Зажим прокалывающий ответвительный P2X-150(16-150 4-50) - 111304 ИНСТАЛЛ

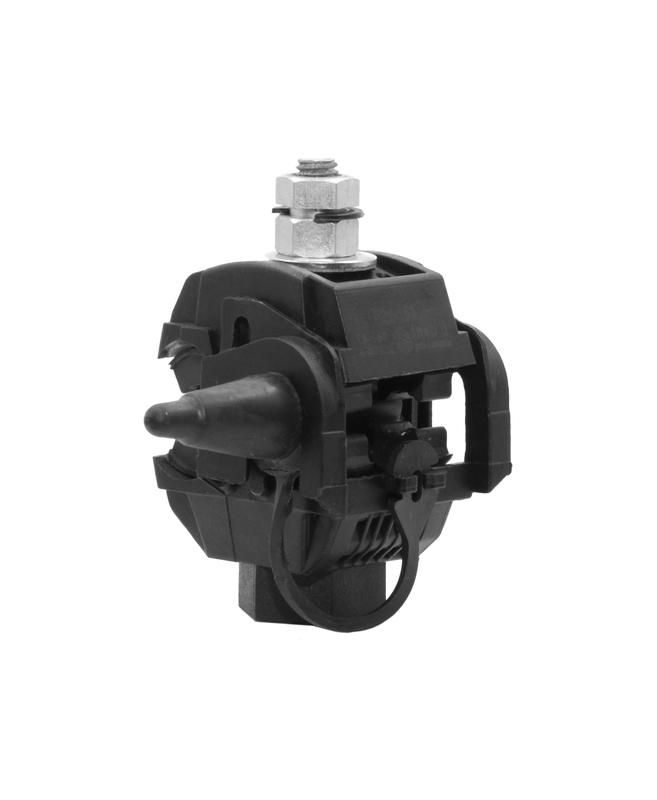

Зажим прокалывающий ответвительный P2X-150 (бренд Инсталл, артикул 111304) предназначен для надёжного и герметичного ответвления от магистральных СИП-проводов без нарушения изоляции. Подходит для монтажа на линиях электропередачи напряжением до 1000 В, особенно там, где важна долговечность и защита от внешних факторов.

Назначение и область применения

Зажим P2X-150 используется для создания ответвлений от основного магистрального провода - например, при подключении домов, трансформаторов или освещения к ЛЭП. Он позволяет выполнять соединение без снятия изоляции с СИП-провода, что снижает риск повреждения и ускоряет монтаж. Применяется в городских и сельских сетях, на опорах, в распределительных пунктах, а также в условиях открытой прокладки.

Технические характеристики

• Сечение магистрального проводника: 16–150 кв.мм (алюминий)
• Сечение ответвительного проводника: 4–50 кв.мм (алюминий)
• Номинальное напряжение: 1000 В
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к ударным нагрузкам и старению
• Контактные пластины: алюминиевые сплавы - совместимы с алюминиевыми проводниками
• Тип соединения: болтовое, с изолированным болтом - исключает случайное замыкание
• Количество жил: две (для фазы и нуля)
• Диапазон рабочих температур: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не трескается и не выцветает под солнцем
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим P2X-150 совместим с алюминиевыми СИП-проводами типов СИП-1, СИП-2, СИП-4. Монтаж выполняется стационарно на опорах или кронштейнах. Для установки:

• Выберите место на магистрали, где не будет механического напряжения
• Зажим фиксируется на проводе с помощью специальной затяжки - прокалывающие зубцы пробивают изоляцию и обеспечивают надёжный контакт
• Ответвление подводится через второй вход и закрепляется винтом
• Не требуется зачистка проводов - изоляция остаётся целой
• После монтажа проверьте плотность затяжки - перегрузка болта недопустима

Посадочные размеры рассчитаны под стандартные диаметры СИП: магистраль 6–35 мм, ответвление 6–18 мм.

Безопасность и стандарты

• Соответствует СТО 34.01-2.2-004 ПАО “Россети” (обозначение ОЗМ / ОЗ2М)
• Имеет сертификат соответствия
• Защита IP67 - полностью герметичен, не пропускает пыль и воду даже при кратковременном погружении
• Изолированный болт предотвращает случайное прикосновение к токоведущим частям

Преимущества

• Не требует демонтажа изоляции - безопаснее и быстрее, чем классические методы
• Высокая надёжность контакта благодаря прокалывающим элементам и алюминиевым пластинам
• Устойчив к экстремальным температурам и УФ-излучению - годен для всех регионов России
• Долгий срок службы - гарантия 5 лет, реальный срок эксплуатации выше
• Один зажим решает задачу двух соединений: фаза и ноль

Ограничения применения

• Не применяется для медных проводов - материал контактов и прокалывающих элементов рассчитан только на алюминий
• Не рекомендован для многожильных гибких проводов - возможен плохой контакт из-за деформации жил
• Не допускается использование на проводах с повреждённой изоляцией или сильными вмятинами
• Запрещено применять в качестве основного соединения между двумя участками магистрали - только для ответвлений

Примеры использования

• Подключение дома к воздушной ЛЭП через СИП-4
• Ответвление питания на уличный фонарь от магистрального СИП-2
• Присоединение нулевого провода к распределительному щиту на опоре
• Обустройство временной сети на стройплощадке с использованием существующего СИП

Практические советы

• Перед монтажом убедитесь, что сечение вашего провода попадает в диапазон 16–150 кв.мм (магистраль) и 4–50 кв.мм (ответвление)
• Используйте только инструмент, рекомендованный производителем - обычный ключ может не обеспечить нужную силу затяжки
• Проверяйте наличие герметизации после монтажа - если есть щели, зажим не установлен правильно
• На холоде (ниже –30 C) перед установкой слегка прогрейте зажим - это повысит эластичность материала
• При групповой установке нескольких зажимов на одном проводе соблюдайте минимальный интервал - не менее 15 см между точками
• Зажим P2X-150 от Инсталл - один из немногих, кто официально соответствует СТО Россетей. Выбирайте оригинальные изделия с маркировкой - контрафакт не гарантирует герметичность
