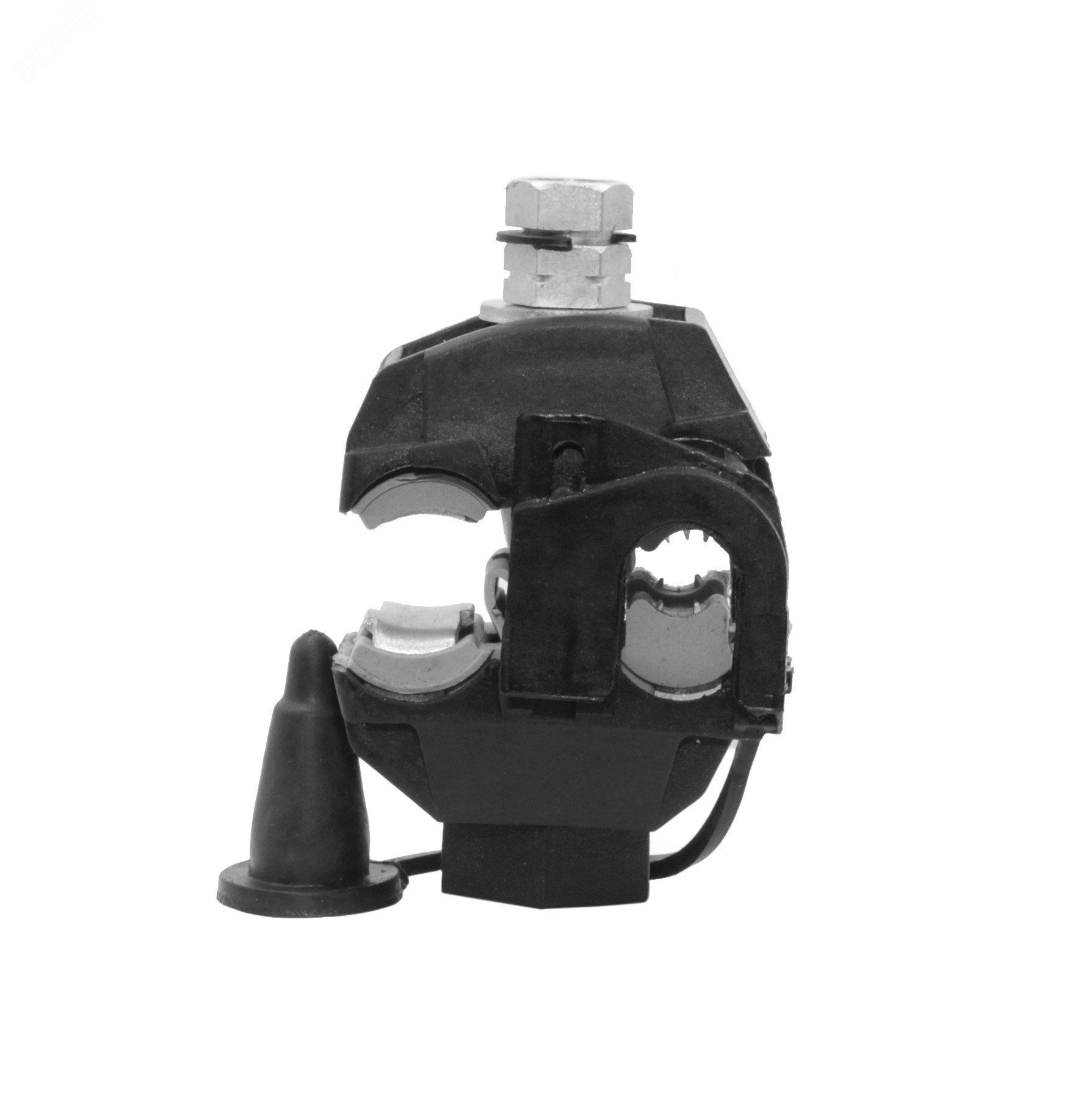

Зажим ответвительный прокалывающий N-50(голый провод 16-150/СИП 6-50) - 111312 ИНСТАЛЛ

Зажим ответвительный прокалывающий N-50 для голого провода 16-150 мм2 и СИП 6-50 мм2 от бренда Инсталл (арт. 111312) используется для безопасного ответвления изолированных кабелей СИП от неизолированных магистральных линий без нарушения целостности основной сети.

Назначение и область применения

Зажим N-50 применяется для создания ответвлений в воздушных линиях электропередачи напряжением до 1000 В. Он позволяет подключить изолированный провод СИП (6–50 мм2) к неизолированному магистральному проводу (16–150 мм2) без демонтажа линии, снятия напряжения или зачистки изоляции. Подходит для установки на ЛЭП, в том числе в условиях городской застройки, сельских населённых пунктов и промышленных объектов.

Технические характеристики

• Тип: ответвительный прокалывающий зажим
• Сечение магистрального провода: 16–150 мм2 (голый провод)
• Сечение ответвляемого провода: 6–50 мм2 (СИП)
• Номинальное напряжение: 1000 В
• Количество контактирующих жил: две (магистраль + ответвление)
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к УФ-лучам и перепадам температур
• Материал контактной пластины: алюминиевый сплав
• Рабочая температура: от –60 C до +50 C
• Температура монтажа: не ниже –20 C
• Защита от внешних воздействий: стойкий к ультрафиолету, не требует дополнительной защиты
• Габариты крепления: шестигранник 24 мм для фиксации при затяжке
• Срывная головка: 13 мм (обеспечивает контроль момента затяжки)

Совместимость и монтаж

Зажим N-50 совместим с любыми неизолированными медными или алюминиевыми проводами в указанном диапазоне сечений и с изолированными проводами типа СИП. Монтаж выполняется стационарно:

• Установите зажим на магистральный провод так, чтобы плашка плотно легла на поверхность - она исключает деформацию провода;
• Подведите СИП через верхнее отверстие; он будет автоматически проколот изоляционной иглой;
• Закрутите болт срывной головкой 13 мм до её отлома - это гарантирует оптимальную силу затяжки;
• Используйте гаечный ключ на 24 мм для удерживания нижнего шестигранника - так вы предотвратите проворот всего устройства;
• Обязательно наденьте съёмный изолирующий колпачок после завершения монтажа.

Не допускается использование зажима на проводах вне указанных сечений - это снижает надёжность контакта и увеличивает риск нагрева.

Безопасность и стандарты

• Соответствует требованиям СТО ПАО “Россети” № 34.01-2.2-004 (обозначение: ОЗ2АП)
• Произведено с соблюдением норм безопасности для работы под напряжением
• Имеет сертификат соответствия
• Конструкция обеспечивает электроизоляцию между токоведущими частями и корпусом

Преимущества

• Не требуется снимать напряжение - можно работать на живых линиях
• Прокалывающая система сохраняет целостность изоляции СИП, исключая попадание влаги
• Плашка на стороне магистрали предотвращает механическую порчу провода
• Срывная головка даёт точный момент затяжки - меньше риска перегрузки или слабого контакта
• Шестигранник на корпусе упрощает работу одному человеку
• Высокая долговечность благодаря материалам, устойчивым к коррозии и УФ-излучению

Ограничения применения

• Не для многожильных проводов с расщеплённой конструкцией (например, АС с расслоившимися элементами)
• Запрещается использовать на проводах с сечением менее 16 мм2 (магистраль) или более 150 мм2
• Не рекомендован для применений в местах постоянного механического воздействия (вибрация, удары)
• Не следует монтировать при температуре воздуха ниже –20 C - материал становится хрупким
• Не заменяет коммутационные аппараты - не предназначены для отключения нагрузки

Примеры использования

• Подключение домашней линии от магистральной ВЛН к участку потребителей
• Ответвление к освещению улицы от существующего воздушного кабеля
• Добавление новых точек питания на сельскохозяйственные объекты
• Работы по модернизации старых ЛЭП без полного переустройства

Практические советы

• Перед монтажом проверьте соответствие сечений проводов - даже небольшая разница может вызвать перегрев
• Избегайте установки зажима на изгибах или вблизи опор - нужен свободный доступ и минимальное натяжение
• После монтажа обязательно закройте колпачок - он защищает от влаги, грязи и случайного прикосновения
• При работе в холодную погоду храните зажим в помещении минимум 2 часа перед использованием
• Не используйте другие ключи вместо 24 мм - возможна деформация шестигранника и потеря герметичности
• Зажим N-50 от Инсталл - один из немногих решений, где технология прокалывания сочетается с гарантированной механической прочностью и сроком службы более 25 лет.
