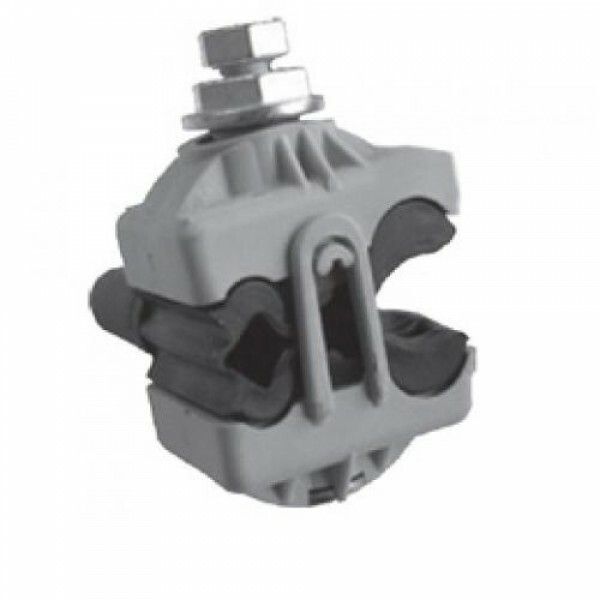

Зажим ответвительный герметичный N 640 (16-120/6-35 мм2) для неизолированных - устройство для безопасного и герметичного ответвления от неизолированных магистральных линий к СИП-проводам, выпускаемое брендом НИЛЕД с артикулом 11200581. Подходит для стационарной установки на воздушных линиях электропередачи, где требуется надёжный контакт между алюминиевыми проводниками различного сечения.

Назначение и область применения

Зажим ответвительный герметичный N 640 используется для создания электрического соединения между неизолированной магистральной линией и изолированным ответвительным проводом СИП. Применяется при подключении вводов в здания, когда необходимо ответвление от нулевой несущей жилы ВЛН. Устройство обеспечивает герметичное и долговечное соединение без необходимости зачищать изоляцию основного провода - контакт формируется путём прокалывания.

Технические характеристики

• Диапазон сечений магистрального провода: 16–120 мм2 (алюминий)
• Диапазон сечений ответвительного провода: 6–35 мм2 (СИП)
• Рабочая температура: от –60 C до +50 C
• Материал корпуса: стеклоармированный полиамид
• Материал контактных пластин: алюминиевый сплав
• Тип подключения: винтовое/болтовое с срывной головкой
• Устойчивость к УФ-излучению: да
• Степень защиты: герметичная конструкция (не требует дополнительной изоляции)
• Гарантийный срок: 60 месяцев
• Количество жил: одна (ответвление одной фазы или нуля)

Совместимость и монтаж

Зажим N 640 совместим только с алюминиевыми неизолированными проводами магистрали и изолированными СИП-проводах ответвления. Монтаж выполняется стационарно на опорах ЛЭП. Для подключения:

• Размещается зажим на магистральном проводе;
• Ответвительный СИП заводится в соответствующий канал;
• Затягивается болт с срывной головкой - момент затяжки контролируется автоматически; после достижения нужного усилия головка сломается;
• Не требуется зачистка токоведущих жил - контакт образуется через прокалывание изоляции СИП.

Перед монтажом проверьте соответствие сечений проводов указанным в характеристиках. Не используйте для медных проводов - материал контактных пластин рассчитан только на алюминий.

Безопасность и стандарты

Конструкция зажима N 640 соответствует требованиям к надёжному и безопасному соединению на воздушных линиях. Герметичность предотвращает попадание влаги, пыли и коррозионных агентов внутрь контакта. Устойчивость к ультрафиолету гарантирует сохранение механических свойств корпуса при длительной эксплуатации на открытом воздухе. Отсутствие поверхностного покрытия не снижает надёжность - материал корпуса сам по себе устойчив к внешним воздействиям.

Преимущества

• Автоматический контроль момента затяжки благодаря срывной головке - исключает перегрузку и недотяг;
• Герметичная конструкция - не требует дополнительной изоляции или термоусадки;
• Серый цвет корпуса - визуально отличает от других типов зажимов, снижает риск ошибки при монтаже;
• Контактные пластины снабжены антикоррозийной смазкой - продлевают срок службы;
• Не повреждает механическую прочность магистрального провода - плашка вместо штыря сохраняет целостность несущего элемента.

Ограничения применения

• Не применяется для медных проводов - материалы контактов несовместимы с медью;
• Не предназначен для многожильных ответвлений - работает только с одиночными СИП-проводами;
• Не рекомендован для подземной прокладки - хотя герметичен, не имеет IP-рейтинга для постоянного погружения;
• Не допускается использование при температурах ниже –60 C или выше +50 C - возможна потеря эластичности материалов.

Примеры использования

• Подключение ввода в частный дом от воздушной линии 10 кВ с неизолированной нулевой жилой;
• Ответвление от магистральной ВЛН к распределительному щиту на участке;
• Обустройство временных или постоянных точек питания на объектах ЖКХ, сельского хозяйства, коммунальных сетях;
• Замена старых ответвительных зажимов на современные герметичные решения при модернизации ЛЭП.

Практические советы

• Выбирайте зажим N 640 только тогда, когда сечение магистрали находится в диапазоне 16–120 мм2, а ответвление - 6–35 мм2. Перегрузка по сечению вызывает нагрев и выход из строя;
• Проверяйте состояние магистрального провода перед установкой - трещины, коррозия или деформация могут нарушить герметичность;
• После монтажа убедитесь, что срывная головка полностью сломана - это подтверждает правильную затяжку;
• Не используйте инструменты для принудительного откручивания - зажим не предназначен для демонтажа;
• Храните запасные экземпляры в сухом месте - даже при устойчивости к УФ, высокая влажность может влиять на качество резьбы болта.
