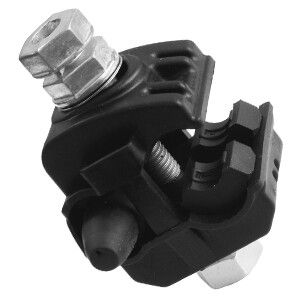

Зажим ответвительный P 4 6-95/1,5-10 мм² герметичный НИЛЕД 10900341

Зажим ответвительный герметичный P 4 (6-95/1,5-10 мм2) для изолированных от бренда НИЛЕД (артикул 10900341) предназначен для безопасного и герметичного ответвления тока от основной линии электропередачи к абонентским проводам без нарушения целостности изоляции магистрали.

Назначение и область применения

Зажим ответвительный герметичный P 4 используется для подключения абонентских проводов к силовым линиям электропередачи. Применяется в условиях открытой установки - например, при монтаже уличного освещения, подводке питания к домам, столбам и распределительным пунктам. Подходит для работы в любых погодных условиях благодаря защите от влаги, пыли и УФ-излучения.

Технические характеристики

• Диапазон сечений магистрали: 6–95 мм2
• Диапазон сечений ответвления: 1,5–10 мм2
• Тип соединения: винтовое с контролируемым моментом затяжки (срывная головка)
• Материал контактов: алюминиевый сплав - оптимизирован для соединения алюминиевых проводов
• Корпус: стеклоармированный полиамид - высокая механическая прочность и стойкость к перепадам температур
• Рабочий температурный диапазон: от –60 C до +50 C
• Степень защиты: герметичная конструкция (не указан IP, но обеспечена защита от внешней среды)
• Устойчивость к УФ-излучению: да - не выгорает на солнце
• Количество жил в ответвлении: одна
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим ответвительный герметичный P 4 монтируется стационарно на несущий провод магистрали. Для подключения:

• На магистральном проводе (6–95 мм2) зажим фиксируется без предварительного снятия изоляции - контакт образуется через прокалывание изоляционного слоя.
• На стороне ответвления (1,5–10 мм2) провод заводится в гнездо и закрепляется винтом с срывной головкой - она гарантирует точную затяжку без перегрузки.
• Контактные поверхности ответвления уже покрыты антикоррозийной смазкой - дополнительная обработка не требуется.
• Не требует специальных инструментов - достаточно обычного ключа подходящего размера.

Безопасность и стандарты

Конструкция соответствует требованиям к надежному соединению в сетях 0,4–10 кВ. Герметичность корпуса снижает риск окисления контактов и замыканий. Отсутствие металлического покрытия на корпусе не влияет на долговечность - материал сам по себе устойчив к коррозии. Серый цвет корпуса стандартизирован для быстрой визуальной идентификации типа зажима и исключения ошибок при монтаже.

Преимущества

• Не требует снятия изоляции с магистрали - минимизация рисков повреждения провода и снижение времени работ.
• Автоматический контроль момента затяжки через срывную головку - исключает недотягу и перетягу.
• Высокая термостойкость и стойкость к УФ - работает в суровых климатических условиях.
• Алюминиевые контакты обеспечивают совместимость с распространёнными алюминиевыми проводами ЛЭП.
• Долгий срок службы - 5 лет гарантии подтверждают надёжность материала и сборки.

Ограничения применения

• Подходит только для алюминиевых проводов - не рекомендован для медных магистралей.
• Не предназначен для многожильных ответвлений - допускается подключение одной жилы.
• Не следует использовать на проводах сечением ниже 6 мм2 (магистраль) или выше 95 мм2 - возможна потеря герметичности и механической прочности.
• Не применяется в местах постоянного механического воздействия или вибраций без дополнительной фиксации.

Примеры использования

• Подключение светильников уличного освещения к воздушной линии 0,4 кВ.
• Присоединение кабеля от столба к входу частного дома.
• Обустройство временных питаний на объектах строительства.
• Добавление новых потребителей в существующую сеть без демонтажа магистрали.

Практические советы

• Перед монтажом проверьте соответствие сечения провода магистрали (6–95 мм2) и ответвления (1,5–10 мм2) - использование вне диапазона нарушает герметичность.
• Не используйте зажим на проводах с поврежденной изоляцией - он не компенсирует дефекты, а лишь прокалывает её.
• При работе в холодную погоду (ниже –30 C) нагрейте зажим перед установкой - пластик становится хрупким.
• После монтажа проверьте плотность фиксации - срывная головка должна быть полностью отломана, но не трещать.
• Для удобства монтажа на высоте используйте удлинители для ключей - доступ к головке должен быть свободным.
