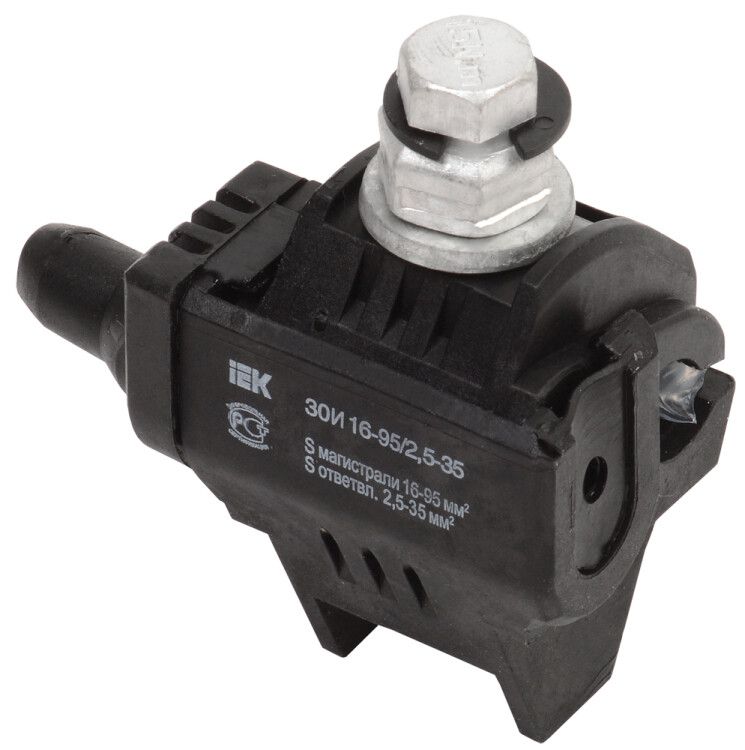

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) | UZA-11-D02-D35 IEK

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) от IEK предназначен для безопасного ответвления тока от основного силового кабеля без демонтажа изоляции - идеально подходит для монтажа в ЛЭП напряжением до 1 кВ. Благодаря автоматическому контролю момента затяжки и герметичному корпусу, этот зажим обеспечивает долговечное соединение даже в условиях повышенной влажности.

Назначение и область применения

ЗОИ 16-95/2,5-35 используется для выполнения ответвлений от самонесущих изолированных проводов (СИП) и других изолированных проводников в сетях до 1000 В. Применяется при подключении абонентских линий: освещения, бытовых потребителей, уличных светильников, насосов, маломощных станций. Подходит как для новых установок, так и для реконструкции существующих воздушных линий без отключения питания.

Технические характеристики

• Проходное сечение: 16–95 мм2 - позволяет захватывать основной провод от ААС, СИП-1, СИП-2, СИП-4;
• Сечение ответвления: 2,5–35 мм2 - совместим с медными и алюминиевыми проводами меньшего сечения;
• Рабочее напряжение: до 1000 В постоянного и переменного тока;
• Температурный режим: от –60 C до +80 C - работает в суровом климате, включая Арктику и южные регионы;
• Количество жил: три - одна для главного провода, две для ответвления (фаза и ноль);
• Срок службы: 40 лет - рассчитан на длительную эксплуатацию без обслуживания;
• Корпус: термопластик, армированный стекловолокном - высокая ударная прочность и устойчивость к УФ-излучению.

Совместимость и монтаж

ЗОИ 16-95/2,5-35 монтируется на изолированный проводник без снятия внешней оболочки. Монтаж выполняется вручную гаечным ключом. Ключевой элемент - винты с функцией срыва головки: при достижении нужного крутящего момента они отламываются, гарантируя точное усилие затяжки. Это исключает перегрузку и повреждение жил. Обвальцовка болтов предотвращает случайное распадение комплекта при транспортировке. Посадочные места соответствуют стандартным диаметрам СИП-провода: 16–95 мм2. Нельзя использовать с голыми проводами или проводами с металлической броней.

Безопасность и стандарты

Конструкция зажима прошла испытание на герметичность: погружён в воду на 1 метр на 1 минуту при подаче 6 кВ переменного тока - никаких пробоев. Соответствует требованиям к изолированным ответвительным зажимам для систем до 1 кВ. Защита IP67 реализуется через плотное закрытие корпуса и прокалывающие ножи, которые после монтажа полностью запирают место соединения от влаги и пыли.

Преимущества

• Не требует снятия изоляции - экономит время и снижает риск травм;
• Автоматический контроль момента затяжки - исключает человеческую ошибку;
• Герметичная конструкция - не боится дождя, снега, конденсата;
• Ударопрочный корпус - выдерживает механические нагрузки при монтаже и эксплуатации;
• Стандартный шаг болтов - совместим с обычными гаечными ключами, не нужны специальные инструменты.

Ограничения применения

• Не применяется для многожильных проводов с большим количеством тонких жил - возможна деформация;
• Не допускается использование с проводами, имеющими внутреннюю металлическую сердцевину (например, бронированные кабели);
• Запрещена работа при температурах ниже –60 C - материал становится хрупким;
• Не предназначен для циклических нагрузок выше нормы - не используйте на вибрирующих участках без дополнительной фиксации.

Примеры использования

• Подключение домашнего счетчика к СИП-4 от столба;
• Отвод питания на уличный фонарь с трассы 35 мм2;
• Обустройство временной линии для строительной площадки;
• Добавление нового контура освещения в старую воздушную линию без замены всего провода.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному: 16–95 мм2 для главного, 2,5–35 мм2 для ответвления - неверный выбор вызывает плохой контакт;
• Используйте ключ с ограничителем момента или просто доверните до характерного “щелчка” - дальнейшая затяжка бесполезна и опасна;
• После монтажа убедитесь, что срезанные головки болтов остались внутри корпуса - если выпали, замените зажим;
• На windy-участках дополнительно закрепите зажим к опоре хомутом - чтобы избежать усталостного разрушения;
• ЗОИ 16-95/2,5-35 от IEK можно применять вместо аналогов типа P 645, P2X-95, SLIW15.1 - взаимозаменяемые по форме и параметрам.
