Зажим прокалывающий P 616R 6-120/1,5-16 - 10900351 НИЛЕД

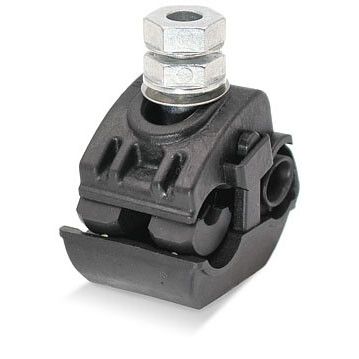

Зажим герметичный ответвительный P 616R (6-120/1,5-16 мм2) от бренда НИЛЕД предназначен для надёжного и герметичного ответвления токоведущих жил на воздушных линиях электропередачи. Артикул 10900351 позволяет выполнять соединение без демонтажа основной магистрали, что особенно важно при работе под напряжением.

Назначение и область применения

Зажим герметичный ответвительный P 616R используется для создания ответвлений от основной силовой линии к точкам потребления: уличному освещению, вводным кабелям в дома, трансформаторным подстанциям и другим объектам на открытых участках. Подходит для работы в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения. Применяется исключительно на воздушных ЛЭП с изолированными проводами.

Технические характеристики

• Номинальное проходное сечение: 6–120 мм2 - подходит для медных и алюминиевых жил магистрали
• Сечение ответвления: 1,5–16 мм2 - для подключения нагрузочных проводов
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимы и летнюю жару
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - прочный, легкий, устойчивый к коррозии
• Контактные пластины: лужёная медь - снижает переходное сопротивление и предотвращает окисление
• Тип подключения: винтовое/болтовое - два болта одновременно затягивают магистраль и ответвление
• Герметизация: да - защищает от влаги, пыли и химических агрессивных сред
• Устойчивость к УФ-излучению: да - не теряет механическую прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - соответствует требованиям к долговечности для наружных установок

Совместимость и монтаж

Зажим герметичный ответвительный P 616R совместим с изолированными проводами типа СИП и аналогичными. Монтаж выполняется стационарно на опорах ЛЭП. Для подключения:

• Размещают магистральный провод в центральной канавке зажима
• Ответвительный провод заводят в боковое отверстие
• Затягивают два срывных болта - один фиксирует магистраль, второй - ответвление
• При достижении нужного момента затяжки головки болтов срываются - сигнал завершённого контакта

Не требует снятия изоляции с провода - контакт осуществляется через прокалывание изоляционного слоя. Инструмент: гаечный ключ с динамометром (необходимо соблюдать усилие, указанное в документации производителя).

Безопасность и стандарты

Зажим герметичный ответвительный P 616R соответствует требованиям к электроустановкам наружного исполнения. Герметичная конструкция обеспечивает класс защиты IP67 - полную защиту от пыли и временного погружения в воду. Отсутствие внешнего металлического покрытия не влияет на безопасность - материал корпуса сам по себе устойчив к коррозии. Работа возможна под напряжением при соблюдении правил безопасности.

Преимущества

• Одновременная затяжка двух проводов - экономит время и повышает надёжность соединения
• Срывные болты гарантируют точный момент затяжки - исключает недотяг и перетяг
• Лужёные медные пластины обеспечивают стабильный контакт даже при длительной эксплуатации
• Высокая устойчивость к экстремальным температурам и УФ-излучению - продлевает срок службы
• Нет необходимости в дополнительной изоляции после монтажа - конструкция уже герметична

Ограничения применения

• Не применяется для неизолированных проводов - требуется наличие изоляции для прокалывания
• Не рекомендован для многожильных проводов сечением более 16 мм2 - риск повреждения жил
• Не предназначен для внутренней проводки - только для наружных ЛЭП
• Не допускается использование в местах постоянного механического воздействия (вибрация, удары)
• Не следует использовать в качестве основного соединения - только для ответвлений

Примеры использования

• Подключение светильника уличного освещения к магистральному СИП-проводу
• Ввод питания в частный дом от воздушной линии 0,4 кВ
• Ответвление к трансформаторной будке на трассе ЛЭП
• Добавление точки зарядки электрокара к существующей линии

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленным значениям: 6–120 мм2 для магистрали, 1,5–16 мм2 для ответвления
• Обязательно используйте динамометрический ключ - переусилие может повредить пластиковую часть или вызвать пробой изоляции
• Проверяйте плотность прилегания после монтажа - зажим должен плотно обхватывать провод без люфта
• При установке на высоте используйте страховочные средства - работа происходит под напряжением
• Артикул 10900351 - единственный вариант этого типоразмера от НИЛЕД; другие модели не взаимозаменяемы
