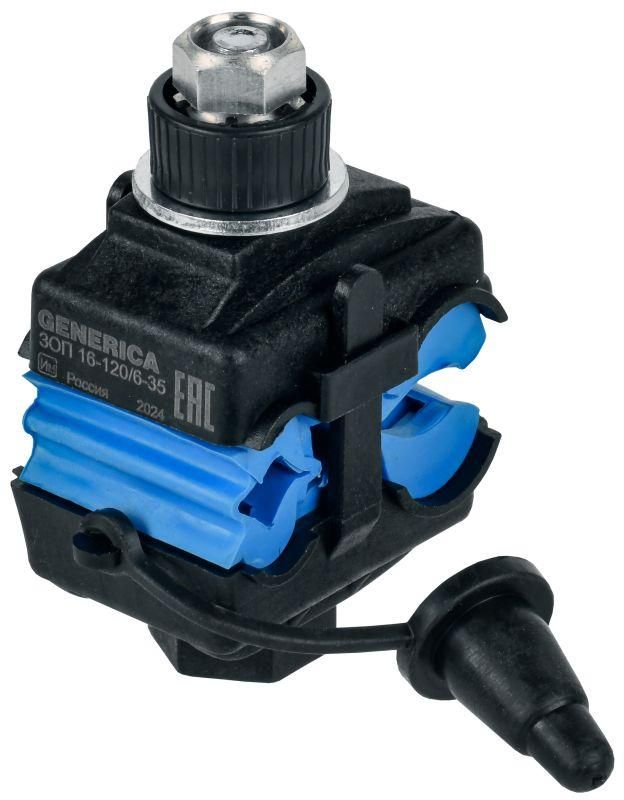

Зажим ответвительный прокалывающий переходный ЗОП 16-120/6-35 GENERICA | UOZ20-4-120-035-G IEK

Зажим ответвительный прокалывающий переходный ЗОП 16-120/6-35 от бренда GENERICA предназначен для безопасного и быстрого подключения ответвительных проводов к магистральным неизолированным ЛЭП без нарушения целостности основной линии. Артикул uoz20-4-120-035-g обеспечивает надёжное соединение между проводниками различного сечения - идеально подходит для работ с СИП и абонентскими линиями освещения.

Назначение и область применения

Зажим ответвительный прокалывающий переходный ЗОП 16-120/6-35 используется для выполнения ответвлений от неизолированных воздушных линий электропередачи напряжением до 1 кВ. Подходит для подключения кабеля СИП к алюминиевой или медной магистрали, а также для питания абонентских сетей - например, осветительных линий, домашних вводов, трансформаторных подстанций. Применяется в условиях открытой прокладки, в том числе на столбах и опорах.

Технические характеристики

• Номинальное сечение главного провода: 16–120 мм2 - позволяет подключаться к мощным магистральным линиям, включая АС и АСУ
• Номинальное сечение ответвления: 6–35 мм2 - совместим с типичными СИП-2, СИП-4 и другими изолированными проводами для абонентского подключения
• Тип подключения: винтовое/болтовое соединение с прокалыванием изоляции - не требует зачистки жил, исключает риск повреждения проводника
• Материал корпуса: стеклоармированный полиамид - высокая механическая прочность, устойчивость к перепадам температур и УФ-излучению
• Работает с алюминием и медью - универсальность для различных типов проводников
• Напряжение: до 1 кВ - соответствует требованиям для низковольтных распределительных систем

Совместимость и монтаж

ЗОП 16-120/6-35 монтируется на неизолированную магистраль без её демонтажа. Для установки:

• Размещается зажим на магистральный провод (АС, АСУ, АСК, АСКС)
• Подводится изолированный ответвительный провод (например, СИП-4 16 мм2) в специальное гнездо
• Затягивается болт до момента срыва головки - это гарантирует точное усилие и автоматическое прекращение затяжки
• Прокалывающие ножи пробивают изоляцию, обеспечивают металлический контакт с жилой - без зачистки

Не требуется использование инструментов для зачистки или термоусадки. Монтаж возможен под напряжением при соблюдении правил безопасности.

Безопасность и стандарты

Зажим ЗОП 16-120/6-35 соответствует требованиям к устройствам для ответвления в распределительных сетях до 1 кВ. Конструкция исключает доступ к токоведущим частям после установки. Корпус из стеклоармированного полиамида не поддерживает горение и устойчив к внешним воздействиям. Соответствует ГОСТ Р 58900-2020 для прокалывающих зажимов.

Преимущества

• Отсутствие необходимости зачищать жилы - снижает время монтажа и риск повреждения проводника
• Автоматический контроль усилия через срыв болта - предотвращает перегрузку и недотяжку
• Стойкость к УФ-излучению - долговечная эксплуатация на открытом воздухе
• Герметичность соединения - минимизация окисления и коррозии контактов
• Совместимость с алюминием и медью - один зажим решает задачи для разных типов проводов

Ограничения применения

• Не применяется для подключения к изолированным магистральным линиям - только к неизолированным проводам
• Не рекомендован для многократного демонтажа - одноразовое использование
• Не допускается применение при температурах ниже -40C - материал становится хрупким
• Не подходит для силовых цепей выше 1 кВ - превышение напряжения нарушает изоляционные свойства
• Не использовать в местах постоянного механического воздействия (вибрация, удары) - возможна деформация корпуса

Примеры использования

• Подключение СИП-4 16 мм2 к алюминиевой магистрали 70 мм2 на опоре ЛЭП
• Ответвление на фонарь улицы от старой неизолированной линии
• Ввод в частный дом от воздушной линии 35 мм2
• Обустройство временной сети на стройплощадке с использованием СИП
• Добавление нового потребителя в существующую сеть без остановки энергоснабжения

Практические советы

• Перед монтажом проверьте соответствие сечения магистрали (16–120 мм2) и ответвления (6–35 мм2) - не используйте зажим вне этих границ
• Убедитесь, что магистральный провод имеет круглое сечение - плоские или деформированные провода могут не обеспечить герметичный контакт
• При работе под напряжением обязательно используйте средства защиты: диэлектрические перчатки, штанги, изолирующие платформы
• После монтажа проверьте наличие срыва головки болта - это индикатор правильной затяжки
• Для длительной эксплуатации в агрессивной среде (промышленные зоны, побережья) дополнительно закройте зажим термоусадочной трубкой
• Зажим ЗОП 16-120/6-35 от GENERICA совместим с аналогами IEK - можно заменить при необходимости, если сохранён тот же форм-фактор
