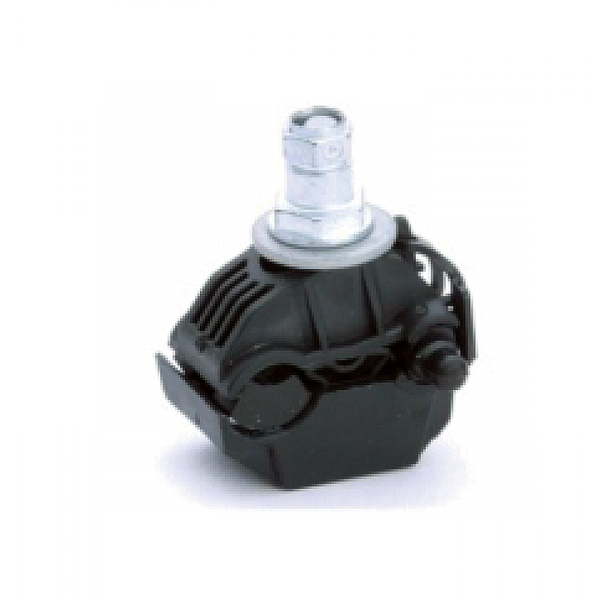

Зажим прокалывающий ответвительный P4X-150 16-150/6-35 кв.мм EKF p-4x-150

Зажим прокалывающий ответвительный EKF P-4X-150 предназначен для быстрого и герметичного подключения ответвительной линии к магистральному СИП-проводу без снятия изоляции. Применяется в воздушных линиях электропередачи, где важна скорость монтажа и долговечность соединения.

Назначение и область применения

Зажим EKF P-4X-150 используется для создания надёжного электрического соединения между магистральным СИП-проводом и ответвлением. Подходит для прокладки на опорах ЛЭП, при подключении домов, участков, освещения, трансформаторных подстанций. Не требует зачистки жил - изоляция прокалывается автоматически. Особенно эффективен там, где нужен быстрый монтаж без отключения питания.

Технические характеристики

• Номинальное сечение магистрального провода: 50–150 мм2
• Номинальное сечение ответвления: 6–35 мм2
• Тип соединения: винтовое с прокалыванием изоляции
• Материал корпуса: полиамид (высокоударопрочный пластик)
• Материал контактных пластин: алюминиевый сплав
• Материал проводника: алюминий (для обоих типов проводов)
• Рабочая температура: от –60 C до +50 C
• Тип канала: открытый - позволяет видеть положение провода при установке
• Защитное покрытие: отсутствует - материал сам устойчив к коррозии
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим EKF P-4X-150 совместим с алюминиевыми СИП-проводами сечением 50–150 мм2 (магистраль) и 6–35 мм2 (ответвление). Для монтажа:

• Установите зажим на магистральный провод так, чтобы он находился между двумя точками крепления
• Вставьте ответвительную жилу в канал - она должна плотно прилегать к прокалывающим штырям
• Затяните болт до характерного щелчка - срыв головки указывает на достижение нужного усилия
• Не перетягивайте - после срыва дальнейшее затягивание не увеличит качество контакта

Обязательно проверяйте соответствие диаметра провода заявленному диапазону. Нельзя использовать с медными или многожильными проводами, не соответствующими требованиям СИП.

Безопасность и стандарты

Зажим EKF P-4X-150 соответствует требованиям к изолированным соединениям для воздушных линий. Конструкция исключает доступ к токоведущим частям после монтажа. Герметичность достигается за счёт прокалывающих элементов с контактной смазкой и прочного корпуса. Устройство не содержит свинца и других запрещённых веществ.

Преимущества

• Не требуется снимать изоляцию - снижает риск повреждения жилы и время монтажа
• Автоматический контроль усилия: срыв головки болта гарантирует правильное соединение
• Контактная смазка предотвращает окисление и продлевает срок службы
• Высокая устойчивость к UV-излучению, перепадам температур и влаге
• Полиамидовый корпус не гниёт, не корродирует и сохраняет форму даже при экстремальных нагрузках

Ограничения применения

• Подходит только для алюминиевых СИП-проводов - не применяется с медными или бронированными кабелями
• Не допускается использование на проводах сечением меньше 6 мм2 или больше 150 мм2
• Не рекомендован для подземной прокладки - предназначен для воздушных линий
• Не следует применять в условиях постоянного механического напряжения (например, на движущихся участках)
• Не заменяет коммутационные аппараты - не рассчитан на отключение под нагрузкой

Примеры использования

• Подключение дома к распределительному столбу через СИП-линию
• Добавление нового светильника на существующую линию уличного освещения
• Присоединение временной линии для строительных площадок
• Разветвление сети на дачном участке без демонтажа основного кабеля

Практические советы

• Перед монтажом убедитесь, что провод находится в натянутом состоянии - слабая провисшая линия может вызвать плохой контакт
• Проверяйте, что ответвление полностью вошло в канал - не должно торчать лишнее изоляционное покрытие
• После монтажа можно аккуратно потянуть за ответвление - если зажим правильно установлен, провод не выскочит
• Для защиты от внешних факторов можно дополнительно обмотать место соединения термоусадочной трубкой - хотя это не обязательно
• При работе в холодную погоду (ниже –30 C) нагрейте зажим перед установкой - полиамид становится хрупким при очень низких температурах
