Зажим прокалывающий ответвительный P6X-95 16-120 мм2 /1,5-16 EKF PROxima | p-6x-95

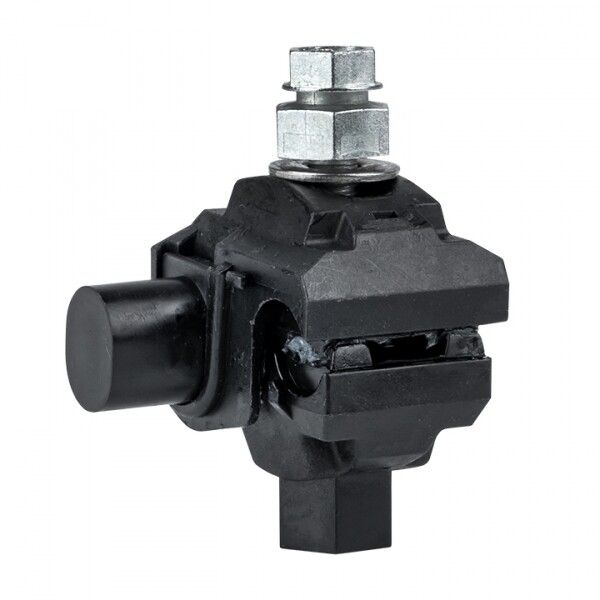

Зажим прокалывающий ответвительный EKF P-6X-95 - это изолированный соединительный элемент для быстрого и герметичного ответвления проводов от магистрали без нарушения её целостности. Подходит для алюминиевых и медных кабелей в распределительных сетях, на столбах, в ЛЭП и при подключении освещения.

Назначение и область применения

Зажим прокалывающий ответвительный EKF P-6X-95 используется для создания электрического соединения между основной магистралью и ответвительными проводами. Применяется в воздушных линиях электропередачи, при подключении абонентских линий, фонарей, домашних вводов и других точек потребления. Особенно эффективен там, где невозможно или опасно снимать изоляцию с токоведущих жил - например, при работе под напряжением или в труднодоступных местах.

Технические характеристики

• Номинальное сечение магистрального провода: 25–95 мм2 (алюминий или медь)
• Номинальное сечение ответвления: 2,5–35 мм2 (алюминий)
• Рабочее напряжение: до 1000 В переменного тока
• Температурный режим эксплуатации: от –60 C до +50 C
• Материал корпуса: полиамид (высокая прочность и устойчивость к УФ-излучению)
• Контактные пластины: алюминиевый сплав с нанесённой контактной смазкой
• Тип соединения: винтовое с прокалыванием изоляции
• Гарантийный срок: 84 месяца
• Степень защиты: IP67 (пылевлагозащищённый, выдерживает кратковременное погружение)

Совместимость и монтаж

Зажим прокалывающий ответвительный EKF P-6X-95 совместим с одножильными и многожильными проводами из алюминия (ответвление) и алюминием либо медью (магистраль). Для установки:

• Уложите магистральный провод в открытый канал зажима
• Подведите ответвительный провод к соответствующему входу
• Затяните болт до момента срыва головки - это гарантирует оптимальный момент затяжки и прокалывание изоляции
• Не требуется зачистка жил - изоляция пробивается автоматически
• Проверьте плотность посадки: после срыва болта зажим должен быть надёжно закреплён

Посадочный диаметр магистрали: 16–120 мм2. Убедитесь, что диаметр провода попадает в указанный диапазон - перегрузка или недогрузка снижают надёжность контакта.

Безопасность и стандарты

Зажим прокалывающий ответвительный EKF P-6X-95 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Болт изолирован от контактных пластин, предотвращая случайное замыкание. Наличие контактной смазки снижает окисление и повышает долговечность соединения.

Преимущества

• Не требует снятия изоляции - безопаснее и быстрее, чем классические методы
• Автоматический контроль усилия затяжки через срывную головку болта
• Высокая устойчивость к внешним факторам: УФ-излучение, перепады температур, влага, коррозия
• Полиамидовый корпус не деформируется и не хрупнет даже при минусовых температурах
• Срок службы до 7 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для проводов с сечением менее 16 мм2 (магистраль) или более 95 мм2
• Не рекомендован для многожильных проводов с гибкой конструкцией, которые могут деформироваться при прокалывании
• Не подходит для работы с проводами из меди сечением выше 95 мм2 - возможна потеря герметичности
• Не следует использовать в условиях постоянного механического напряжения (вибрации, растяжения)
• Запрещено применять в качестве основного соединения в силовых щитах - только для ответвлений на линиях

Примеры использования

• Подключение уличного светильника к воздушной линии 10 кВ
• Ответвление питания для дома от магистральной ЛЭП
• Присоединение кабеля освещения к существующему алюминиевому проводу на опоре
• Обустройство временного питания на стройплощадках
• Модернизация старых сетей без демонтажа магистрали

Практические советы

• Перед установкой проверьте соответствие сечения проводов - особенно важно для ответвления: 2,5–35 мм2
• Избегайте перекручивания проводов перед введением в зажим - это может повредить внутренние пластины
• При монтаже на деревянных опорах используйте дополнительную защиту от влаги (термоусадочные трубки)
• Не затягивайте болт сверх нормы - срывная головка рассчитана на оптимальный момент; принудительное затягивание может повредить контакт
• После монтажа проверьте визуально: зажим должен быть плотно прилегающим, без люфта
• Для систем с высокими нагрузками рекомендуется периодическая проверка состояния зажима каждые 2 года
