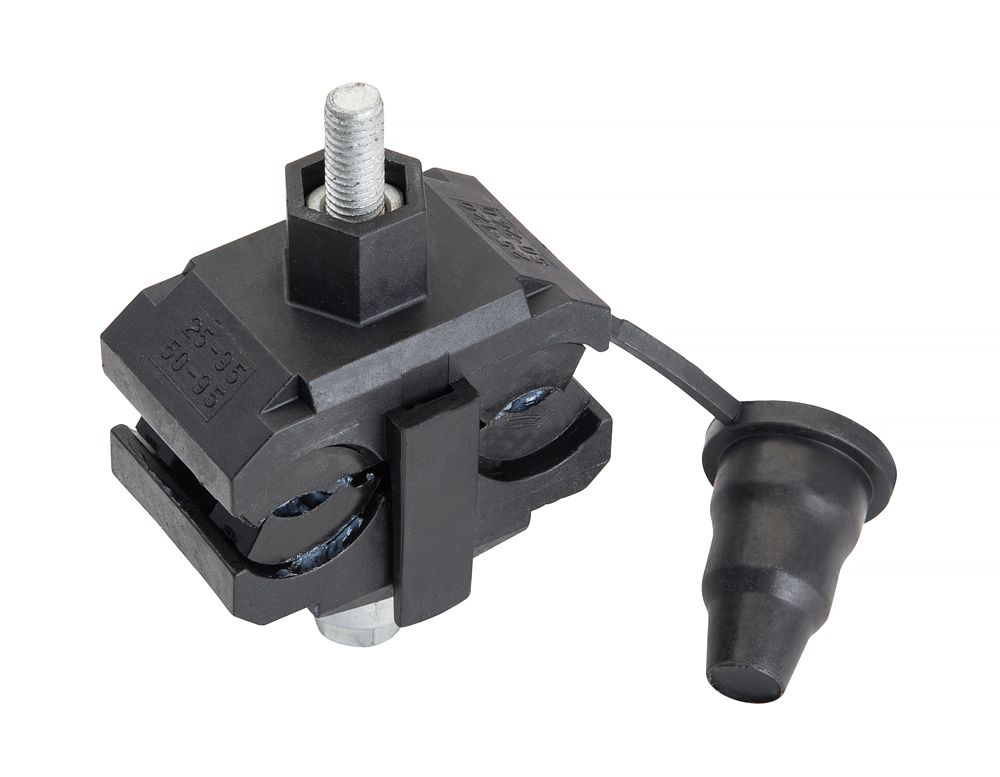

Зажим прокалывающий ответвительный N70 25-150 мм2 /16-120 (голый провод / СИП) EKF PROxima | n-70

Зажим прокалывающий ответвительный N70 25-150 мм2 /16-120 мм2 от EKF позволяет безопасно выполнять ответвления от магистральной ЛЭП без нарушения целостности изоляции. Этот зажим применяют для соединений между СИП и голыми алюминиевыми проводами, особенно там, где требуется быстрый и надёжный монтаж без демонтирования основной линии.

Назначение и область применения

Зажим прокалывающий ответвительный N70 25-150 мм2 /16-120 мм2 используется для создания герметичного электрического соединения между изолированным ответвительным проводом (СИП) и неизолированным магистральным проводом воздушной линии. Подходит для установки на существующих ЛЭП напряжением до 1 кВ. Применяется в распределительных сетях жилых массивов, сельских территорий, объектах энергообеспечения, где необходимо выполнить ответвление без отключения питания.

Технические характеристики

• Номинальное сечение ответвляемого провода: 16–120 мм2 (для СИП) / 25–150 мм2 (для голого алюминиевого провода)
• Тип соединения: винтовое с прокалыванием изоляции - контакт формируется за счёт острых зубцов, пробивающих слой изоляции СИП
• Материал контактных частей: лужённый алюминиевый сплав - снижает окисление и повышает долговечность соединения
• Основной корпус: полиамид - устойчив к УФ-излучению, перепадам температур и химическим воздействиям
• Рабочая температура: от -60 C до +50 C - подходит для сурового климата
• Изоляция: да - весь механизм заключён в прочную изолирующую оболочку
• Тип канала: открытый - доступ к болту для контрольного затягивания
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим N70 совместим с любыми типами СИП (например, СИП-1, СИП-2, СИП-4) и голыми алюминиевыми проводами той же группы сечений. Для монтажа:

• Установите зажим на магистральный провод так, чтобы он находился в центре плеча опоры
• Подведите ответвительный СИП через входной канал - изоляция будет автоматически проколота
• Затяните болт до характерного щелчка - момент срыва указывает на достаточное усилие
• Не требует предварительного снятия изоляции с СИП
• Не используйте инструменты с большими рычагами - переусиливать нельзя

Посадочные размеры рассчитаны под стандартные диаметры проводов. Обязательно проверьте соответствие сечения перед установкой - использование вне допустимых значений снижает надёжность контакта.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным соединениям для ВЛ 0,4–1 кВ. Конструкция исключает риск поражения током во время работы - все металлические части изолированы от корпуса. Наличие контактной смазки на прокалывающих и прижимных поверхностях препятствует образованию оксидов и увеличивает срок службы соединения. Гарантия 84 месяца подтверждает соответствие нормам безопасности и качества EKF.

Преимущества

• Не требует отключения линии - можно работать под напряжением (при соблюдении правил ЭБ)
• Автоматическое прокалывание изоляции - экономит время и труд
• Герметичная конструкция - защищает от влаги, пыли, коррозии
• Стабильный контакт благодаря лужению и смазке - минимизация переходного сопротивления
• Высокая механическая прочность - выдерживает нагрузки от ветра и термических деформаций

Ограничения применения

• Не медные провода - материал контактов адаптирован только под алюминий
• Не рекомендован для многожильных гибких проводов - возможна деформация и плохой контакт
• Недопустимо применение на проводах с сечением меньше 16 мм2 (СИП) или больше 150 мм2 (магистраль)
• Не следует использовать в местах постоянного физического давления или трения - есть риск повреждения корпуса
• Не предназначается для внутренней проводки - только для наружных ВЛ

Примеры использования

• Подключение дома к магистральному СИП-проводу
• Ответвление на освещение улицы от действующей ЛЭП
• Присоединение силового кабеля к столбу в деревне
• Обустройство временных точек питания на стройплощадках
• Реконструкция старых ВЛ без замены всей линии

Практические советы

• Перед монтажом проверьте состояние магистрального провода - наличие трещин, коррозии или изгиба может нарушить контакт
• При работе в холодную погоду (ниже -30 C) нагрейте зажим руками - полиамид становится более хрупким
• После монтажа проведите тепловизионный контроль - горячие точки свидетельствуют о плохом контакте
• Не используйте шестигранники с большим моментом - достаточно обычного ключа; переусилие повредит механизм срыва
• При необходимости замены - зажим одноразовый, восстановлению не подлежит
