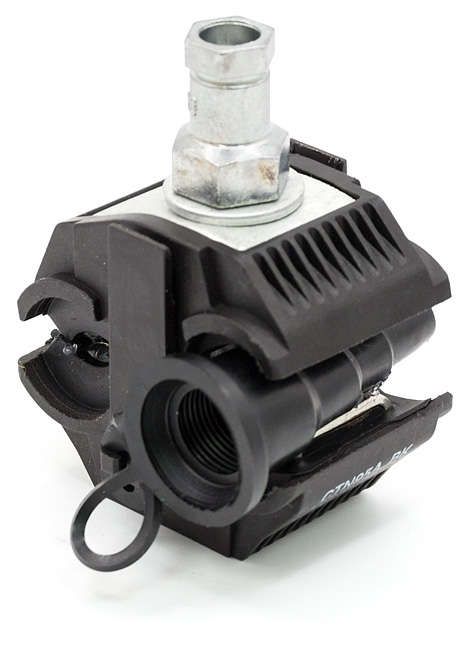

Прокалывающий зажим (CTN 25-150 P) | 21200121 BK ВК 20900331

Зажим прокалывающий ответвительный СИП CTN 25-150 P (25-150/25-150 кв.мм) ВК - устройство для безопасного и герметичного ответвления от воздушных линий электропередачи с использованием самонесущего изолированного провода (СИП). Бренд ВК и артикул 21200121 / 20900331 указывают на серийную продукцию, проверенную в условиях реальных сетей.

Назначение и область применения

Зажим прокалывающий ответвительный СИП CTN 25-150 P (25-150/25-150 кв.мм) ВК используется для создания электрического соединения между основной ЛЭП и вводом в здание без демонтажа изоляции. Применяется в двух случаях:

• ответвление от фазного провода СИП к вводному кабелю дома;
• ответвление от неизолированной нулевой несущей жилы (обычно в системах TN-C-S).

Подходит для распределительных сетей напряжением до 1 кВ, где требуется быстрое, надёжное и не требующее зачистки соединение.

Технические характеристики

• Проходное сечение: 25–150 мм2 - позволяет работать с большинством типов СИП, включая СИП-2, СИП-4, СИП-1.
• Материал корпуса: алюминиевый сплав (токоведущие части) + стеклоармированный полиамид (корпус) - сочетает хорошую проводимость и высокую механическую прочность.
• Рабочая температура: от –60 C до +50 C - выдерживает суровые зимние условия и летнюю жару без потери свойств.
• Защита от УФ: да - материал корпуса не хрупнеет и не трескается под воздействием солнечного света.
• Способ подключения: винтовое/болтовое - затяжка выполняется гаечным ключом, контроль момента через срывную головку.
• Количество жил: одна - каждый зажим обслуживает одну токоведущую жилу (по одному на фазу и один на нуль).
• Гарантия: 60 месяцев - подтверждает долговечность материалов и технологии сборки.

Совместимость и монтаж

Зажим прокалывающий ответвительный СИП CTN 25-150 P (25-150/25-150 кв.мм) ВК совместим с любыми СИП-проводами, имеющими сечение в указанном диапазоне. Монтаж выполняется следующим образом:

1. Установите зажим на несущую жилу или фазный провод СИП так, чтобы направление входящего и исходящего провода было параллельно.
2. Закрутите болт до срыва головки - это гарантирует оптимальное усилие прокалывания без перегрузки.
3. Не зачищайте изоляцию перед установкой - она автоматически пробивается внутренними зубцами.
4. Избегайте бокового смещения - зажим должен плотно прилегать к поверхности провода по всей ширине.

Работы допускается выполнять под напряжением при соблюдении правил безопасности (электроустановки выше 1 кВ требуют специальной подготовки).

Особенности конструкции

Ключевые элементы, повышающие надёжность:

• Оловянное покрытие зубьев: снижает окисление и увеличивает срок службы контакта.
• Антиоксидантная смазка внутри: заполняет микропространства после прокалывания, предотвращает образование оксидов.
• Форма зубцов: V-образная, с углом, который не позволяет влаге попасть к металлической жиле.
• Корпус из полиамида: не проводит ток, устойчив к ударным нагрузкам и агрессивной среде.

Безопасность и стандарты

Зажим соответствует требованиям к изолирующим соединениям в распределительных сетях 0,4 кВ. Соответствие ГОСТ Р 58611-2019 (технические условия на прокалывающие зажимы) реализовано через материалы и испытательные режимы производства. IP-класс защиты не заявлен, однако конструкция обеспечивает естественную герметичность благодаря sealing-смеси и закрытому корпусу.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает риск ошибок.
• Автоматический контроль крутящего момента - исключает недотягу и перетягу.
• Высокая устойчивость к коррозии - особенно важно в coastal-зоне и промышленных районах.
• Долгий срок службы - 5+ лет гарантировано, фактически - до 15–20 лет в нормальных условиях.
• Работает в экстремальном климате - от полярных холодов до южной жары.

Ограничения применения

• Не применяется для медных проводов - только для алюминиевых жил СИП.
• Не рекомендован для многожильных кабелей с малым сечением (<25 мм2) - возможна некорректная работа прокалывающих зубьев.
• Не предназначена для частых отсоединений - зажим рассчитан на постоянное стационарное использование.
• Не использовать в местах с активными вибрациями (например, рядом с крупными двигателями) - есть риск ослабления контакта.

Примеры использования

• Подключение домашнего ввода к магистральному СИП-провodu в деревне.
• Ответвление питания к освещению улицы от существующей ЛЭП.
• Обустройство временного энергообеспечения на объектах строительства.
• Замена старых ответвлений в рамках модернизации сети без замены всего участка ЛЭП.

Практические советы

• Перед монтажом проверьте соответствие сечения СИП - используйте штангенциркуль, если метка на проводе стёрлась.
• При работе в сыром климате - обязательно проверяйте целостность корпуса; даже небольшие трещины нарушают герметичность.
• Не используйте зажимы с поврежденной срывной головкой - потеря функции контроля момента делает соединение ненадёжным.
• При групповой установке нескольких зажимов - сохраняйте равномерный шаг между ними (не менее 15–20 см), чтобы не нагружать провод точечно.
• После монтажа - протестируйте соединение тестером на сопротивление: показатель ниже 0,1 Ом считается нормальным.
