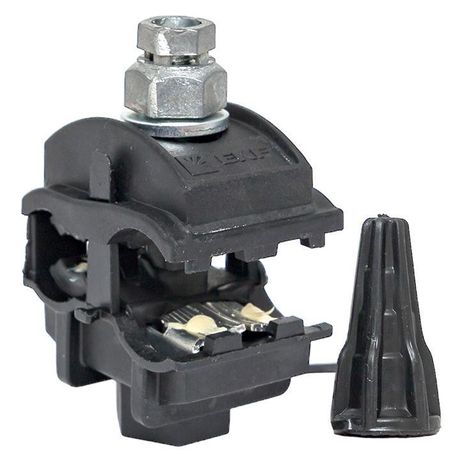

Зажим прокалывающий ответвительный N640 16-120 мм2 / 16-35 (голый провод СИП) инд. упак. | n-640-r EKF

Зажим прокалывающий ответвительный EKF N-640-R позволяет безопасно и герметично выполнить ответвление от магистральной ЛЭП без нарушения целостности изоляции. Подходит для работы с голыми проводами и СИП, используется в распределительных сетях напряжением до 1 кВ.

Назначение и область применения

Зажим прокалывающий ответвительный EKF N-640-R применяется для подключения ответвительных линий к воздушным линиям электропередачи. Он создаёт надёжное электрическое соединение между:

• неизолированным магистральным проводником (например, АС, АСУ) - через прижимную пластину;
• изолированным проводом СИП - за счёт прокалывания изоляции без её удаления.

Подходит для монтажа на столбах, опорах, в местах ввода в дома, на участках с ограниченным доступом. Часто используется в городских и сельских сетях при реконструкции старых ЛЭП.

Технические характеристики

• Номинальное сечение магистрального провода: 16–120 мм2
• Номинальное сечение ответвительного провода: 16–35 мм2 (для СИП); минимальное - 16 мм2
• Материал магистрального проводника: алюминий
• Материал ответвительного проводника: алюминий
• Контактные пластины: алюминиевый сплав
• Защитное покрытие корпуса: оцинкованное
• Изоляция: да - зажим полностью изолированный
• Рабочее напряжение: до 1 кВ
• Герметизация: обеспечивают прокалывающие элементы с контактной смазкой
• Стойкость: к УФ-излучению, перепадам температур (-60C…+80C), коррозии и влаге

Совместимость и монтаж

Зажим EKF N-640-R совместим с:

• Неизолированными проводами: АС, АСУ, АСКС - сечением 16–120 мм2
• Изолированными проводами СИП-1, СИП-2, СИП-4 - сечением 16–35 мм2

Монтаж выполняется вручную с помощью гаечного ключа. Прокалывающая часть автоматически пробивает изоляцию СИП, а прижимная пластина плотно фиксирует магистральный провод. Когда достигается нужный момент затяжки, головка болта срывается - сигнал завершённого монтажа. Нет необходимости снимать изоляцию с СИП. Для установки требуется минимум инструментов - достаточно одного ключа подходящего размера.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р МЭК 61984 и внутренним нормам EKF. Конструкция исключает риск поражения током во время монтажа - все металлические части находятся внутри изолирующего корпуса. Болт отделён от контактных компонентов, что предотвращает замыкание на корпус. Защитное покрытие снижает вероятность электрохимической коррозии при работе рядом с морским воздухом или химическими выбросами.

Преимущества

• Не требует демонтажа магистрали - работа ведётся под напряжением (при соблюдении правил безопасности)
• Автоматический контроль усилия затяжки - срыв болта гарантирует надёжный контакт
• Высокая долговечность благодаря антикоррозийному цинкованию и устойчивости к внешним факторам
• Срок службы более 30 лет при условии соблюдения условий эксплуатации
• Индивидуальная упаковка - удобство хранения, учёта и доставки

Ограничения применения

• Не медными проводами - материал контактов рассчитан на алюминий; использование меди вызывает электрохимическую коррозию
• Не допускается применение для проводов меньшим сечением, чем указано - менее 16 мм2 для обоих типов проводов
• Не предназначены для многожильных проводов с жесткими сердцевинами - возможен повреждение прокалывающих шипов
• Не использовать в условиях постоянного механического нагрева выше +80C или длительного погружения в воду

Примеры использования

• Подключение частного дома к существующей ЛЭП с использованием СИП
• Добавление нового потребителя на уже действующую воздушную линию без отключения питания
• Обустройство освещения дворовой территории от основной сети
• Монтаж автономных систем связи, сигнализаций, видеонаблюдения на опорах ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечений - особенно важно для СИП: используйте только провода 16–35 мм2
• При установке на магистраль с большим сечением (>80 мм2) убедитесь, что провод равномерно расположен в зажиме - иначе контакт будет ненадёжным
• Не затягивайте болт сверх силы - он сам сломается при достижении рабочего момента
• Проверяйте наличие контактной смазки перед установкой - она должна быть видна на остриях прокалывающих элементов
• Храните зажимы в сухом месте - даже с оцинковкой повышенная влажность может влиять на срок службы
• Для массового монтажа закупайте сразу несколько единиц - они расходуются быстрее, чем кажется
