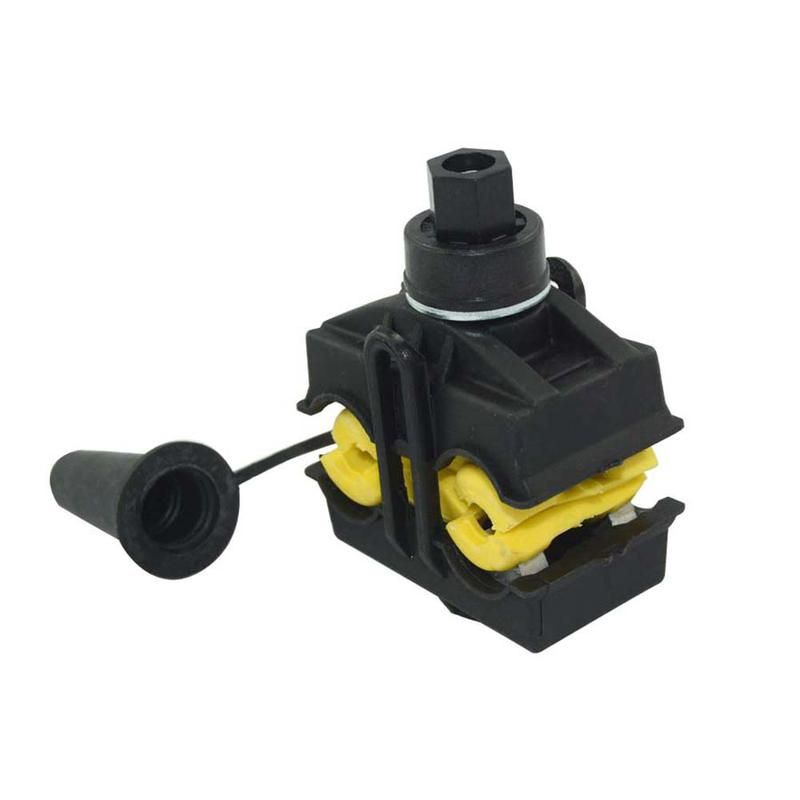

Зажим ответвительный ЗПВ (16-120/16-150) МЗВА 00000000106

Зажим ответвительный ЗПВ (16-120/16-150) МЗВА предназначен для безопасного соединения ответвительной линии с основным силовым кабелем типа СИП-2 или СИП-4. Этот зажим используется в воздушных линиях электропередачи и обеспечивает надёжный контакт без нарушения изоляции основного провода.

Назначение и область применения

Зажим ответвительный ЗПВ (16-120/16-150) МЗВА применяется для создания ответвлений от главного токонесущего провода СИП-2 или СИП-4 без необходимости его перерезания. Подходит для монтажа на распределительных столбах, вводах в дома, узлах питания объектов. Часто встречается в городских и сельских сетях напряжением до 1 кВ.

Технические характеристики

• Тип совмещаемой системы: СИП-2 / СИП-4
• Максимальное сечение основного проводника: 120 кв.мм
• Рассчитан на проводники сечением от 16 до 150 кв.мм (ответвление)
• Не требует зачистки изоляции основного провода
• Контактная часть выполнена из алюминиевого сплава

Совместимость и монтаж

Зажим ответвительный ЗПВ (16-120/16-150) МЗВА совместим только с кабелями СИП-2 и СИП-4. Для установки необходимо:

• Установить зажим на основной провод между опорами, где есть доступ для работы
• Зафиксировать его с помощью специального ключа - затяжка происходит механически через шестигранник
• Подключить ответвительную линию (до 150 кв.мм) к выводному контакту
• Обязательно проверить плотность фиксации после монтажа - слабый контакт вызывает нагрев

Посадочный диаметр рассчитан под проводники сечением до 120 кв.мм - использование более толстых проводов запрещено.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 58901-2020 для устройств ответвления СИП. Обеспечивает герметичность и предотвращает попадание влаги внутрь контакта. Нагрузочная способность сохраняется при температуре от –40C до +40C.

Преимущества

• Не требуется демонтаж или резка основного провода - снижаются трудозатраты и риск повреждения ЛЭП
• Автоматическая компенсация оксидов - контакт остаётся стабильным даже при длительной эксплуатации
• Устойчив к вибрациям и перепадам температур - подходит для открытых участков сети
• Герметичная конструкция исключает коррозию внутри корпуса

Ограничения применения

• Не для медных проводов, кабелей АВ, АВВГ, других типов кроме СИП-2/СИП-4
• Нельзя использовать на проводах сечением выше 120 кв.мм - возможен перегрев и выход из строя
• Не рекомендован для мест с постоянными нагрузками свыше 100 A без согласования с проектом
• Запрещён монтаж на изгибах или в точках крепления к опоре - нужна прямая секция провода

Примеры использования

• Подключение частного дома к линии СИП-4
• Ответвление на освещение улицы от магистральной линии
• Присоединение насосной станции или теплового пункта
• Добавление нового потребителя в существующую сеть без остановки энергоснабжения

Практические советы

• Перед установкой проверьте соответствие сечения основного провода - он не должен превышать 120 кв.мм
• Используйте только оригинальный ключ для затяжки - самодельные инструменты могут повредить механизм
• После монтажа проведите термографический контроль - горячий контакт указывает на плохой контакт
• На участках с высокой влажностью или близостью к морю дополнительно используйте антикоррозийную смазку на выводах
• Запаситесь несколькими экземплярами ЗПВ (16-120/16-150) МЗВА - они часто расходуются при масштабном ремонте ЛЭП
