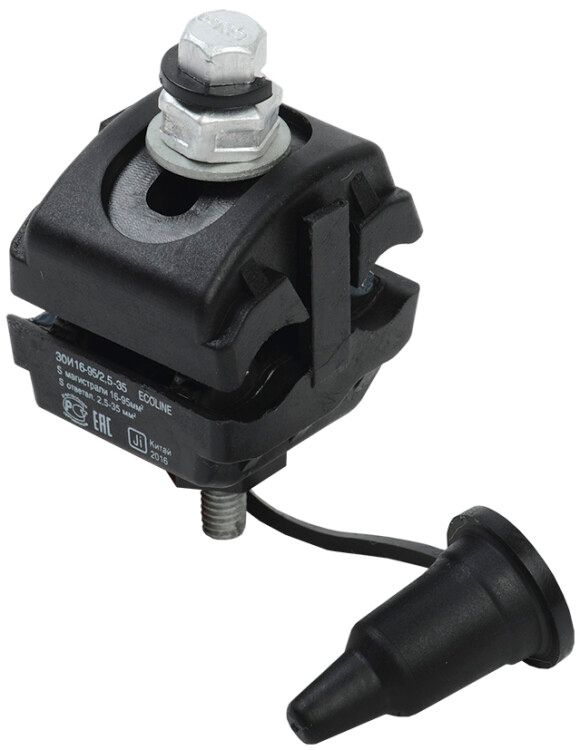

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE | UZA-11-D02-D35-ECLN GENERICA IEK

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 - это надёжное решение для безопасного ответвления проводов без снятия изоляции. Применяется в сетях до 1 кВ, особенно там, где важна скорость монтажа и долгий срок службы. Бренды GENERICA, IEK и IEK выпускают этот зажим в серии ECOLINE, артикул uza-11-d02-d35-ecln.

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 предназначен для выполнения ответвлений от основного силового кабеля без демонтажа изоляции. Подходит для работы с самонесущими изолированными проводами (СИП) и абонентскими проводами освещения. Часто используется при модернизации ЛЭП, подключении домов к сети, установке уличного освещения и прокладке временных линий.

Технические характеристики

• Номинальное сечение главного провода: 16–95 мм2 - позволяет подключаться к основным распределительным линиям средней мощности.
• Номинальное сечение ответвления: 2,5–35 мм2 - поддерживает подключение от бытовых потребителей до промышленных нагрузок.
• Тип подключения: винтовое/болтовое с прокалыванием изоляции - не требует зачистки проводов, снижает риск повреждения жил.
• Количество жил: одна - однополюсный зажим, рассчитан на один проводник (фаза или ноль).
• Материал корпуса: армированный термопластик - устойчив к ударным нагрузкам, перепадам температур и УФ-излучению.
• Срок службы: 25 лет - соответствует требованиям к длительному использованию в условиях открытой сети.
• Степень защиты: IP67 - выдерживает погружение на 1 метр в течение 1 минуты, полностью защищён от пыли.

Совместимость и монтаж

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 совместим с проводами типа СИП-1, СИП-2, СИП-4, а также с медными и алюминиевыми изолированными проводами подходящего сечения. Монтаж выполняется вручную: зажим устанавливается на магистральный провод, затем в него заводится ответвление. После этого затягивается болт - он автоматически прекращает вращение после достижения нужного момента (срыв головки). Это исключает перегрузку и гарантирует постоянный контакт. Каждый болт имеет фиксирующее обвальцовывание - части не расходятся при транспортировке и хранении.

Безопасность и стандарты

Зажим прошёл испытания на электрическую прочность: выдержал 6 кВ переменного тока при частоте 50 Гц при погружении в воду на 1 метр в течение 1 минуты. Это подтверждает высокую изоляционную способность даже в сырых условиях. Соответствует требованиям к устройствам для воздушных линий до 1 кВ. Напряжение эксплуатации - не более 1 кВ. Не предназначен для использования в цепях выше 1 кВ или в системах постоянного тока свыше 1500 В.

Преимущества

• Не требуется зачищать изоляцию - экономит время и снижает риск повреждения жилы.
• Автоматический контроль усилия затяжки - исключает недотянутые или перетянутые соединения.
• Герметичная конструкция - защищает от влаги, коррозии и окисления контактов.
• Удобство транспортировки - болты заранее закреплены, детали не потеряются.
• Высокая механическая прочность корпуса - выдерживает ветровые нагрузки и внешние воздействия.

Ограничения применения

• Не применяется для многожильных проводов с большим количеством тонких жил - возможен неконтакт некоторых элементов.
• Не рекомендован для использования в местах с постоянными вибрациями (например, рядом с двигателями) без дополнительной фиксации.
• Не подходит для подключения к голым проводам - работает только с изолированными.
• Не допускается использование в качестве основного соединения между двумя магистральными линиями - только для ответвлений.

Примеры использования

• Подключение дома к СИП-линии на столбе.
• Разводка освещения вдоль улицы от основного кабеля.
• Добавление нового участка сети в существующую воздушную линию без её остановки.
• Обустройство временной линии питания на стройплощадке.

Практические советы

• Перед монтажом проверьте соответствие сечений: главный провод должен попадать в диапазон 16–95 мм2, ответвление - в 2,5–35 мм2.
• Используйте только специализированный ключ для затяжки - обычный гаечный ключ может не обеспечить точный момент.
• При работе на высоте используйте страховочные системы - зажимы имеют металлические элементы, которые могут выпасть.
• Не устанавливайте зажим на повреждённые или деформированные провода - это снижает надёжность контакта.
• После монтажа проверьте плотность фиксации: зажим должен быть неподвижен, а болт - сломан на уровне головки.
