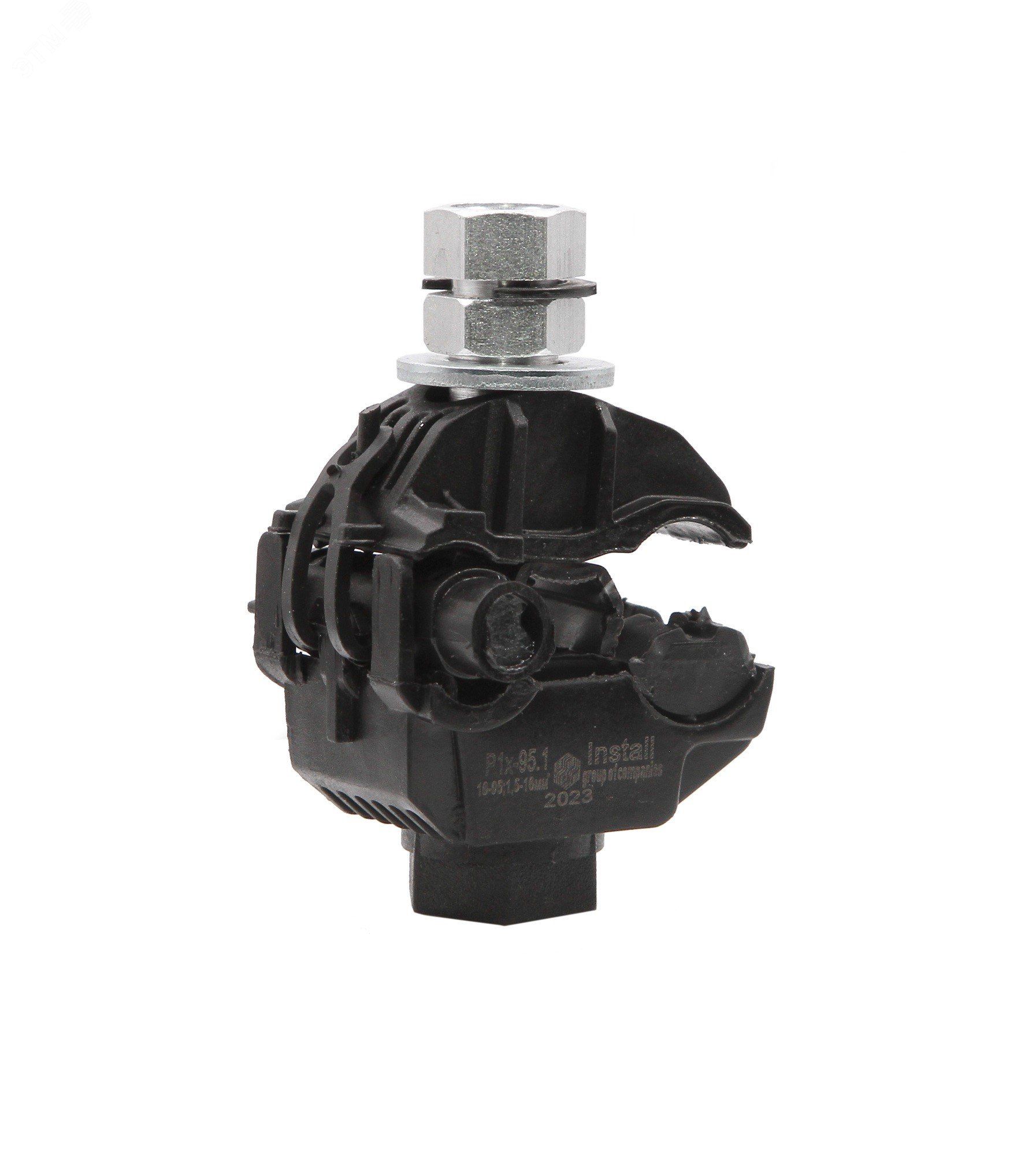

Зажим прокалывающий ответвительный P1X-95.1(16-95 1,5-16) - 111302 ИНСТАЛЛ

Зажим прокалывающий ответвительный P1X-95.1 (16-95, 1,5-16) от бренда Инсталл - надёжное решение для безопасного ответвления токоведущих жил без нарушения целостности основной линии. Подходит для монтажа на воздушных линиях электропередачи с изолированными проводами, обеспечивает герметичное соединение и долгий срок службы даже в суровых условиях.

Назначение и область применения

Зажим P1X-95.1 используется для создания ответвлений от магистральных изолированных проводов (ВЛИ) сечением 16–95 мм2 к потребителям с проводами 1,5–16 мм2. Применяется в сетях напряжением до 1000 В, особенно там, где нельзя перерезать основную линию - например, при подключении домов, освещения, оборудования на трассах ЛЭП. Соответствует требованию СТО 34.01-2.2-004 ПАО «Россети» (обозначение ОЗС-95/16).

Технические характеристики

• Напряжение: до 1000 В
• Сечение основной жилы: 16–95 мм2
• Сечение ответвляемой жилы: 1,5–16 мм2
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к УФ-излучению и перепадам температур
• Материал срывной головки: алюминиевый сплав - обеспечивает надёжный контакт и самопрокалывающее действие
• Количество контактов: два (для одной магистрали и одного ответвления)
• Рабочая температура: от –60 C до +50 C
• Минимальная температура монтажа: –20 C
• Устойчивость к УФ: да - не выгорает на солнце
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим P1X-95.1 монтируется стационарно на изолированную магистраль без предварительного снятия изоляции. Для установки требуется ключ на 17 мм - он фиксирует нижнюю шестигранную часть корпуса, чтобы не допустить проворачивания при затяжке. Срывная головка диаметром 13 мм автоматически отламывается при достижении нужного усилия, что гарантирует правильную затяжку без перегрузки. После монтажа зажим остаётся защищённым несъёмным изолирующим колпачком - дополнительная защита от внешних воздействий.

Безопасность и стандарты

Зажим P1X-95.1 прошёл испытания и имеет сертификат соответствия. Соответствует нормативам СТО ПАО «Россети» № 34.01-2.2-004 (обозначение ОЗС-95/16). Конструкция исключает риск случайного прикосновения к токоведущим частям после установки благодаря изолирующему колпачку и герметичному контакту. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Не требует снятия изоляции с магистрали - снижает трудозатраты и риск повреждения провода
• Автоматическая контрольная затяжка через срывную головку - минимизирует человеческий фактор
• Высокая механическая прочность корпуса из стеклоармированного полиамида
• Устойчивость к экстремальным температурам и УФ-излучению - подходит для открытых участков ЛЭП
• Защитный колпачок сохраняет изоляцию после монтажа - не нужны дополнительные средства защиты

Ограничения применения

• Не применяется для медных проводов - совместим только с алюминиевыми и алюмомедными жилами
• Нельзя использовать при температуре ниже –20 C - возможна хрупкость материала
• Не предназначается для многократного демонтажа - одноразовое использование
• Не рекомендован для подземной прокладки - предназначен для воздушных линий

Примеры использования

• Подключение бытовых потребителей к распределительному столбу на улице
• Ответвление питания для уличного освещения от основной ВЛИ
• Присоединение силового кабеля к линии передачи в сельской местности
• Обустройство временных точек энергоснабжения на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечений: основная жила должна быть 16–95 мм2, ответвление - 1,5–16 мм2. Несоответствие приведёт к плохому контакту или повреждению зажима.
• Используйте только ключ на 17 мм - другие инструменты могут повредить шестигранник и нарушить герметичность.
• Не затягивайте сверх меры: срывная головка отломится самостоятельно при достижении оптимального момента.
• Проверяйте наличие изолирующего колпачка после установки - если он отсутствует или повреждён, замените зажим.
• Храните зажимы в сухом месте при температуре выше –20 C - низкие температуры могут изменить свойства полиамида.
