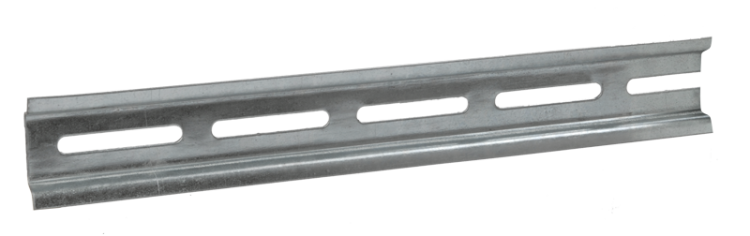

DIN-рейка оцинкованная 10см | YDN10-00100 IEK

ДИН-рейка оцинкованная 100 мм от IEK - элемент крепления для модульного электрооборудования в распределительных шкафах. Артикул ydn10-00100 обеспечивает надежную фиксацию автоматов, УЗО, реле и других устройств стандарта DIN 35 мм. Материал - оцинкованная сталь, что повышает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

ДИН-рейка оцинкованная 100 мм предназначена для установки модульного оборудования в электрощитах: автоматических выключателей, УЗО, реле времени, счетчиков, контакторов и других устройств, соответствующих стандарту DIN 35/7.5 мм. Подходит для внутренней сборки щитов в жилых, промышленных и коммерческих объектах. Применяется там, где требуется прочная, коррозионностойкая основа для компактного монтажа.

Технические характеристики

• Тип профиля: DIN 35/7.5 мм - стандартная форма для крепления модульных устройств
• Длина: 100 мм - оптимальна для малогабаритных секций щита или замены поврежденных участков
• Материал: сталь с цинковым покрытием - обеспечивает защиту от коррозии
• Толщина стенки: 1 мм - достаточна для механической устойчивости при нормальной нагрузке
• Срок службы: до 15 лет - при соблюдении условий эксплуатации в помещениях
• Код РЭП: РЭ-264/19 - соответствие требованиям российской системы сертификации

Совместимость и монтаж

ДИН-рейка оцинкованная 100 мм совместима со всеми устройствами, имеющими защелкивающиеся крепления по стандарту EN 60715. Для монтажа используется саморез или болт через технологические отверстия на поверхности рейки. Отверстия расположены с шагом, позволяющим фиксировать рейку в любом удобном положении внутри шкафа. Защелкивание оборудования происходит легко: достаточно плотно прижать устройство к рейке до характерного щелчка. Не требует специальных инструментов.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и EN 60715. Цинковое покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами. Соответствует требованиям безопасности для электромонтажа в помещениях класса IP54 и выше. Код РЭП РЭ-264/19 подтверждает допущение к использованию в системах энергообеспечения РФ.

Преимущества

• Устойчивость к коррозии благодаря оцинковке - особенно важно в сырых или пыльных местах
• Высокая механическая жесткость при толщине 1 мм - не деформируется под весом нескольких модулей
• Короткая длина 100 мм - позволяет использовать как запасной элемент, заменять повреждённые части или собирать мини-блоки
• Совместимость с продукцией всех крупных производителей - IEK, Schneider, ABB, Legrand и др.

Ограничения применения

Не предназначен для наружной установки без защиты корпусом - цинк не выдерживает постоянного воздействия осадков и солнца. Не рекомендуется применять в качестве несущего элемента для тяжелого оборудования массой более 8–10 кг на всю длину. Не следует использовать в агрессивных химических средах (например, в кислотных производствах) - даже оцинкованная сталь подвержена эрозии при длительном контакте с кислотами и щелочами.

Примеры использования

• Монтаж трех автоматов и одного УЗО в нишевой распределительной коробке
• Замена сломанной части длинной рейки в старом щите без полной переборки
• Создание отдельного блока управления для насоса или вентилятора в промышленном оборудовании
• Формирование временной платформы для тестирования новых модулей перед окончательным монтажом

Практические советы

• Перед монтажом проверьте, чтобы отверстия на рейке совпадали с точками крепления в шкафу - используйте сверло 4–5 мм, если необходимо расширить отверстия
• При установке нескольких реек рядом - оставляйте зазор 5–10 мм между ними для лучшей вентиляции и доступа к клеммам
• Длинные рейки можно резать ножницами по металлу, но для этой модели 100 мм - резка не нужна; она уже готова к использованию
• Артикул ydn10-00100 идеально подходит как запасной элемент - всегда имейте пару таких реек в наличии для быстрого ремонта
• Учитывайте посадочный диаметр: профиль рассчитан исключительно на устройства с шириной 17,5 мм (стандарт DIN 35 мм); не применяйте с нестандартными модулями без адаптеров
