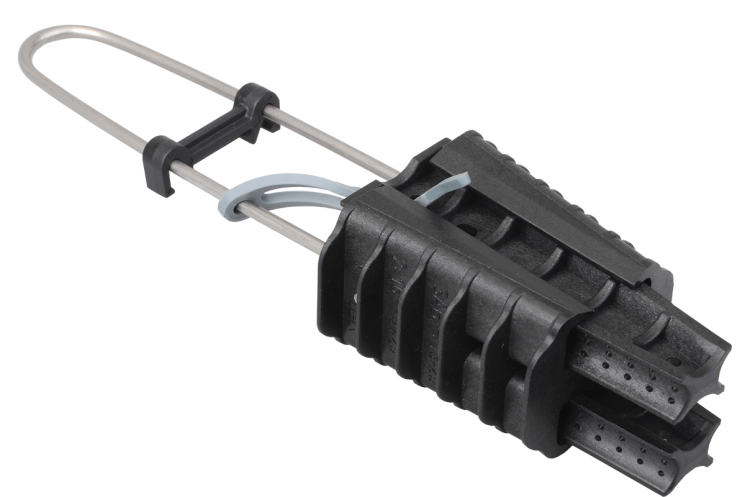

Зажим анкерный ЗАБ 16-35М PA25x100 16-35 мм² IEK (ИЭК) UZA-14-D16-D25-M

Зажим анкерный ЗАБ 16-35 М (РА25х100) от IEK предназначен для надежного крепления до четырех самонесущих изолированных проводов (СИП) на опорах и кронштейнах. Его конструкция обеспечивает безопасное распределение нагрузки, защищает изоляцию и работает в экстремальных климатических условиях - от -60C до +80C.

Назначение и область применения

Зажим анкерный ЗАБ 16-35 М используется для анкерного крепления абонентских линий СИП в воздушных сетях 0,4–10 кВ. Подходит для установки на столбах, стенах зданий, кронштейнах и других несущих элементах. Применяется в городской и сельской энергетике, при реконструкции ЛЭП, а также при подключении частных домов и объектов малой мощности.

Технические характеристики

• Диапазон сечений проводов: 16–35 мм2 (до 4 проводов одновременно)
• Диаметр натяжного троса: 7,2–9,7 мм
• Максимальная растягивающая нагрузка: 2284 Н
• Рабочее напряжение: до 1000 В
• Диапазон рабочих температур: от -60 C до +80 C
• Срок службы: 25 лет
• Материал корпуса: сталь с полимерным покрытием, клинья - прочный пластик
• Количество жил: 4
• Форма дужки: RA25×100 (длина 100 мм)
• Модель исполнения: EV019449

Совместимость и монтаж

Зажим анкерный ЗАБ 16-35 М совместим со всеми типами СИП, соответствующими ГОСТ 31943-2012. Установка не требует специального инструмента:

• Провода помещаются в гнезда зажима, после чего затягиваются клиньями - они плотно фиксируют проводник без повреждения изоляции.
• Съемная дужка крепится к кронштейну или крюку через отверстие диаметром 25 мм.
• Дополнительный фиксатор на дужке предотвращает её случайное выпадение даже при сильном ветре.
• Учитывайте посадочный диаметр 25 мм - он соответствует стандартным кронштейнам и крепежам IEK.

Безопасность и стандарты

Зажим анкерный ЗАБ 16-35 М соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция исключает риск перегрева и механического повреждения изоляции. Полимерные компоненты устойчивы к УФ-излучению, что гарантирует долговечность в открытых условиях. Защитное покрытие не содержит свинца и других токсичных веществ.

Преимущества

• Не требует инструментов - монтаж выполняется руками, снижает трудозатраты.
• Клинья с рифленой поверхностью обеспечивают надежную фиксацию без проскальзывания.
• Полимерные части не подвержены коррозии, подходят для влажной среды и побережья.
• Высокая механическая прочность - выдерживает нагрузки до 2284 Н.
• Долгий срок службы - 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для крепления неизолированных проводов или медных шин.
• Не следует использовать при температурах ниже -60 C - материал становится хрупким.
• Не рассчитан на динамические ударные нагрузки (например, при аварийных обрывах).
• Не применяется в качестве основного крепления на высоковольтных линиях выше 10 кВ.

Примеры использования

• Подключение СИП-4 16 мм2 от воздушной линии к вводу в частный дом.
• Анкерное закрепление четырех СИП-3 35 мм2 на угловой опоре ЛЭП.
• Крепление ответвлений к кронштейну на стене многоэтажного дома.
• Монтаж в регионах с суровым климатом - Сибирь, Дальний Восток, Арктика.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 35 мм2 на один канал.
• Не перетягивайте клинья - достаточно усилия, чтобы провод не двигался; избыток давления может повредить изоляцию.
• При использовании на кронштейнах с открытым креплением - обязательно используйте фиксатор дужки.
• Для многократного демонтажа - выбирайте модели с запасом длины дужки (RA25x150 вместо RA25x100).
• Зажим анкерный ЗАБ 16-35 М от IEK совместим с другими изделиями серии ЗАБ - можно комбинировать с промежуточными и поддерживающими зажимами.
