Зажим анкерный SM-158 сечение проводника 4х(16-35) ИНСТАЛЛ 12007 111225

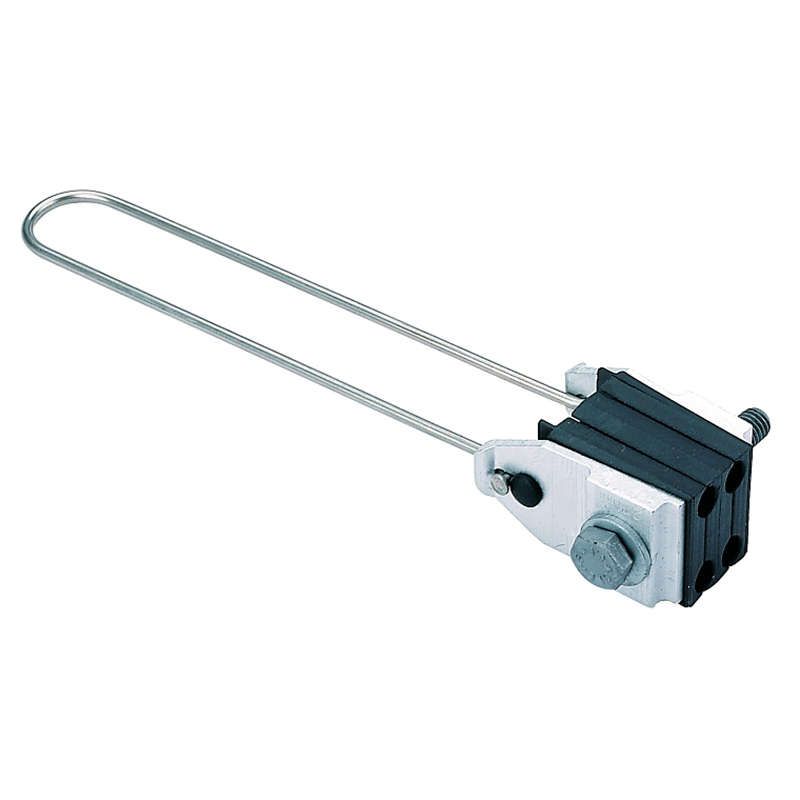

Зажим анкерный SM-158 (4х(16-35) кв. мм) от бренда Инсталл - надёжное решение для фиксации четырёхжильного СИП-4 на опорах и фасадах зданий. Артикул 111225 обеспечивает безопасную передачу механических нагрузок от провода к крепёжному элементу, сохраняя целостность изоляции.

Назначение и область применения

Зажим анкерный SM-158 используется для анкерного крепления 4-жильного самонесущего изолированного провода типа СИП-4. Применяется на воздушных линиях электропередачи, на столбах, а также на стенах зданий через стандартные кронштейны или крюки. Подходит для установки в условиях открытой местности, где требуется высокая прочность и долговечность крепления.

Технические характеристики

• Тип системы: СИП-4
• Сечение проводника: 16–35 кв. мм (поддерживается весь диапазон: 4×16, 4×25, 4×35)
• Количество жил: 4
• Разрушающая нагрузка: 8,5 кН (при максимальном сечении 4×35 кв. мм)
• Предельная рабочая нагрузка: 7 кН
• Диаметр кабеля: 7–10 мм
• Материал корпуса: алюминиевый сплав
• Внутренние вставки: термостойкая пластмасса
• Скoba: нержавеющая сталь
• Масса: 0,80 кг
• Температурный режим работы: от −50 C до +60 C
• Климатическое исполнение: УХЛ1 по ГОСТ 15150
• Устойчивость: к УФ-излучению, перепадам температур, солнечной радиации

Совместимость и монтаж

Зажим SM-158 совместим с любыми 4-жильными СИП-4 проводами, соответствующими сечению 16–35 кв. мм. Монтаж осуществляется путём введения провода внутрь зажима и затяжки съёмных креплений на обоих концах - это позволяет легко выставить нужное положение и зафиксировать провод без повреждения изоляции. Для закрепления на опоре используются стандартные металлические крюки или кронштейны с диаметром, подходящим под форму корпуса зажима. Каждый комплект имеет два одинаковых съёмных болта - они обеспечивают равномерное распределение усилия и исключают деформацию корпуса.

Безопасность и стандарты

Зажим SM-158 выполнен в соответствии с требованиями ГОСТ 15150 (климатическое исполнение УХЛ1), что гарантирует работу в суровых климатических условиях России и стран СНГ. Конструкция предотвращает контакт между токоведущими частями и металлом крепления благодаря изолирующим вставкам. Нержавеющая стальная скоба исключает коррозию даже при длительной эксплуатации во влажной среде. Все материалы сертифицированы на соответствие нормам безопасности для ЛЭП напряжением до 1 кВ.

Преимущества

• Высокая прочность: разрушается лишь при нагрузках выше 8,5 кН - запас прочности более чем в 1,2 раза против предельной рабочей нагрузки 7 кН
• Защита изоляции: мягкие пластиковые вставки не царапают и не мнут оболочку СИП
• Удобство сборки: съёмные крепления позволяют регулировать угол и положение провода без демонтажа всего устройства
• Стойкость к внешним факторам: не трескается от холода, не стареет под солнцем, не гниёт
• Легкий вес: 0,8 кг снижает нагрузку на опору и ускоряет монтаж

Ограничения применения

Зажим SM-158 нельзя использовать для других типов проводов - только для 4-жильного СИП-4. Не рекомендовано применение в системах с напряжением свыше 1 кВ. Также он не предназначен для вертикального подвеса тяжёлых кабелей без дополнительной поддержки - допустима только горизонтальная или слегка наклонная фиксация. Не следует применять в местах постоянного контакта с агрессивными химическими веществами (например, рядом с промышленными выбросами).

Примеры использования

• Крепление СИП-4 на деревянных или железобетонных опорах ВЛ-0,4 кВ
• Подводка электроэнергии к домашнему щиту через стену здания
• Переход с воздушной линии на ввод в многоквартирный дом
• Установка на участках с экстремальными зимними температурами (-40…-50 C)

Практические советы

• При монтаже проверьте, чтобы провод полностью вошёл в зажим - край изоляции должен находиться внутри пластиковой вставки, а не упираться в металл
• Не перетягивайте болты: достаточно плотного контакта - переусилие может вызвать растрескивание пластиковых деталей
• Для проводов сечением 16–25 кв. мм можно использовать меньший запас прочности, но для 35 кв. мм всегда соблюдайте предельную нагрузку 7 кН
• Проверяйте состояние зажима после первых двух сезонов эксплуатации - особенно в регионах с частыми осадками и перепадами температур
• При замене используйте оригинальные болты - отличаются по материалу и шагу резьбы
