Зажим ответвительный влагозащищенный P152 16-150 мм2 / 2х6-95 EKF PROxima | p-152

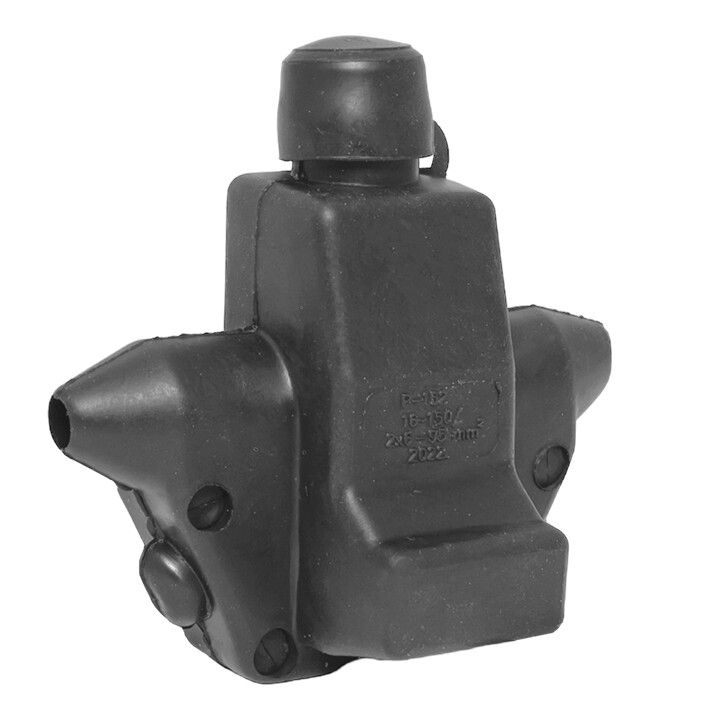

Зажим ответвительный влагозащищенный P152 16-150 мм2 / 2х6-95 мм2 от EKF предназначен для безопасного и герметичного ответвления электроэнергии от основной линии без её демонтажа. Подходит для алюминиевых проводов в условиях открытых воздушных линий, где важна защита от влаги, пыли и перепадов температур.

Назначение и область применения

Зажим ответвительный влагозащищенный P152 16-150 мм2 / 2х6-95 мм2 используется для подключения ответвительных линий к основной магистрали без нарушения целостности изоляции магистрального провода. Применяется в воздушных линиях электропередачи (ВЛЭП), на опорах, в распределительных щитках на улице, а также в местах, где требуется частое переподключение нагрузки - например, при подключении освещения, насосов или оборудования на производстве.

Технические характеристики

• Номинальное поперечное сечение магистрали: 16–150 мм2
• Сечение магистрального проводника: 16 мм2
• Номинальное напряжение: 1000 кВ
• Сечение ответвительных проводов: до 95 мм2 (два канала по 6–95 мм2 каждый)
• Материал магистрали и ответвления: алюминий
• Материал корпуса: полиамид с алюминиевыми контактными элементами
• Защитное покрытие: оцинкованное
• Рабочая температура: от -60 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Гарантийный срок: 84 месяца
• Тип: изолированный зажим с прокалывающим механизмом

Совместимость и монтаж

Зажим ответвительный влагозащищенный P152 16-150 мм2 / 2х6-95 мм2 совместим с алюминиевыми проводниками. Для установки:

• На магистральном проводе - не требуется зачистка изоляции; зажим проникает через неё автоматически при затяжке болта.
• На ответвительных проводах - обязательно удалите изоляцию с концов перед подключением.
• Затяжка выполняется двумя отдельными болтами: один - для магистрали (срывной головкой), второй - для каждого ответвления.
• При достижении нужного усилия болт магистрали сломается - это сигнал о правильной затяжке.

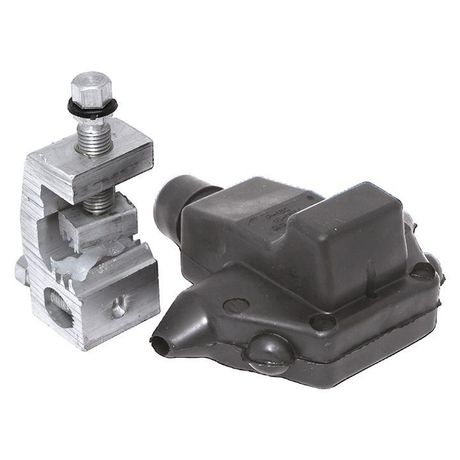

• Установленный зажим закрывается защитным кожухом, который идет в комплекте.

Не используйте инструменты с моментом выше рекомендованного - повредите внутренние контакты.

Безопасность и стандарты

Зажим ответвительный влагозащищенный P152 соответствует требованиям безопасности для работы под напряжением до 1000 кВ. Конструкция исключает риск случайного прикосновения к токоведущим частям благодаря изолирующему корпусу и защитному кожуху. Материалы устойчивы к УФ-излучению, что делает изделие долговечным при эксплуатации на открытом воздухе.

Преимущества

• Подключение без отключения питания магистрали - снижает время работ и риски аварий.
• Две точки подключения на одной стороне - позволяет питать два потребителя одним зажимом.
• Многократное переподключение ответвлений - можно отсоединять и снова подключать провода без снятия зажима с магистрали.
• Контактная смазка на прокалывающих элементах - предотвращает окисление и увеличивает срок службы контакта.
• Высокая степень защиты IP67 - работает даже в сыром климате, на побережьях или в регионах с частыми осадками.

Ограничения применения

• Не применяйте для медных проводов - материал контактов рассчитан только на алюминий.
• Не допускается использование при температурах ниже -60 C или выше +50 C - возможна потеря механической прочности.
• Не предназначено для подземной прокладки или постоянного погружения в воду - хотя IP67 выдерживает временное погружение, длительная работа под водой недопустима.
• Не следует использовать на проводах с сечением меньше 16 мм2 для магистрали - риск некорректного прокалывания и плохого контакта.

Примеры использования

• Подключение уличного фонаря к существующей ЛЭП на столбе.
• Добавление новой линии питания для насосной станции на производстве без остановки основной сети.
• Обустройство временной линии для строительных площадок с частой сменой оборудования.
• Реконструкция старых воздушных сетей с сохранением целостности основной трассы.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - особенно важно для ответвления: максимальное сечение - 95 мм2 на каждую линию.
• Используйте только специальный ключ, подходящий по размеру под болты зажима - обычные гаечные ключи могут повредить срывную головку.
• После монтажа убедитесь, что защитный кожух плотно закрыт - он не просто декоративный, а обеспечивает дополнительную изоляцию и защиту от внешних факторов.
• При работе в холодную погоду - нагрейте зажим до комнатной температуры перед установкой, чтобы избежать хрупкости полиамида.
• Не заменяйте оригинальный кожух самодельными крышками - они не обеспечивают ту же степень защиты и термостойкости.
