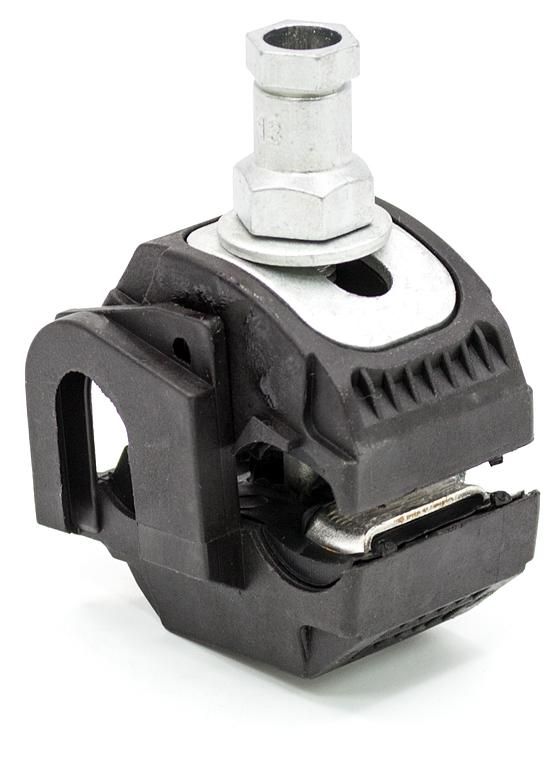

Зажим ответвительный CTN 70 P (16-150/4-35) ВК 20900471

Зажим ответвительный CTN 70 P (16-150/4-35) ВК предназначен для надёжного ответвления неизолированных алюминиевых проводов от линий электропередачи к силовым кабелям СИП. Модель 20900471 от бренда ВК обеспечивает прочное соединение без необходимости в специальном инструменте, что ускоряет монтаж на опорах.

Назначение и область применения

Зажим ответвительный CTN 70 P (16-150/4-35) ВК используется исключительно для создания ответвлений в воздушных линиях электропередачи напряжением до 1 кВ. Он соединяет неизолированный алюминиевый провод основной линии с изолированной жилой СИП. Применяется в сетях городской и сельской электроснабжения, на трансформаторных подстанциях, при реконструкции старых ЛЭП.

Технические характеристики

• Номинальное проходное сечение: 16–150 мм2 - позволяет подключать провода от среднего до крупного сечения;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетает легкость, коррозионную стойкость и механическую прочность;
• Тип подключения: винтовое/болтовое - фиксация осуществляется за счёт затяжки болта, обеспечивающего плотный контакт;
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимние условия и летнюю жару;
• Устойчивость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под воздействием солнца;
• Количество жил: одна - предназначена для одиночного ответвления одной жилы СИП;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим CTN 70 P (16-150/4-35) ВК совместим с неизолированными алюминиевыми проводами сечением 16–150 мм2 и кабелями СИП с жилами 4–35 мм2. Для установки требуется лишь гаечный ключ или отвертка - срывная головка болта автоматически отламывается при достижении нужного момента затяжки, предотвращая перегрузку. Монтаж выполняется на опорах или траверсах, без демонтажа линии. Кабель СИП заводится в зажим через входной канал, а основной провод - через проходное отверстие. После затяжки зажим остаётся герметичным и не требует дополнительной изоляции.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам для наружного монтажа. Конструкция исключает риск самопроизвольного раскрытия, даже при вибрациях и перепадах температур. Отказ от использования специальных ключей снижает вероятность неквалифицированного монтажа. Наличие срывной головки гарантирует контроль усилия затяжки, что повышает безопасность соединения.

Преимущества

• Не требует дорогостоящего инструмента - достаточно обычного гаечного ключа;
• Автоматическая фиксация усилия благодаря срывной головке - минимизирует человеческий фактор;
• Высокая устойчивость к внешним воздействиям - UV-защита и широкий температурный диапазон позволяют использовать в любом регионе России;
• Долгий срок службы - 5 лет гарантии подтверждают надёжность материалов;
• Одновременная работа с двумя типами проводов - удобство при модернизации старых линий.

Ограничения применения

Зажим CTN 70 P (16-150/4-35) ВК нельзя применять для медных проводов, многожильных кабелей с изоляцией, либо в условиях постоянного погружения в воду. Также он не предназначен для работы в цепях выше 1 кВ. Не допускается использование в местах с высокой степенью загрязнения (промышленные зоны с агрессивными выбросами) - хотя материал устойчив к пыли, длительное воздействие химических осадков может сократить срок службы.

Примеры использования

• Подключение дома к ЛЭП через СИП-кабель с ответвлением от алюминиевой линии 70 мм2;
• Обустройство временного питания на стройплощадке от существующей воздушной сети;
• Модернизация деревянных столбов - замена старых скруток на стандартизированные ответвления;
• Установка на опорах в северных регионах, где важна стойкость к морозам и солнцу.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провод меньше 16 мм2 или больше 150 мм2;
• При работе с СИП убедитесь, что изоляция не задевает внутренний контакт - она должна находиться вне зажима;
• После затяжки проверьте, что срывная головка полностью отломана - это сигнал правильной нагрузки;
• При установке на опоре закрепите зажим так, чтобы не было натяжения на кабель СИП - изгиб более 90° недопустим;
• Для частого обслуживания выбирайте модели с доступом к болту - в случае необходимости можно будет ослабить соединение без замены зажима.
