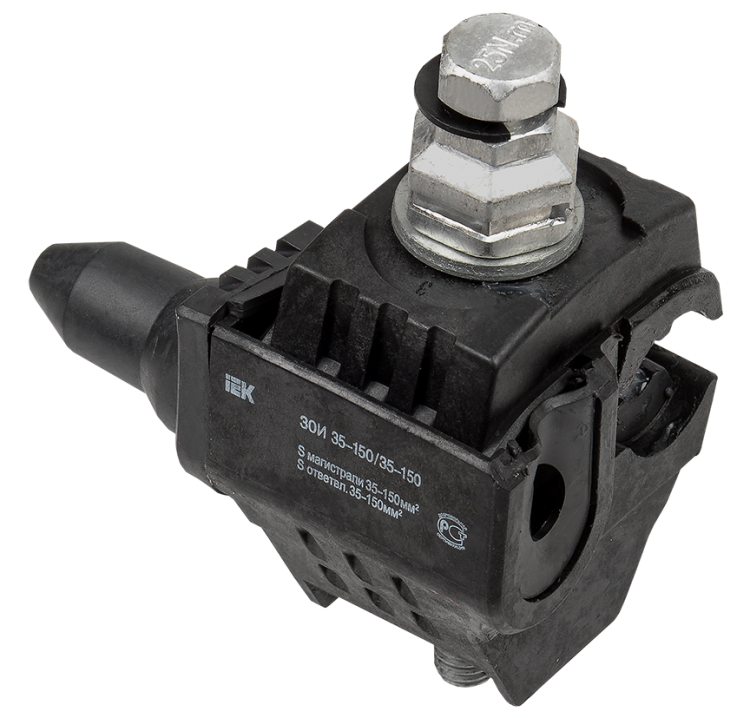

Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P70/P95/P4X-150D) IEK UZA-11-D35-D150-1

Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P70/P95/P4X-150D) от IEK предназначен для безопасного ответвления тока от основного силового кабеля без демонтажа изоляции - идеально подходит для монтажа в воздушных ЛЭП и на столбах. Артикул uza-11-d35-d150-1 соответствует модели с номиналом 35–150 мм2.

Назначение и область применения

ЗОИ 35-150/35-150 используется для выполнения ответвлений от самонесущих изолированных проводов (СИП) напряжением до 1 кВ. Применяется при подключении абонентских линий: освещения, бытовых потребителей, оборудования на улице. Подходит для работы с фазными и нулевыми проводниками. Устройство позволяет выполнять ответвление без зачистки изоляции - снижает риск повреждения жилы и увеличивает срок службы соединения.

Технические характеристики

• Номинальное сечение главного провода: 35–150 мм2
• Номинальное сечение ответвления: 35–150 мм2
• Рабочее напряжение: до 1000 В
• Тип подключения: винтовое / болтовое
• Количество жил: одна (одножильная система)
• Диапазон рабочих температур: от –60 C до +80 C
• Степень защиты корпуса: IP67 (защита от пыли и временного погружения в воду)
• Срок службы: 40 лет
• Материал корпуса: термопластик, армированный стекловолокном

Совместимость и монтаж

ЗОИ 35-150/35-150 совместим с любыми СИП-проведами сечением от 35 до 150 мм2. Монтаж выполняется вручную:

• Установите зажим на магистральный провод так, чтобы он находился между двумя точками крепления
• Вставьте ответвительный провод в специальное гнездо
• Затяните болт до момента срыва головки - это гарантирует правильное усилие и прокалывание изоляции
• Не требуется зачищать жилы - изоляция пробивается автоматически
• Болты заранее обвальцованы - исключают случайное распадение комплекта при перевозке или хранении

Перед установкой проверьте соответствие сечения проводов указанным в характеристиках. Нельзя использовать для многожильных проводов сечением менее 35 мм2 или более 150 мм2.

Безопасность и стандарты

ЗОИ 35-150/35-150 прошел сертификационные испытания: выдержал погружение на 1 метр в воду в течение 1 минуты при подаче переменного напряжения 6 кВ, 50 Гц. Это подтверждает высокую степень электроизоляции и герметичности даже после длительного воздействия влаги. Соответствует требованиям к устройствам для воздушных линий электропередачи до 1 кВ.

Преимущества

• Автоматическое прокалывание изоляции - не требует подготовки проводов
• Герметичная конструкция - защищена от влаги, пыли, коррозии
• Фиксация болта с контролируемым моментом - исключает перегрузку и недостаточное давление
• Высокая механическая прочность корпуса - выдерживает нагрузки при ветре и замерзании
• Долгий срок службы - 40 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для медных однопроволочных жил меньше 35 мм2 - не будет гарантированного прокалывания
• Не рекомендован для подземной прокладки - хотя IP67, но не рассчитан на постоянное погружение
• Не допускается использование в цепях выше 1000 В - риск пробоя изоляции
• Не подходит для многожильных проводов с большим количеством тонких элементов - возможно нарушение плотности контакта
• Не следует применять в условиях постоянных ударных нагрузок - например, рядом с работающими механизмами

Примеры использования

• Подключение светильников к СИП на уличных фонарях
• Отвод питания к домашней сети от воздушной линии
• Обустройство ответвлений на трансформаторных будках
• Добавление новых абонентов в существующую ЛЭП без отключения энергии
• Монтаж систем видеонаблюдения и связи на опорах

Практические советы

• Выбирая зажим, ориентируйтесь на максимальное сечение провода - лучше взять запас, чем рисковать плохим контактом
• Проверяйте целостность корпуса перед установкой - трещины или деформации недопустимы
• Не используйте инструменты с большими рычагами - достаточно обычного ключа; переусиливать нельзя
• После монтажа проверьте легкое движение провода внутри зажима - если есть люфт, значит, контакт слабый
• На холоде (ниже –30 C) нагрейте зажим руками перед установкой - пластик становится хрупче
• Артикул uza-11-d35-d150-1 - единственный подходящий вариант для сечений 35–150 мм2 в серии ЗОИ от IEK
