Зажим анкерный клиновой PA2000Rpi 1х70-95 мм2 PROxima | pa-2000Rpi EKF

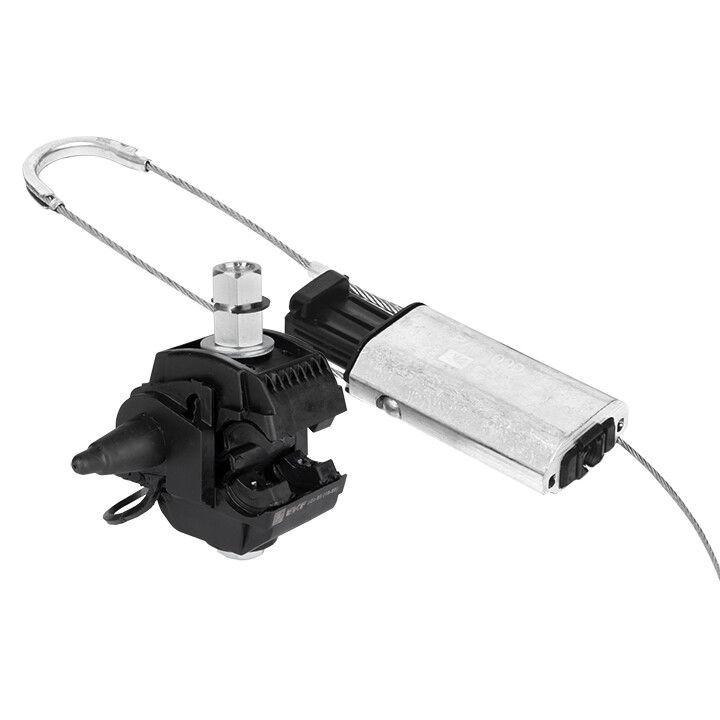

Зажим анкерный клиновой PA2000Rpi 1х70-95 мм2 EKF PROxima предназначен для надежного анкерного крепления изолированных проводов СИП-3 на воздушных линиях электропередачи напряжением 6–20 кВ. Благодаря встроенному тросу из нержавеющей стали и системе отведения потенциала, этот зажим обеспечивает безопасную работу в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

PA2000Rpi 1х70-95 мм2 EKF PROxima используется исключительно для фиксации изолированных проводов СИП-3 на опорах воздушных линий электропередачи (ВЛЭП) 6–20 кВ. Применяется там, где требуется механическая прочность и электробезопасность - например, на угловых, анкерных и концевых опорах. Подходит для установки в районах с суровым климатом и высокой степенью загрязнения воздуха.

Технические характеристики

• Диаметр натяжного троса: 70–95 мм2 - соответствует сечению проводов СИП-3;
• Материал корпуса: алюминий с лакированным покрытием - легкий, коррозионностойкий;
• Материал внутреннего элемента: полиамид - устойчив к УФ-излучению и химическим воздействиям;
• Рабочая температура: от –60 C до +50 C - работает в Арктике и жарком климате;
• Количество подключаемых проводов: один - предназначен для одиночного СИП-3;
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции;
• Трос из нержавеющей стали - обеспечивает механическую прочность и долгий срок службы;
• Встроенная система отведения потенциала - трос соединён с проводником внутри зажима, который передает потенциал на корпус.

Совместимость и монтаж

PA2000Rpi 1х70-95 мм2 EKF PROxima совместим только с изолированными проводами СИП-3 указанного сечения. Для правильного монтажа необходимо:

• Убедиться, что диаметр провода попадает в диапазон 70–95 мм2 - не допускается использование с другими типами проводов (например, СИП-4 или АС);
• Подсоединить трос уравнивания потенциала через входящий в комплект ответвительный прокалывающий зажим - он обеспечивает контакт между проводом и корпусом зажима;
• Не использовать инструменты с острыми гранями - риск повреждения изоляции провода;
• Затяжку выполнять равномерно, без перегрузки - чтобы не деформировать клиновые элементы.

Безопасность и стандарты

Зажим PA2000Rpi 1х70-95 мм2 EKF PROxima спроектирован с учетом требований к безопасности ВЛЭП. Встроенная система отведения электростатического потенциала снижает риск поражения током при обслуживании. Лакированное покрытие предотвращает образование коррозии даже при длительном контакте с влагой. Соответствует требованиям ГОСТ Р МЭК 61284 и нормам энергетических компаний РФ.

Преимущества

• Высокая механическая прочность благодаря стальному тросу и усиленному клину;
• Автоматическое отведение электрического потенциала - снижает риск возникновения паразитных токов;
• Стойкость к УФ-излучению и экстремальным температурам - не трескается и не теряет форму;
• Лакированное алюминиевое покрытие - защищает от коррозии без необходимости дополнительной окраски;
• Долгий гарантийный срок - 84 месяца - свидетельство качества сборки и материалов.

Ограничения применения

• Не применяется для проводов других типов - только СИП-3 сечением 70–95 мм2;
• Не предназначен для использования в качестве поддерживающего зажима - только для анкерного закрепления;
• Не рекомендован для установки на металлических опорах без изоляционных переходов - возможен замыкание на корпус;
• Не следует применять в местах постоянного механического воздействия (вибрация, удары) - риск расшатывания клиньев.

Примеры использования

• Анкерная опора ВЛЭП 10 кВ в северных регионах России - выдерживает зимние нагрузки и обледенение;
• Концевая опора на границе участка - фиксирует СИП-3 и отводит потенциал в заземление;
• Угловая опора с большим углом поворота - принимает значительное натяжение провода;
• Линии вблизи морского побережья - устойчив к солевому туману и коррозии.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте зажим для 35 мм2 или 120 мм2;
• Обязательно подключите прокалывающий зажим - без него система отведения потенциала не будет работать;
• При установке на деревянных опорах используйте изолирующую прокладку между зажимом и древесиной - предотвратите увлажнение;
• Проверяйте затяжку после первых 2–3 недель эксплуатации - возможно ослабление при осадке провода;
• Не смазывайте детали маслом или grease - это нарушает контакт и снижает эффективность отведения потенциала.
