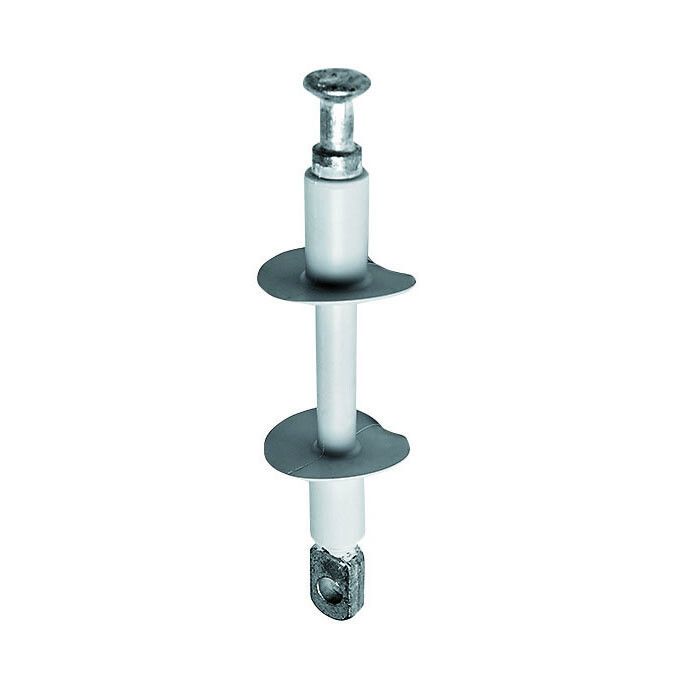

Изолятор натяжной полимерный SML 70/10 10 кВ 70 кН Нилед 13422092

Изолятор натяжной полимерный SML 70/10 6-10 кВ от бренда НИЛЕД (артикул 13422092) предназначен для надежного крепления и изоляции проводов на воздушных линиях электропередачи и в распределительных устройствах подстанций. Его прочная конструкция и устойчивость к внешним воздействиям делают его подходящим решением для суровых климатических условий.

Назначение и область применения

Изолятор натяжной полимерный SML 70/10 6-10 кВ используется для механического крепления и электрической изоляции проводов в воздушных линиях электропередачи напряжением 6–10 кВ. Применяется также в распределительных устройствах электростанций и подстанций. Подходит для установки на опорах ЛЭП, где требуется выдерживать значительные натяжения провода.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Тип: натяжной
• Материал: полимер (цельнолитая кремнийорганическая оболочка)
• Механическая прочность: минимум 70 кН (МРН)
• Сечение жилы провода: 16–95 мм2
• Диапазон рабочих температур: от –60 C до +50 C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев
• Способ монтажа: стационарный

Совместимость и монтаж

Изолятор SML 70/10 6-10 кВ оснащен напрессованными стальными оцинкованными оконцевателями, что обеспечивает совместимость со стандартными зажимами и крепежами для проводов. Для монтажа используются болтовые соединения, соответствующие нагрузкам на натяжение. Установка выполняется на опоры ЛЭП с учетом расчетного натяжения провода. Диаметр посадочных мест рассчитан под типовые фурнитуру и гирлянды.

Безопасность и стандарты

Конструкция изолятора соответствует требованиям к изоляционным устройствам для ВЛ напряжением до 20 кВ. Кремнийорганическая оболочка предотвращает образование поверхностных разрядов даже при загрязнении. Высокая прочность стеклопластикового стержня исключает риск хрупкого разрушения. Гарантия 60 месяцев подтверждает соответствие нормам долговечности.

Преимущества

• Высокая механическая прочность (70 кН) позволяет использовать в линиях с большими натяжениями
• Цельнолитая оболочка исключает попадание влаги внутрь и снижает риск трещин
• Устойчивость к ультрафиолету продлевает срок службы в открытых условиях
• Широкий температурный диапазон (-60…+50 C) обеспечивает работу в Арктике и южных регионах
• Замена традиционных фарфоровых изоляторов - меньше вес, выше безопасность при разрушении

Ограничения применения

Не предназначается для использования в средах с постоянным контактом с маслом, кислотами или щелочами. Не рекомендуется применять в качестве штыревого или поддерживающего изолятора - только для натяжных участков. Не допускается использование при напряжении свыше 10 кВ без проверки проектной документации.

Примеры использования

• Крепление проводов СИП на опорах ВЛ 10 кВ
• Натяжные участки между анкерными опорами
• Переходы через дороги, реки, железнодорожные пути
• Подвеска проводов в распределительных пунктах подстанций

Практические советы

• При замене старых фарфоровых изоляторов учтите меньший вес полимерного - возможно потребуется пересмотреть крепление кронштейнов
• Проверьте соответствие сечения провода (16–95 мм2) перед установкой - превышение может вызвать перегрузку
• При монтаже используйте только рекомендованные затяжные моменты - переусилие повредит оконцеватель
• Обследуйте поверхность изолятора перед установкой: наличие царапин глубже 0,5 мм требует замены
• В районах с частыми гололедами - регулярно контролируйте состояние оболочки после зимних нагрузок
