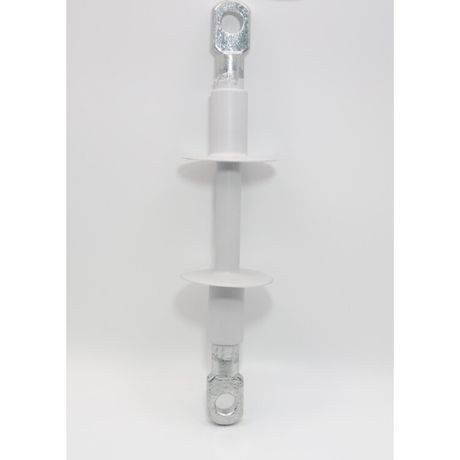

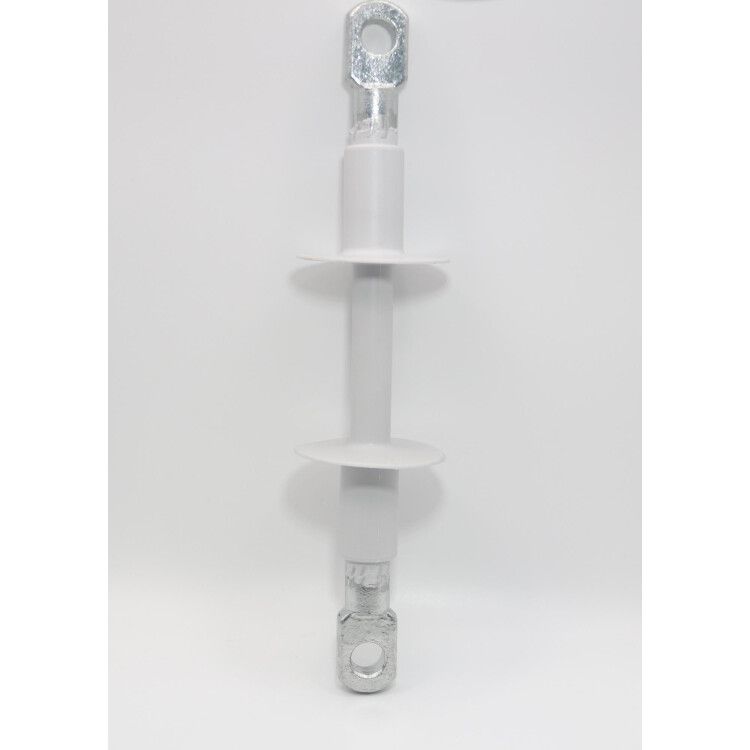

Изолятор полимерный SML 70/10 СС |13400142| NILED НИЛЕД

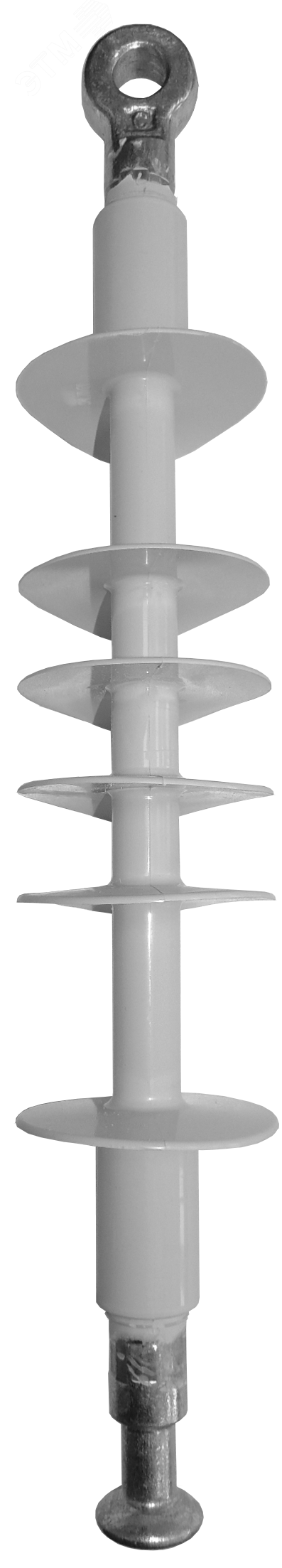

Изолятор полимерный SML 70/10 СС от бренда НИЛЕД - это стационарный изоляционный элемент для воздушных линий электропередачи 6–20 кВ, предназначенный для надежного крепления неизолированных и защищённых проводов. Его прочная конструкция и устойчивость к внешним воздействиям делают его подходящим решением для суровых климатических условий.

Назначение и область применения

Изолятор полимерный SML 70/10 СС используется в качестве основного изолирующего компонента в узлах крепления проводов на воздушных линиях электропередачи напряжением 6–20 кВ. Применяется как на опорах ЛЭП, так и на ответвлениях, где требуется механическая прочность и долговечная электрическая изоляция. Подходит для установки в районах с повышенной запыленностью, влажностью и перепадами температур.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Механическая прочность (МРН): не менее 70 кН
• Наружный диаметр: 90 мм
• Сечение жилы провода: 16–95 мм2
• Материал корпуса: кремнийорганическая резина с ребристой поверхностью
• Основа стержня: высокопрочный стеклопластик
• Оконцеватели: стальные, оцинкованные, напрессованные (тип Г, П, С)
• Диапазон рабочих температур: от –60 C до +50 C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Изолятор полимерный SML 70/10 СС монтируется стационарно на опорах ЛЭП. Для фиксации используются напрессованные металлические оконцеватели трёх типов: «гнездо» (Г), «пестик» (П) и «серьга» (С). Выбор типа зависит от способа крепления провода и конструкции опоры. Обязательно проверяйте соответствие диаметра крепёжного элемента и сечения провода (16–95 мм2). Крепление выполняется с использованием болтов и зажимов, совместимых с габаритами оконцевателей. Не допускается применение инструментов, вызывающих местную деформацию оболочки.

Безопасность и стандарты

Изолятор полимерный SML 70/10 СС соответствует требованиям к изоляторам для распределительных сетей 6–20 кВ. Кремнийорганическая оболочка обеспечивает самозатухание при поверхностном пробое и предотвращает образование токопроводящих плёнок. Устойчивость к ультрафиолету и широкий температурный диапазон позволяют использовать изделие в условиях экстремального климата без снижения изоляционных свойств.

Преимущества

• Высокая механическая прочность (70 кН) - выдерживает значительные нагрузки от проводов и ветра
• Кремнийорганическая оболочка - устойчива к загрязнениям, влаге и старению
• Отсутствие хрупкости - безопаснее стекло- и фарфоровых аналогов
• Не требует обслуживания - не нуждается в регулярной мойке или осмотре
• Легкий вес - упрощает транспортировку и монтаж

Ограничения применения

Изолятор полимерный SML 70/10 СС не предназначен для использования в системах постоянного тока выше 10 кВ. Не рекомендуется применять в зонах с частыми импульсными перенапряжениями без дополнительной защиты. Также не следует использовать в средах с агрессивными химическими выбросами (например, рядом с химпроизводствами), которые могут повредить кремнийорганическую оболочку. Максимальная температура эксплуатации - +50 C; превышение может снизить срок службы.

Примеры использования

• Крепление АС-50/8 на опорах ВЛ-10 кВ в северных регионах России
• Установка на анкерных опорах в горных районах с сильным ветром
• Замена фарфоровых изоляторов на участках с высокой запылённостью
• Монтаж на ответвлениях к промышленным объектам с потреблением до 95 мм2

Практические советы

• Перед монтажом проверьте целостность оболочки - трещины или вмятины недопустимы
• При использовании типа «серьга» (С) убедитесь, что крюк крепления имеет достаточную грузоподъёмность
• Не затягивайте соединения с усилием свыше 40 Нм - это может повредить внутренний стержень
• Для районов с частыми гололёдами используйте изоляторы с увеличенным числом рёбер - SML 70/10 СС уже оптимизирован для этого
• Артикул 13400142 - единственный номер для заказа данного исполнения; другие артикулы могут отличаться по типу оконцевателя
