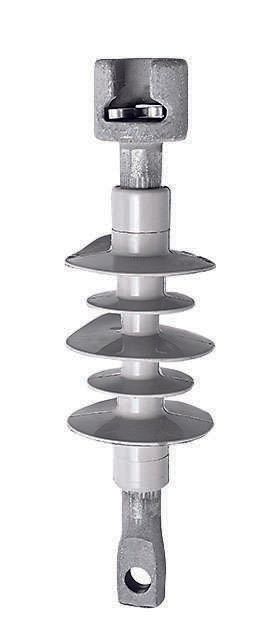

Изолятор полимерный натяжной SML 70/10 ГС 10 кВ 70 кН НИЛЕД 13400132

Полимерный натяжной изолятор SML 70/10 ГС от бренда НИЛЕД (артикул 13400132) предназначен для надёжной фиксации и электроизоляции проводов на воздушных линиях электропередачи и в распределительных устройствах подстанций. Его прочная конструкция и устойчивость к экстремальным условиям делают его подходящим решением для холодных регионов.

Назначение и область применения

Полимерный натяжной изолятор SML 70/10 ГС используется для механического крепления и электрической изоляции проводов на ЛЭП напряжением 6–20 кВ. Применяется в распределительных устройствах электростанций и подстанций. Подходит для установки в условиях повышенной влажности, запылённости и перепадов температур. Обеспечивает безопасную работу в сетях с постоянным и переменным током.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Материал корпуса: кремнийорганическая резина с ребристой поверхностью
• Несущий элемент: стеклопластиковый стержень с минимальной предельной нагрузкой 70 кН
• Наружный диаметр: 90 мм
• Сечение крепимых проводов: 16–95 мм2
• Диапазон рабочих температур: от -60 C до +50 C
• Климатическое исполнение: УХЛ-1 (для умеренного и холодного климата)
• Стойкость к УФ-излучению: да - материал не выгорает на солнце
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Полимерный натяжной изолятор SML 70/10 ГС имеет напрессованные стальные оцинкованные оконцеватели - они совместимы со стандартными зажимами и крепёжными деталями для натяжных опор. Монтаж осуществляется стационарно: изолятор закрепляется между двумя точками крепления провода, воспринимая растягивающие усилия. Для правильной установки необходимо соблюдать рекомендованное сечение провода (16–95 мм2) и использовать соответствующие болтовые соединения. Диаметр 90 мм требует проверки свободного прохода в крепёжных элементах.

Безопасность и стандарты

Изолятор соответствует требованиям к работе в сетях до 20 кВ и обеспечивает необходимую электрическую прочность при нормальных и аварийных режимах. Кремнийорганическая оболочка снижает риск поверхностных пробоев даже при загрязнении. Высокая степень защиты от внешних воздействий позволяет применять изделие без дополнительных мер по очистке или покрытию.

Преимущества

• Высокая механическая прочность - стержень выдерживает нагрузку до 70 кН, что обеспечивает надёжность при сильном ветре или обледенении
• Устойчивость к ультрафиолету - не теряет свойств под длительным солнечным светом
• Широкий температурный диапазон - работает в суровых климатических условиях, включая Арктику
• Легкий вес по сравнению с фарфоровыми аналогами - упрощает транспортировку и монтаж
• Цельнолитая оболочка исключает расслоение и попадание влаги внутрь

Ограничения применения

Полимерный натяжной изолятор SML 70/10 ГС не предназначен для использования в качестве поддерживающего изолятора - он рассчитан только на натяжение. Не следует применять в средах с химически активными газами или агрессивными жидкостями, не указанными в документации. Также не допускается использование при температурах ниже -60 C или выше +50 C - возможна потеря механической прочности или эластичности материала.

Примеры использования

• Натяжные участки ВЛ-10 кВ в северных регионах России
• Переходы через реки и долины, где требуется высокая механическая нагрузка
• Подстанции с компактными распределительными устройствами
• Линии в зонах с частыми осадками, гололёдом и песчаными бурями

Практические советы

• Проверьте соответствие сечения провода (16–95 мм2) перед монтажом - слишком толстый провод может повредить оконцеватель, слишком тонкий - не обеспечит плотного контакта
• При установке используйте только специализированные инструменты для затяжки - переусиливать нельзя, чтобы не деформировать стеклопластиковую сердцевину
• При хранении избегайте прямого контакта с острыми предметами - царапины на оболочке могут стать местом начала трещин
• Для обслуживания ЛЭП в зимний период - не применяйте металлические щётки для удаления льда; достаточно мягкой щётки или воды под давлением
