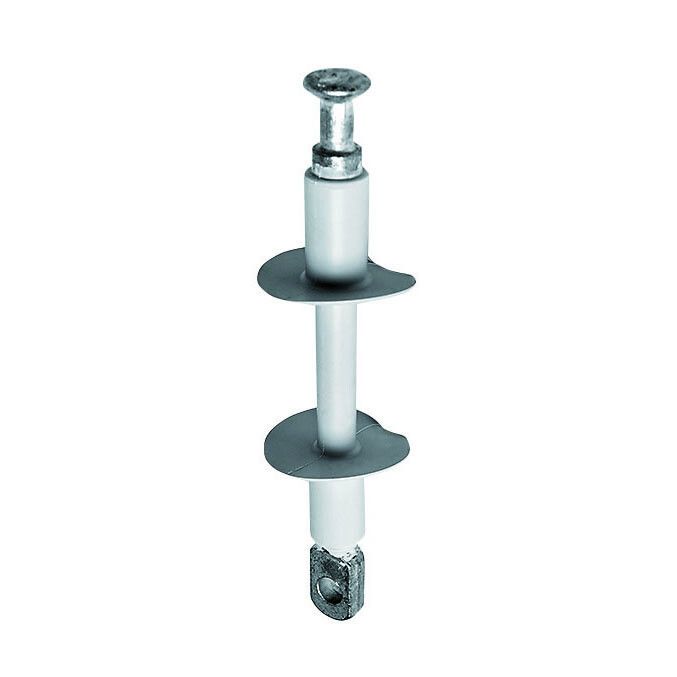

Изолятор полимерный SML 70/10 ГП 10 кВ 70 кН НИЛЕД 13400182

Изолятор полимерный SML 70/10 ГП от НИЛЕД предназначен для надежного крепления и изоляции проводов на воздушных линиях 6–20 кВ. Его прочная конструкция с кремнийорганической оболочкой обеспечивает долгую работу даже в условиях повышенной влажности и загрязнения.

Назначение и область применения

Изолятор полимерный SML 70/10 ГП используется в узлах крепления неизолированных и защищённых проводов на воздушных линиях электропередач напряжением 6–20 кВ. Применяется в сетях городской и сельской электросетевой инфраструктуры, на опорах ЛЭП, в местах перехода провода с одной опоры на другую. Подходит для установки в районах с высокой запыленностью, засоленностью воздуха или частыми осадками.

Технические характеристики

• Механическая разрушающая нагрузка (МРН): не менее 70 кН - способен выдерживать значительные механические усилия от натяжения проводов и ветровых нагрузок;
• Материал стержня: высокопрочный стеклопластик - обеспечивает жёсткость и устойчивость к деформациям;
• Оболочка: цельнолитая кремнийорганическая резина с ребристой поверхностью - повышает водоотталкивающие свойства и предотвращает образование сплошной плёнки воды при дожде;
• Оконцеватели: стальные, оцинкованные, напрессованные - обеспечивают прочное соединение с крепёжными элементами и устойчивость к коррозии;
• Тип оконцевателя: «гнездо» (Г) - позволяет использовать изолятор в комбинации с «пести́ком» или другими типами для формирования цепочки;
• Напряжение класса: 10 кВ - соответствует требованиям для распределительных сетей до 20 кВ.

Совместимость и монтаж

Изолятор полимерный SML 70/10 ГП совместим с фурнитурой для крепления проводов на опорах ВЛ 6–20 кВ. Для сборки используются пары «гнездо–пестик» или «гнездо–серьга». Установка выполняется с помощью стандартных гаечных ключей - затяжка должна осуществляться согласно рекомендациям производителя по моменту затяжки. Не допускается применение ударных инструментов при монтаже. Обратите внимание: посадочный диаметр оконцевателя рассчитан под стандартные болты и шпильки, используемые в опорной арматуре ЛЭП.

Преимущества

• Высокая механическая прочность - безопасна при больших нагрузках на растяжение;
• Устойчивость к загрязнению и атмосферным воздействиям благодаря кремнийорганической оболочке - снижает риск поверхностных пробоев;
• Легкий вес по сравнению с фарфоровыми аналогами - упрощает транспортировку и монтаж;
• Не требует ежегодной мойки - экономит время и средства на обслуживание;
• Стеклопластиковый сердечник не трескается при перепадах температур - увеличивает срок службы.

Ограничения применения

• Не предназначена для использования в системах выше 20 кВ - превышение напряжения недопустимо;
• Не следует применять в условиях постоянного контакта с химически активными жидкостями (например, маслом, растворителями);
• Запрещено использование при температурах ниже –50 C и выше +50 C - выход за диапазон может повредить оболочку;
• Не рекомендуется для установки в зонах с высокой вероятностью механических повреждений (например, рядом с дорогами с крупногабаритным транспортом).

Примеры использования

• Крепление АС проводов на угловых опорах ЛЭП 10 кВ;
• Формирование ответвлений от основной линии с использованием пары «гнездо–пестик»;
• Подвеска проводов на промежуточных опорах в северных регионах с частыми гололёдами;
• Замена старых фарфоровых изоляторов на современные легкие аналоги при модернизации ЛЭП.

Практические советы

• Перед монтажом проверьте целостность оболочки - наличие трещин, вмятин или следов механического воздействия является причиной брака;
• При комплектации цепочек из нескольких изоляторов соблюдайте чередование типов оконцевателей (Г–П–Г–П) для равномерного распределения нагрузки;
• Храните изоляторы в сухом месте, избегая длительного прямого солнечного света - это продлевает срок службы кремнийорганической оболочки;
• Изолятор полимерный SML 70/10 ГП от НИЛЕД имеет артикул 13400182 - сверяйте его при заказе, чтобы исключить замену на другие модели с меньшей МРН.
