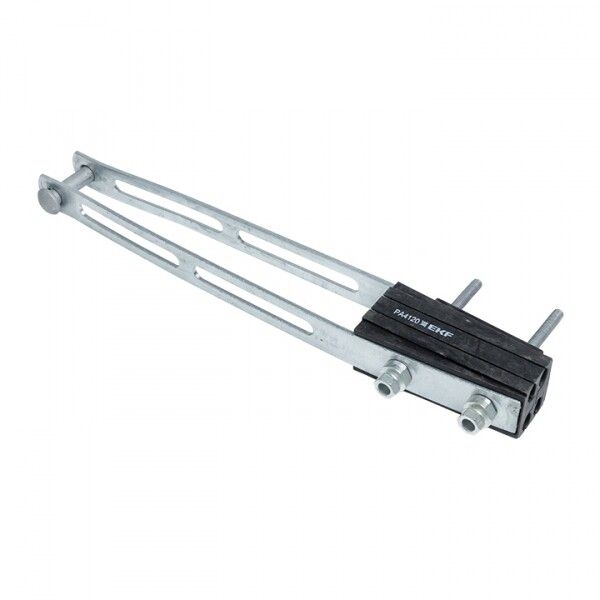

Зажим анкерный PROxima EV019449 4х50-120 мм2 EKF pa-4120

Зажим анкерный 4х50-120 мм2 от EKF (артикул pa-4120) предназначен для надёжного крепления самонесущих изолированных проводов СИП-4 на опорах, крюках и кронштейнах. Он сочетает прочность стали и устойчивость полиамида к внешним воздействиям, обеспечивая долгую службу в суровых условиях.

Назначение и область применения

Зажим анкерный 4х50-120 мм2 используется для фиксации СИП-4 при монтаже воздушных линий электропередачи. Применяется для анкерного крепления как магистральных участков, так и абонентских ответвлений. Подходит для установки на столбах, стеновых кронштейнах и других несущих элементах. Работает в условиях открытой местности, где важна устойчивость к ветру, перепадам температур и атмосферной влаге.

Технические характеристики

• Диапазон сечения кабеля: 50–120 мм2 (соответствует диаметру кабеля 10,8–16,7 мм)
• Диаметр натяжного троса: 13,1 мм - совместим с типичными сталеалюминиевыми тросами для крепления
• Максимальная растягивающая нагрузка: 39 200 Н (около 4 тонн силы) - выдерживает значительные механические усилия
• Материал корпуса: полиамид (высокопрочный пластик) с внутренней стальной вставкой - гарантирует жесткость и антикоррозийную стойкость
• Исполнение: неизолированный - требует наличия изоляции самого провода СИП-4
• Рабочая температура: от –60 C до +50 C - подходит для холодных регионов и летней жары
• Покрытие поверхности: лакированное - защищает от окисления и снижает влияние УФ-излучения
• Цвет: серый - соответствует стандартной цветовой гамме комплектующих EKF PROxima
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и сборки

Совместимость и монтаж

Зажим анкерный 4х50-120 мм2 совместим со всеми типами СИП-4, имеющими сечение от 50 до 120 мм2. Для монтажа требуется:

• Правильно выбрать место крепления - на крюке, кронштейне или специальной планке
• Убедиться, что диаметр провода попадает в допустимый диапазон (10,8–16,7 мм)
• Затянуть болтовое соединение до упора - не переусердствовать, чтобы не повредить полиамид
• Проверить плотность прилегания кабеля - между зажимом и изоляцией не должно быть люфта

Не используйте этот зажим для многожильных проводов без изоляции или для кабелей с другим типом оболочки - он рассчитан исключительно на СИП-4.

Безопасность и стандарты

Зажим анкерный 4х50-120 мм2 соответствует требованиям к электроустановкам для воздушных ЛЭП напряжением до 1 кВ. Произведён в соответствии с технологическими нормами EKF PROxima. Материалы прошли тестирование на устойчивость к УФ-излучению, химической коррозии и термическим циклам. Гарантия 7 лет подтверждает соответствие требованиям безопасности при длительной эксплуатации.

Преимущества

• Высокая прочность благодаря комбинированной конструкции: стальная вставка внутри полиамида
• Стойкость к экстремальным температурам - работает даже в Арктике и пустыне
• Устойчивость к УФ-излучению - не трескается и не выцветает под прямыми солнечными лучами
• Лакированное покрытие предотвращает образование налёта и коррозию
• Серый цвет не бросается в глаза - эстетично вписывается в ландшафт ЛЭП

Ограничения применения

• Не предназначена для крепления проводов с сечением менее 50 мм2 или более 120 мм2 - возможен проскальзывание или деформация
• Не использовать для кабелей без изоляции - зажим не создаёт электрическую изоляцию
• Не рекомендован для частого демонтажа - многократные разборки снижают надёжность затяжки
• Не применять в средах с постоянным контактом с кислотами, щелочами или растворителями - хотя материал устойчив к атмосферным условиям, химически активные жидкости могут повредить полиамид

Примеры использования

• Крепление СИП-4 70 мм2 на угловом кронштейне при входе в дом
• Анкерное закрепление ответвления от магистрали к деревне
• Фиксация провода на промежуточной опоре в районе с сильными порывами ветра
• Установка на железобетонном столбе в северных регионах России

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже небольшое отклонение может вызвать плохое прилегание
• При использовании на кронштейнах с круглым креплением убедитесь, что зажим плотно сидит - при необходимости подложите прокладку
• Не забудьте оставить запас провода перед зажимом - минимум 15 см для последующего обслуживания
• При замене старого зажима - осмотрите состояние провода под ним; возможно, есть повреждение изоляции
• Храните в сухом месте - хоть изделие устойчиво к влаге, длительное намокание может способствовать накоплению грязи в механизме
