Крепление для СИП на столб

Аксессуары для монтажа самонесущих изолированных проводов (СИП) на опорах и столбах. Применяются в воздушных линиях электропередачи 0,4–1 кВ.

Как выбрать

Основные параметры, влияющие на выбор крепежа для СИП:

• Тип крепления: анкерное (для натяжения провода) или поддерживающее (промежуточная фиксация). Анкерные рассчитаны на большие нагрузки, поддерживающие - для равномерного распределения веса провода.
• Предельная нагрузка: зависит от сечения провода и длины пролета. Перегрузка крепежа приводит к деформации и авариям. Нагрузка указывается в кН (килоньютонах).
• Сечение провода: крепеж должен соответствовать диапазону сечений СИП (например, 16–95 мм2). Несоответствие снижает надёжность фиксации.
• Материал и защита: сталь - прочнее, но может корродировать; алюминиевые сплавы и полимеры устойчивы к коррозии, но менее прочны. Горячее цинкование увеличивает срок службы.
• Способ монтажа: на анкерных болтах, монтажной ленте или непосредственно на опоре. От способа зависит скорость установки и необходимость в спецоборудовании.

Выбор по характеристикам

Анкерные кронштейны для натяжения СИП

Предназначены для передачи тягового усилия от провода на опору. Используются на угловых, концевых и переходных опорах. Выдерживают значительные нагрузки (до 15–22 кН). Могут крепиться на анкерные болты или монтажную ленту. Конструкция из алюминиевого сплава или стали обеспечивает коррозионную стойкость и достаточную прочность. Подходят для участков с длинными пролётами и сложным рельефом.

Товары: [1] [2] [3] [4]

Поддерживающие кронштейны и зажимы

Применяются для промежуточного крепления СИП на прямых участках трассы. Служат для фиксации провода без передачи значительных усилий на опору. Нагрузка ниже (до 12–15 кН), но важна устойчивость к вибрациям и ветровым нагрузкам. Чаще всего используются в паре с зажимами (например, ES-1500, PS-1500). Монтаж без инструмента упрощает работу на высоте.

Товары: [5] [6] [7] [8]

Фасадные и промежуточные крепления

Используются при прокладке СИП вдоль стен зданий или по фасадам. Изготавливаются из атмосферостойкого пластика, что делает их диэлектриками - не требуется дополнительная изоляция. Крепление осуществляется через дюбели или монтажную ленту. Подходят для абонентских ответвлений. Ограничены по нагрузке (обычно до 2–3 кН), поэтому не применяются на магистральных линиях.

Товары: [9] [10] [11] [12] [13]

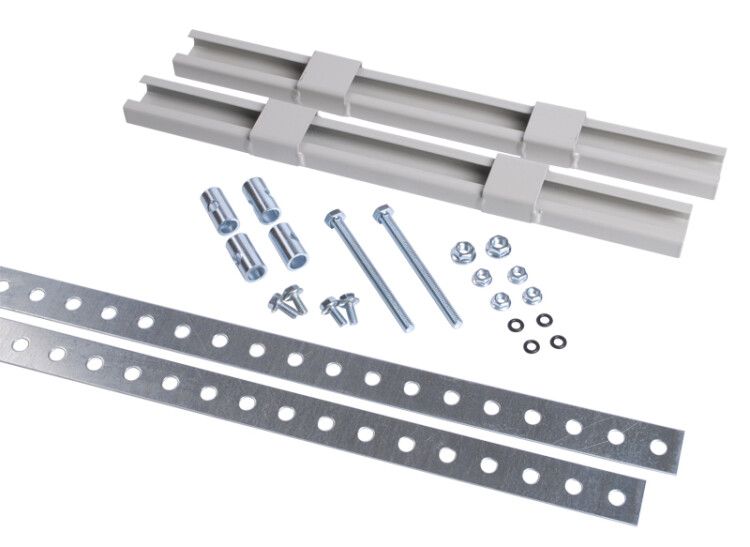

Комплекты для крепления щитов и оборудования

Не являются крепежом для самого СИП, но часто ошибочно попадают в поиск. Предназначены для монтажа распределительных шкафов, светильников или учётных щитов на те же опоры, где проходит СИП. Выдерживают нагрузку до 100 кг, материал - сталь, часто с оцинковкой. Применяются на объектах энергораспределения, но не взаимозаменяемы с крепежом для проводов.

Товары: [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27]

Выбор по бюджету

Бюджетные решения

В этой категории - пластиковые фасадные крепления ([9] [11]) и одиночные зажимы малого сечения ([12] [28]). Они подходят для временной прокладки, внутридворовых ответвлений или при ограниченном бюджете. Что теряешь: сниженная механическая прочность (до 3,5 кН), меньший срок службы на открытых участках, невозможность использования на магистралях. Такой крепёж оправдан при монтаже ввода в дом с минимальным пролётом.

Товары: [9] [11] [12] [28] [29] [4] [30] [3]

Средний сегмент

Наиболее сбалансированный вариант: стальные и алюминиевые кронштейны с нагрузкой 12–15 кН ([2] [5] [8]). Получаешь соответствие нормам «Россетей», устойчивость к коррозии, возможность многократного монтажа. Подходят для большинства типовых опор - деревянных, бетонных, металлических. Это выбор для постоянной эксплуатации в условиях переменных погодных нагрузок.

Товары: [2] [5] [8] [31] [32] [6] [7]

Высокий ценовой сегмент

Крепеж с заявленной разрушающей нагрузкой выше 20 кН ([33] [34] [1]). Используется на ответственных участках: переходы через дороги, длинные пролёты, районы с усиленным ветровым давлением. Получаешь запас прочности, многослойную систему фиксации, совместимость с крупными сечениями СИП (до 120 мм2). Однако такие решения избыточны для обычных уличных сетей и требуют точного расчёта нагрузок.

Товары: [33] [34] [1]

Выводы

Если задача - организовать ввод питания в дом с пролётом до 30 метров, достаточно фасадного крепления [11] или [9]. Для магистрального крепления СИП на промежуточных опорах выбирайте поддерживающие кронштейны [5] или [8]. На угловых и концевых опорах обязательны анкерные системы: [2] или [1]. Если проводка проходит по стене - используйте диэлектрические крепления [9] или [10]. Для ответственных участков с большим сечением провода (50–120 мм2) подойдут мощные зажимы [33] или [34]. Крепёж для щитов ([14] [21]) не заменяет крепление для СИП - они решают разные задачи.
