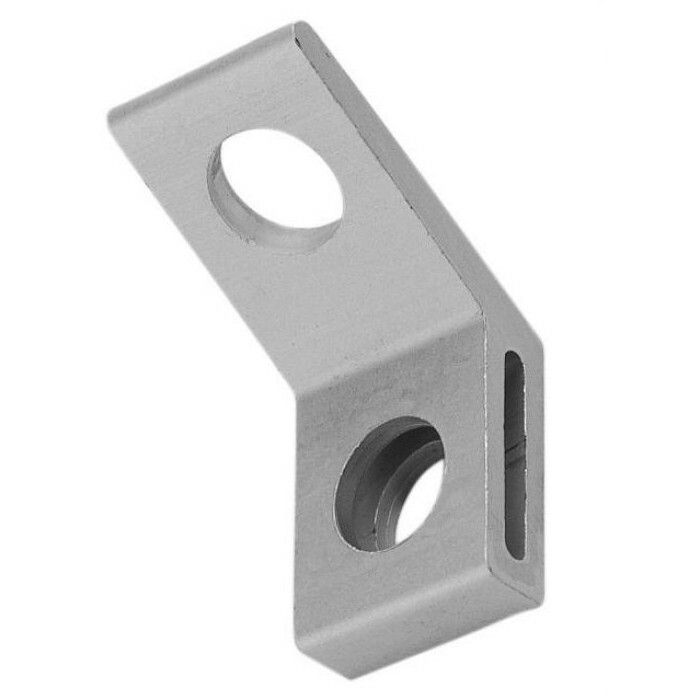

Кронштейн анкерный CA 25 (CA 16; CAB 25) (700 даН) ВК 20801251

Кронштейн анкерный (CA 25, CA 16, CAB 25) 700 даН ВК - надёжный элемент крепления для анкерных зажимов в линиях электропередачи, предназначенный для работы в экстремальных условиях. Бренд ВК обеспечил ему высокую прочность и долговечность, что делает этот кронштейн подходящим для постоянного монтажа на опорах и фасадах зданий.

Назначение и область применения

Кронштейн анкерный (CA 25, CA 16, CAB 25) 700 даН ВК используется для фиксации одного или двух анкерных зажимов на магистральных линиях СИП. Он применяется при строительстве и ремонте воздушных линий электропередачи, особенно там, где требуется жёсткая и долговечная точка крепления проводов. Подходит для установки на бетонные, металлические и деревянные опоры, а также на стены зданий.

Технические характеристики

• Максимальная нагрузка: 4 кН (эквивалентно 400 кг силы)
• Предельная нагрузка: 4 кН - максимальная допустимая нагрузка при нормальной эксплуатации
• Материал: сплав алюминиевый - лёгкий, коррозионностойкий, не требует покраски
• Диапазон рабочих температур: от -60 C до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы
• Стойкость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя
• Исполнение: зажим натяжной - предназначен для восприятия растягивающих усилий от провода

Совместимость и монтаж

Кронштейн анкерный (CA 25, CA 16, CAB 25) 700 даН ВК совместим со всеми типами анкерных зажимов, используемых в системах СИП. Монтаж возможен двумя способами:

• На анкер-болт - через предварительно просверленное отверстие в опоре или стене; болт должен соответствовать нагрузке и материалу основания
• На монтажную ленту - требует специального инструмента для затяжки; рекомендуется для быстрого монтажа на металлические конструкции

Необходимо проверить соответствие диаметра крепёжного отверстия и типа анкер-болта перед установкой. Кронштейн не имеет встроенного механизма регулировки - положение фиксировано после монтажа.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для внешних сетей. Соответствует нормам по механической прочности и устойчивости к агрессивным средам. Гарантийный срок 60 месяцев подтверждает соответствие требованиям безопасности при эксплуатации в линиях электропередачи.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву
• Устойчивость к перепадам температур и УФ-излучению - не нуждается в обслуживании
• Простота монтажа на любые поверхности - гибкость в применении
• Долгий срок службы - 5 лет гарантии и расчётный срок более 25 лет в штатном режиме

Ограничения применения

• Не предназначен для использования в качестве несущего элемента для тяжёлого оборудования - только для крепления СИП и анкерных зажимов
• Не следует использовать в местах с частыми ударными нагрузками (например, рядом с дорогами с интенсивным движением грузового транспорта)
• Требуется соблюдение правильного момента затяжки анкер-болта - недостаточная или избыточная затяжка снижают надёжность
• Не подходит для монтажа на хрупкие материалы (например, старый кирпич без армирования)

Примеры использования

• Крепление СИП на железобетонных опорах ЛЭП в северных регионах России
• Подвеска ответвлений от магистральной линии к фасаду многоэтажного дома
• Установка на столбах в районах с повышенной солнечной активностью (Южный Урал, Кавказ)
• Ремонтные работы на старых линиях, где необходимо заменить повреждённые крепления без демонтажа всей системы

Практические советы

• Перед монтажом проверьте, чтобы анкер-болт имел класс прочности не ниже 8.8 и был рассчитан на нагрузку 4 кН
• При использовании монтажной ленты обязательно примените специализированный инструмент - обычные плоскогубцы не обеспечивают равномерного натяжения
• Для многократного использования в ремонтных работах сохраняйте оригинальные крепёжные детали - они совместимы только с этим типом кронштейна
• Проверяйте состояние кронштейна каждые 2–3 года: осмотрите на трещины, деформации и следы коррозии (хотя сплав устойчив, механические повреждения возможны)
• При установке на стену здания убедитесь, что основание не является слоем теплоизоляции - крепление должно доходить до несущей стены
