Кронштейн анкерный СА 16,4кН | 10800241 NILED НИЛЕД

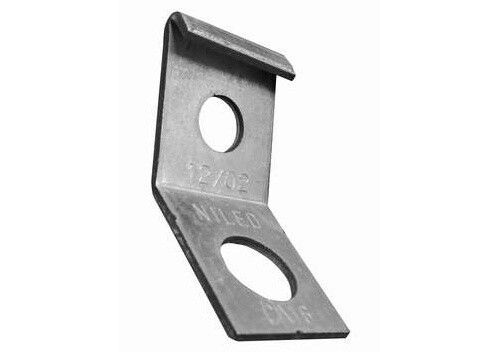

Кронштейн анкерный НИЛЕД CA 16, 4 кН - это надёжный элемент крепления для анкерных зажимов при организации ответвлений СИП от магистральной ЛЭП к вводам в здания. Изготовлен из алюминиевого сплава, выдерживает нагрузку до 4 кН и рассчитан на длительную эксплуатацию в суровых климатических условиях.

Назначение и область применения

Кронштейн анкерный НИЛЕД CA 16, 4 кН предназначен для фиксации анкерных зажимов при переходе воздушной линии СИП от магистральной опоры к вводу в дом или сооружение. Применяется в сетях напряжением до 1 кВ, где требуется прочное и долговечное крепление провода с учётом механических усилий. Подходит для установки на деревянные, железобетонные и металлические опоры, а также на стены зданий.

Технические характеристики

• Предельная нагрузка: 4 кН - обеспечивает безопасное крепление при максимальном натяжении СИП
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует покраски
• Рабочий температурный диапазон: от -60 C до +50 C - работает в любых климатических зонах России
• Устойчивость к УФ-излучению: да - не теряет прочность под прямыми солнечными лучами
• Сечение жилы: 16–95 мм2 - совместим с основными типами СИП (СИП-1, СИП-2, СИП-4)
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Кронштейн анкерный НИЛЕД CA 16, 4 кН крепится одним из двух способов:

• На опору: металлическая лента F 207 в один оборот + скрепа NC 20 или болт М8/М10
• На стену: шурупы или клиновые анкеры (по типу поверхности)

Не требует сверления глубоких отверстий. Конструкция позволяет легко регулировать положение зажима перед окончательным закреплением. Для монтажа используются комплектующие, рекомендованные производителем - F 207, NC 20, болты М8/М10. Совместим с анкерными зажимами серии CA и аналогичными изделиями по габаритам.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву
• Устойчивость к коррозии - не нуждается в обслуживании даже во влажной среде
• Защита от УФ - сохраняет форму и прочность при постоянном воздействии солнца
• Простота установки - минимум деталей, быстрый монтаж без специального инструмента
• Соответствие требованиям к системам СИП - сертифицирован для работы в распределительных сетях

Ограничения применения

• Не предназначен для крепления тяжёлых силовых кабелей (например, АВВГ, NYM) - только для СИП
• Не используется в качестве несущего элемента для перекрестного натяжения между двумя опорами
• Не допускается применение с болтами большего диаметра (более М10) - риск деформации корпуса
• Не следует использовать на повреждённых или хрупких поверхностях (трещины в бетоне, гнилая древесина)

Примеры использования

• Подключение дома к ЛЭП через СИП-4 16 мм2 с анкерным зажимом на столбе
• Ввод в частный дом с креплением к фасаду через кронштейн и клиновой анкер
• Обход препятствий (деревья, крыши) с использованием анкерного участка на стене здания
• Реконструкция старых ЛЭП с заменой деревянных креплений на современные алюминиевые

Практические советы

• Перед монтажом проверьте соответствие диаметра опоры - лента F 207 должна плотно обхватывать её без проскальзывания
• При креплении на стену используйте анкеры подходящей длины и типа (бетон, кирпич, газоблок)
• Не затягивайте болты слишком сильно - алюминиевый сплав чувствителен к перегрузкам
• Проверяйте состояние кронштейна после сильных ветров или гололёда - хотя он устойчив к нагрузкам, внешние факторы могут вызвать смещение
• Кронштейн анкерный НИЛЕД CA 16, 4 кН - идеальный выбор для районов с холодным климатом и высокой влажностью
