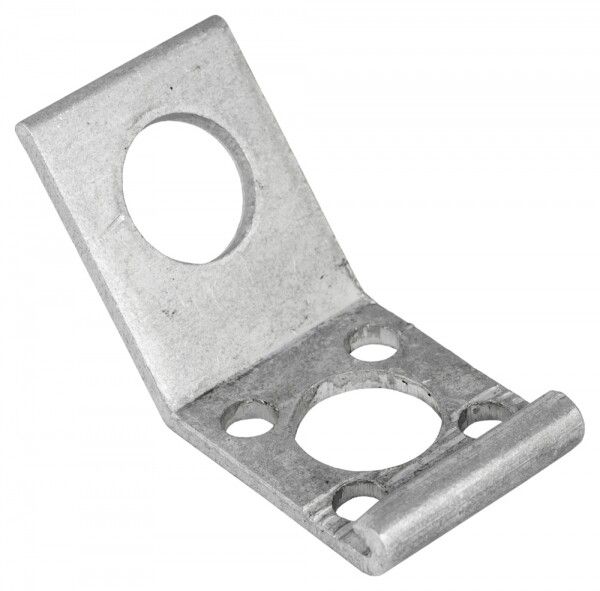

Кронштейн анкерный CА25 EKF PROxima | ca-25

Кронштейн анкерный CА25 от EKF - надёжный элемент для крепления анкерных зажимов на опорах ЛЭП или фасадах зданий. Изделие выполнено из алюминия, выдерживает экстремальные температуры и предназначено для долгосрочной эксплуатации в открытых условиях.

Назначение и область применения

Кронштейн анкерный CА25 используется для фиксации анкерных зажимов, которые удерживают абонентские ответвления проводов от воздушной линии к входу в здание или на опору. Применяется в сетях низкого напряжения - в жилой застройке, на промышленных объектах, в сельской местности. Подходит для установки на бетонные, кирпичные и металлические поверхности.

Технические характеристики

• Предельная нагрузка: 2900 Н - способен выдерживать механическую нагрузку от тросов и проводов с учётом ветровых и ледовых воздействий;
• Резьба: М12 - позволяет использовать стандартные болты и гайки для крепления;
• Материал: алюминий - легкий, прочный, устойчив к коррозии;
• Диапазон рабочих температур: от -60 до +60 C - работает в суровом климате, включая северные регионы;
• Тип соединения: отверстие - обеспечивает гибкость в монтаже через болтовые или шурупные крепления;
• Защитное покрытие: отсутствует - поверхность не окрашена, не требует обслуживания;
• Цвет: серый - естественный цвет алюминия, не влияет на эксплуатационные свойства;
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции;
• Исполнение: одностороннее - крепление выполняется с одной стороны, что удобно при ограниченном доступе.

Совместимость и монтаж

Кронштейн анкерный CА25 совместим с большинством стандартных анкерных зажимов, используемых в распределительных сетях. Для монтажа применяются:

• Стальная бандажная лента - для фиксации на цилиндрических поверхностях (например, деревянные столбы);
• Болты M12 - для крепления к бетону, кирпичу или металлическим конструкциям;
• Шурупы - при использовании на древесине или пластиковом основании (не рекомендуются для тяжёлых нагрузок).

Установка возможна на вертикальные и горизонтальные поверхности. Учитывайте посадочный диаметр - кронштейн рассчитан на стандартные анкерные зажимы, не требует адаптеров.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевой конструкции;
• Устойчивость к перепадам температур - не теряет форму даже при замерзании;
• Не требует антикоррозийного обслуживания - материал сам по себе устойчив к атмосферным воздействиям;
• Долгий срок службы - гарантия 7 лет соответствует реальным условиям эксплуатации в электроустановках;
• Односторонняя конструкция - упрощает монтаж на труднодоступных участках.

Ограничения применения

• Не предназначен для крепления силовых кабелей с нагрузкой выше 2900 Н - превышение может вызвать деформацию;
• Отсутствие защитного покрытия - при длительном контакте с химически активными средами (промышленные выбросы, морская соль) возможно появление оксидов; в таких случаях требуется дополнительная защита;
• Не следует использовать в качестве несущего элемента для тяжёлого оборудования - только для крепления проводов и зажимов;
• Не рекомендуется применять в условиях постоянного механического трения или ударных нагрузок.

Примеры использования

• Крепление ответвления от ВЛ-0,4 кВ к фасаду многоквартирного дома;
• Фиксация анкерного зажима на железобетонной опоре городской сети;
• Установка на деревянную столбовую опору в сельской местности с использованием бандажной ленты;
• Подключение абонентского ввода на промышленном объекте с холодным климатом (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия кронштейна CА25 и болта M12 - допуск должен быть минимальным для исключения люфта;
• При использовании бандажной ленты затягивайте равномерно, чтобы не деформировать алюминиевую конструкцию;
• Для повышения долговечности в агрессивной среде можно дополнительно обработать поверхность ингибитором коррозии - без изменения функционала;
• Не используйте кронштейн в качестве точки крепления для других устройств - он спроектирован исключительно для анкерных зажимов;
• При замене старого кронштейна - новый CА25 от EKF легко заменит аналоги других производителей с такими же параметрами.
