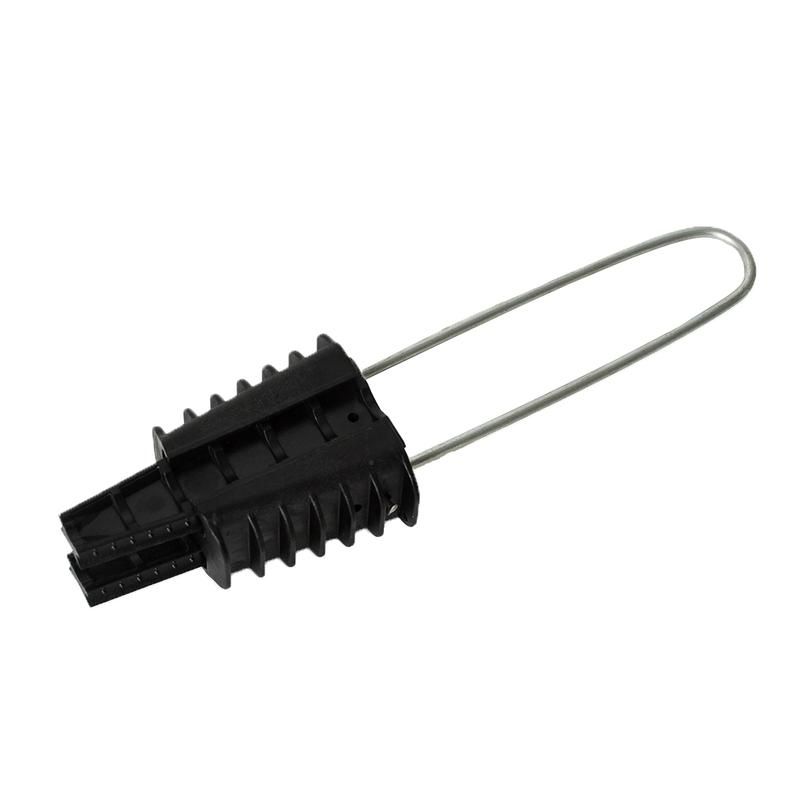

Зажим анкерный для проводов ввода PA 25S (2х16-4х25кв.мм) (SO 25; SO 243; 25х100; PC 63; F 27) ВК 20100271 20601011

Зажим анкерный для проводов ввода PA 25 S (2х16-4х25 кв.мм) (SO 25; SO 243; PA 25х100; PC 63; F 27) ВК - надёжный элемент крепления самонесущего изолированного провода (СИП) на анкерных опорах линий электропередачи. Применяется в условиях экстремальных температур и повышенной влажности, соответствует требованиям к долговечности и механической прочности. Артикулы 20601011 и 20100271 относятся к одной модели, выполненной от бренда ВК.

Назначение и область применения

Зажим анкерный для проводов ввода PA 25 S используется для закрепления и натяжения СИП-проводов на концевых, угловых и промежуточных опорах воздушных линий электропередачи. Он выдерживает постоянное механическое напряжение от веса провода и внешних нагрузок - ветра, гололёда, перепадов температур. Подходит для систем 0,4–10 кВ, где требуется надёжное крепление без повреждения изоляции.

Технические характеристики

• Сечение проводника: 16–25 кв.мм - подходит для двухжильных (2x16) и четырёхжильных (4x25) СИП-проводов;
• Предельная нагрузка: 2,5 кН - максимальная допустимая рабочая нагрузка при нормальной эксплуатации;
• Максимальная разрушающая нагрузка: 2,5 кН - усилие, при котором зажим теряет целостность (не выше рабочей нагрузки - значит, запаса прочности нет);
• Материал: сплав алюминиевый и стеклоармированный полиамид - легкий, коррозионностойкий, не требует окраски;
• Диапазон температур: от –60 C до +50 C - работает в суровых климатических условиях, включая Сибирь и Дальний Восток;
• Стойкость к УФ: да - материал не хрупнет и не трескается под длительным воздействием солнца;
• Гарантийный срок: 60 месяцев - подтверждает высокую долговечность материала и технологии сборки.

Совместимость и монтаж

Зажим совместим со всеми типами СИП-проводов, имеющих сечение 16–25 кв.мм. Монтаж выполняется на анкерную опору через металлический трос или штыревой крепёж. Для установки необходимо:

• вставить провод в канал зажима до упора;
• закрыть корпус, чтобы клин зафиксировал проводник;
• закрепить зажим на опоре с помощью болтового соединения или гибкого троса.

Не используйте инструменты с острыми кромками - можно повредить внутреннюю поверхность зажима. Ключевой момент: посадочный проём рассчитан именно под 16–25 кв.мм - более толстые провода не войдут, более тонкие будут проскальзывать.

Безопасность и стандарты

Зажим анкерный для проводов ввода PA 25 S ВК соответствует требованиям к электроустановкам для воздушных линий. Отсутствие открытых медных частей исключает риск короткого замыкания. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве. Гарантия 5 лет указывает на соответствие внутренним стандартам качества ВК.

Преимущества

• Высокая прочность при минимальном весе - удобен для работы на высоте;
• Устойчивость к коррозии - не нуждается в обслуживании даже в coastal-зоне;
• Защита от УФ - сохраняет форму и функциональность десятилетиями;
• Один зажим решает задачу для двух- и четырёхжильных СИП - снижает количество типов на складе;
• Клиновой механизм не требует затяжки - фиксация происходит автоматически при вставке провода.

Ограничения применения

Зажим не предназначен для:

• провода с сечением менее 16 кв.мм - будет проскальзывать;
• провода с сечением более 25 кв.мм - не поместится в канал;
• систем с переменными нагрузками свыше 2,5 кН - есть риск разрушения;
• монтажа на деревянных опорах без металлического кронштейна - возможен раскол древесины под давлением;
• использования в качестве ответвительного зажима - он не рассчитан на разрыв цепи.

Примеры использования

• Крепление СИП 4×25 на конце линии перед входом в дом;
• Фиксация СИП 2×16 на угловой опоре, где меняется направление трассы;
• Установка на промежуточной анкерной опоре в районе с сильными порывами ветра;
• Обустройство ввода в промышленное здание с использованием многожильного СИП.

Практические советы

• Перед монтажом проверьте, что провод не имеет перегибов или повреждений изоляции - зажим не восстанавливает целостность;
• При работе в холодную погоду (ниже –30 C) не ударяйте зажим молотком - стеклоармированный полиамид становится хрупче;
• Если провод слабо фиксируется - возможно, выбран неверный тип зажима: для 16 кв.мм лучше использовать меньший аналог, чем перегружать этот;
• При групповом монтаже нескольких зажимов - соблюдайте одинаковый угол натяжения, чтобы избежать перекоса провода;
• Артикулы 20601011 и 20100271 - это одна модель, просто разные партии производства. Можно менять местами без последствий.
