Кронштейн анкерный СA 1500 (CS 10.3; SO 253; CA 1500-2; 2000.1; КАМ 4000) ИНСТАЛЛ 111503

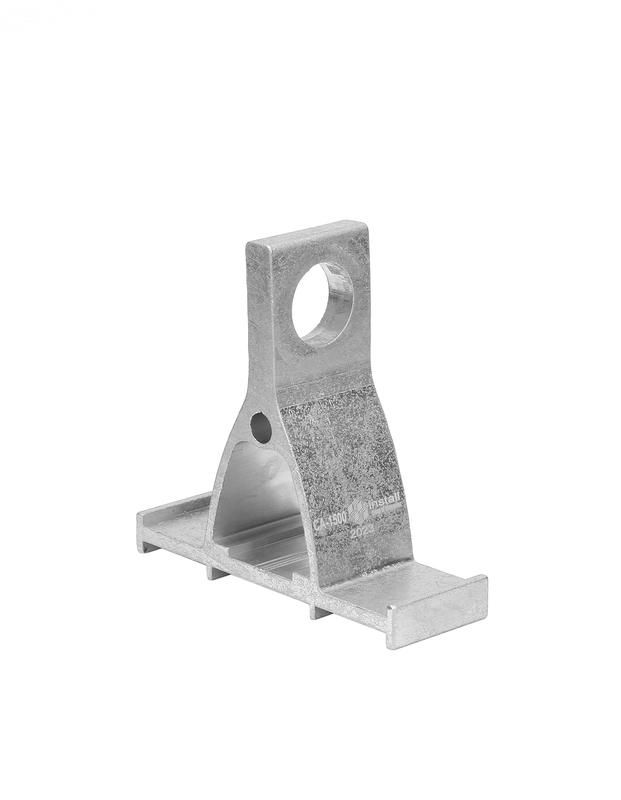

Кронштейн анкерный СА 1500 (бренд ИНСТАЛЛ, артикул 111503) предназначен для надёжного крепления анкерных зажимов на опорах воздушных линий электропередачи напряжением до 1 кВ. Его конструкция обеспечивает удержание проводов сечением до 95 мм2 при максимальной нагрузке 15 кН, что делает его подходящим для условий сурового климата.

Назначение и область применения

Кронштейн анкерный СА 1500 используется для фиксации анкерных зажимов на опорах воздушных линий электропередачи (ВЛИ) напряжением 0,4–1 кВ. Подходит для установки на столбы, стены зданий, другие несущие конструкции. Применяется в сетях с использованием самонесущих изолированных проводов (СИП-2 и СИП-4).

Технические характеристики

• Тип системы: СИП-2 / СИП-4
• Предельная нагрузка: 15 кН (горизонтальная разрушающая)
• Номинальное сечение провода: 25 мм2
• Максимальное сечение провода: 95 мм2
• Материал корпуса: алюминиевый сплав
• Расстояние между опорной поверхностью и точкой подвеса зажима: 82 мм
• Ширина отверстия для подвеса зажима: 24 мм
• Масса: 0,18 кг
• Температурный диапазон эксплуатации: от -60 C до +50 C
• Климатическое исполнение: УХЛ, категория 1 по ГОСТ 15150

Совместимость и монтаж

Кронштейн анкерный СА 1500 совместим с анкерными зажимами, соответствующими стандартным габаритам подвеса шириной 24 мм. Для крепления используются:

• Анкерные болты М14 или М16 - через предварительно просверленные отверстия;
• Стальные полосы и скрепы - при невозможности сверления или необходимости временной установки.

Убедитесь, что посадочная поверхность плоская и прочная. Нагрузка должна распределяться равномерно - перекосы снижают долговечность.

Безопасность и стандарты

Кронштейн анкерный СА 1500 выполнен в соответствии с требованиями ГОСТ 15150 (климатическое исполнение УХЛ1). Алюминиевый сплав устойчив к коррозии, УФ-излучению и экстремальным температурам. Конструкция прошла проверку на минимальную разрушающую нагрузку 15 кН - это гарантирует безопасность при эксплуатации в условиях высоких механических усилий.

Преимущества

• Высокая прочность при малом весе - благодаря алюминиевому сплаву.
• Устойчивость к внешним факторам: холоду, жаре, солнечному излучению - подходит для Сибири и Дальнего Востока.
• Простота монтажа - два способа крепления позволяют адаптироваться к условиям на объекте.
• Подходит для проводов большого сечения - до 95 мм2, что покрывает большинство задач ВЛИ 0,4–1 кВ.

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента на опорах ЛЭП выше 1 кВ - требует согласования с проектом.
• Не рекомендован для установки на деревянные опоры без усиления - риск растрескивания древесины под нагрузкой.
• Не следует использовать в средах с постоянным контактом с химически активными веществами (например, промышленные выбросы кислот).

Примеры использования

• Крепление СИП-4 на бетонную опору городской ЛЭП в Якутске (-50 C зимой).
• Закрепление анкерного зажима на стене трансформаторной будки в Московской области.
• Установка на металлический столб в сельском хозяйстве при замене старых проводов на СИП-2.

Практические советы

• Перед монтажом проверьте диаметр анкерных болтов - они должны плотно входить в отверстия кронштейна, чтобы исключить люфт.
• Если используете стальную ленту - затягивайте её равномерно, не допускайте перекоса кронштейна.
• При работе в условиях частых температурных колебаний регулярно осматривайте место крепления на предмет трещин или деформаций.
• Кронштейн анкерный СА 1500 (ИНСТАЛЛ, артикул 111503) не требует специального обслуживания - достаточно периодической визуальной проверки.
