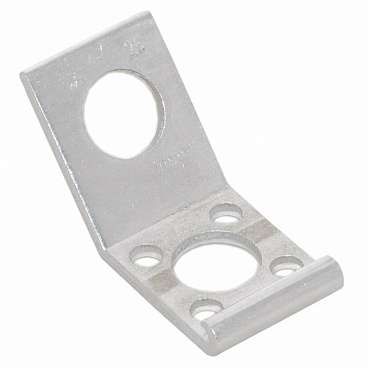

Кронштейн анкерный CA-25 - 13061 ИНСТАЛЛ

Кронштейн анкерный CA25 (СА 16; CAB 25) от бренда Инсталл (артикул 13061) используется для надёжного крепления анкерных зажимов на фасадах зданий или опорах воздушных линий электропередачи напряжением до 1000 В. Изготовлен из нержавеющей стали, выдерживает нагрузку до 4 кН и работает в условиях от -60 до +50 °C.

Назначение и область применения

Кронштейн анкерный CA25 (СА 16; CAB 25) применяется для монтажа анкерных зажимов при подключении абонентских линий к сетям электроснабжения. Подходит для установки на фасадах зданий, столбах ВЛ и других несущих конструкциях. Назначен для систем СИП-2 и СИП-4, где требуется прочное и долговечное крепление проводов.

Технические характеристики

• Тип системы: СИП-2 / СИП-4
• Максимальная нагрузка: 4 кН
• Напряжение: до 1000 В
• Материал: нержавеющая сталь
• Диапазон рабочих температур: от -60 °C до +50 °C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев
• Обозначение по СТО 34.01-2.2-003 ПАО «Россети»: АКА

Совместимость и монтаж

Кронштейн анкерный CA25 (СА 16; CAB 25) крепится одним из трёх способов:

• Анкерными болтами М14 или М16 — для жесткого крепления к бетонным или каменным поверхностям;
• Двумя полосами стальной ленты C-20 (20×50 мм) — для крепления к металлическим конструкциям;
• Четырьмя шурупами М5 — для легких оснований, таких как деревянные или тонкостенные металлические профили.

Не требует специальных инструментов, кроме стандартных гаечных ключей и отверток. Учитывайте посадочные размеры: болты М14–М16 должны совпадать с отверстиями в кронштейне. Лента C-20 должна плотно охватывать элементы крепления без перегиба.

Безопасность и стандарты

Кронштейн анкерный CA25 (СА 16; CAB 25) соответствует требованиям СТО ПАО «Россети». Произведён в соответствии с нормами для электроустановок напряжением до 1000 В. Материал — нержавеющая сталь — обеспечивает электробезопасность и исключает риск коррозии даже в агрессивной среде.

Преимущества

• Высокая механическая прочность — выдерживает нагрузку до 4 кН, что достаточно для всех типов СИП-проводов;
• Устойчивость к внешним воздействиям — материал не ржавеет, не теряет форму под УФ-излучением и при экстремальных температурах;
• Долгий срок службы — гарантия 5 лет, реальный срок эксплуатации значительно выше благодаря качеству материала;
• Гибкость монтажа — три варианта крепления позволяют использовать кронштейн в различных условиях.

Ограничения применения

• Не предназначена для крепления на пластиковые, гипсокартонные или другие слабые поверхности без предварительного усиления;
• Не рекомендуется применять в качестве несущего элемента для тяжёлых оборудования или силовых щитов — только для анкерных зажимов СИП;
• Шурупы М5 подходят лишь для временных или малонагруженных решений — при постоянной эксплуатации лучше использовать анкерные болты.

Примеры использования

• Подключение частного дома к ВЛ через СИП-4 — крепление к стене фасада с помощью анкерных болтов М16;
• Закрепление ответвления от линии на опоре — использование стальной ленты C-20 для быстрого монтажа;
• Электроснабжение дачного участка — установка на деревянную опору с использованием четырёх шурупов М5 (при условии минимальной ветровой нагрузки).

Практические советы

• Перед монтажом проверьте соответствие диаметра анкерных болтов отверстиям в кронштейне — допуск ±0,5 мм;
• При использовании стальной ленты C-20 убедитесь, что она плотно затянута и не перекручивается — это снижает риск деформации;
• На холоде (ниже -30 °C) используйте смазку на резьбе болтов — металл становится хрупче, и закручивание может повредить резьбу;
• При замене старого кронштейна — новый CA25 можно установить на те же точки крепления, если они сохранили целостность.
