Зажим натяжной клиновой STC (DN 123; SO 25; PA 25х100; PA2/25; ЗАБ 16-25; 25) ИНСТАЛЛ 12035

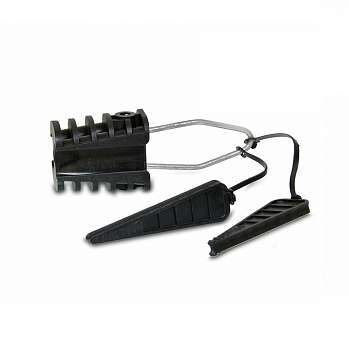

Зажим натяжной клиновой (DN 123; SO 25; PA 25х100; PA2/25; ЗАБ 16-25; PA 25) от бренда Инсталл (арт. 12035) предназначен для надежного анкерного крепления проводов СИП-4 на воздушных линиях электропередачи. Он сочетает прочность металлических элементов и устойчивость композитного корпуса к внешним воздействиям, обеспечивая долговечность даже в суровых климатических условиях.

Назначение и область применения

Зажим натяжной клиновой используется для фиксации самонесущего изолированного провода СИП-4 на опорах ВЛ - как на промежуточных, так и на угловых и анкерных точках. Подходит для подключения абонентских ответвлений, установки на столбах, стеновых кронштейнах и других конструкциях. Применяется в сетях напряжением до 1000 В.

Технические характеристики

• Максимальное сечение проводника: 35 кв.мм - подходит для СИП-4 сечением до 25 мм2;
• Максимальная разрушающая нагрузка: 3,5 кН - предел прочности при экстренных механических нагрузках;
• Предельная рабочая нагрузка: 3,5 кН - допустимая нагрузка при нормальной эксплуатации;
• Количество жил: 4 - рассчитан на четырехжильный СИП-4;
• Материал: корпус и клинья - стеклоармированный полиамид, дужка - оцинкованная сталь;
• Напряжение: 1000 В - класс изоляции для низковольтных ЛЭП;
• Диапазон рабочих температур: от –60 до +50 C - работает в холодных регионах и летней жаре;
• Устойчивость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

Зажим совместим с проводами СИП-4 сечением до 25 мм2. Монтаж выполняется без инструментов: достаточно вставить провод в корпус, зафиксировать клинья руками и закрыть съемную дужку. Клинья плотно зажимают токопроводящую жилу, а стальная дужка обеспечивает механическую стабилизацию. Для правильной установки важно, чтобы провод был полностью введен в канал до упора - проверьте визуально, что он не торчит из корпуса.

Безопасность и стандарты

Зажим соответствует требованиям СТО 34.01-2.2-007 ПАО «Россети» и имеет официальный сертификат соответствия. Обозначение по стандарту: ЗААС-4х25. Конструкция исключает риск перегрева и пробоя изоляции благодаря равномерному распределению усилия и высокой электроизоляционной способности материала корпуса.

Преимущества

• Не требует специального инструмента - экономит время при монтаже;
• Высокая устойчивость к коррозии - цинкование дужки и стеклоармированный полиамид обеспечивают долгий срок службы;
• Широкий температурный диапазон - надежно работает в Арктике и на юге России;
• Защита от УФ - сохраняет форму и прочность даже после 10+ лет эксплуатации на открытых участках;
• Съемная дужка позволяет легко заменить поврежденный зажим без демонтажа всей линии.

Ограничения применения

Зажим не предназначен для использования с другими типами проводов - например, АС, АСУ или медными жилами без изоляции. Также запрещено применять его в качестве поддерживающего элемента для грузовых нагрузок (например, подвески оборудования). Нельзя использовать при температурах ниже –60 C или выше +50 C - выход за пределы диапазона снижает прочность материалов.

Примеры использования

• Крепление СИП-4 на анкерной опоре ВЛ 0,4 кВ в деревне;
• Подключение абонента к линии через стеновой кронштейн;
• Переход с одного столба на другой с углом более 90°;
• Фиксация провода на крыше здания перед входом в этажный щит.

Практические советы

• Перед установкой проверьте, что провод СИП-4 имеет сечение ≤25 мм2 - максимальное значение, указанное в характеристиках;
• Не используйте силовые плоскогубцы для затяжки - можно повредить внутренние клинья;
• При монтаже на вертикальных поверхностях ориентируйте дужку вниз - это предотвращает попадание воды и льда;
• Проверяйте состояние зажима ежегодно - особенно после зимних нагрузок или штормов;
• Зажим натяжной клиновой (DN 123; SO 25; PA 25х100; PA2/25; ЗАБ 16-25; PA 25) от Инсталл (арт. 12035) - единственный вариант в этом ценовом сегменте с гарантированной УФ-защитой и сертификацией Россетей.
