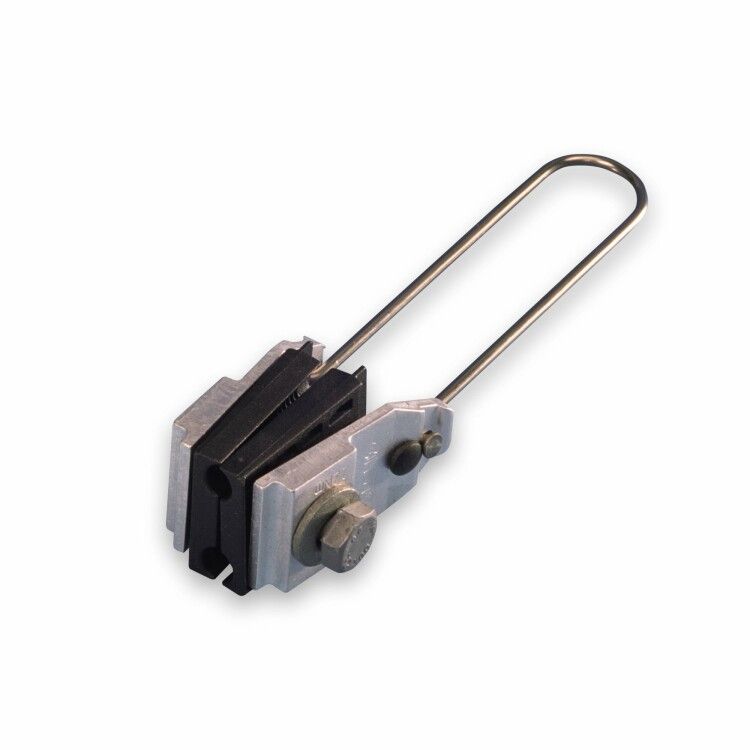

Зажим анкерный 2х(16-35) (DN 123; PA 25х100) ENSTO SO157.1R

Зажим анкерный 2x(16–35) мм2, SO157.1, DN 123, PA 25х100 - надёжное решение для натяжения двухпроводных СИП-линий на анкерных опорах. Разработан компанией Ensto, соответствует требованиям сетей напряжением до 1000 В и выдерживает механические нагрузки до 7,2 кН.

Назначение и область применения

Зажим анкерный 2x(16–35) мм2, SO157.1, DN 123, PA 25х100 предназначен для закрепления и натяжения самонесущего изолированного провода (СИП) на анкерных, угловых и концевых опорах воздушных линий электропередачи. Подходит для систем с двумя проводниками, где требуется передача механической нагрузки от провода на опору без повреждения изоляции. Применяется в городских и сельских сетях, на участках с высокими ветровыми и ледовыми нагрузками.

Технические характеристики

• Сечение проводника: 16–35 мм2 - подходит для СИП-2, СИП-4 с алюминиевой жилой;
• Количество жил: две - позволяет одновременно зафиксировать два провода;
• Предельная нагрузка: 7,2 кН - способен выдерживать максимальное натяжение без деформации;
• Напряжение: 1000 В - рассчитан на использование в низковольтных распределительных сетях;
• Материал жилы: алюминий - совместим с алюминиевыми проводами СИП;
• Диапазон рабочих температур: от –60 до +50 C - работает в условиях сурового климата;
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под воздействием солнечного света;
• Габариты: PA 25×100 - ширина зажима 25 мм, длина 100 мм;
• Артикулы: SO157.1, SO157.1R - отличаются лишь цветовой маркировкой, функционально идентичны.

Совместимость и монтаж

Зажим анкерный 2x(16–35) мм2, SO157.1, DN 123, PA 25х100 совместим со всеми типами СИП с алюминиевыми жилами указанного сечения. Для установки используется стандартный метод: проводники заводятся в каналы зажима, после чего затягивается болтовый механизм, который активирует клинья внутри корпуса. Крепление к опоре осуществляется через проушину с использованием стального троса или специальной скобы. Монтаж требует соблюдения усилия затяжки - перегрузка может вызвать повреждение жил, недостаточное - снижает надёжность фиксации.

Безопасность и стандарты

Зажим анкерный 2x(16–35) мм2, SO157.1, DN 123, PA 25х100 соответствует требованиям к электрооборудованию для воздушных линий напряжением до 1000 В. Конструкция исключает контакт между металлическими элементами и изолированными проводами, что минимизирует риск пробоя. Гарантийный срок - 60 месяцев, что подтверждает долговечность материалов и качество сборки.

Преимущества

• Двухканальная конструкция - позволяет крепить сразу два провода, экономя время и количество крепёжных точек;
• Клиньевый механизм - обеспечивает равномерное распределение нагрузки, предотвращает сползание провода даже при значительном натяжении;
• Высокая стойкость к внешним факторам - не боится мороза, влаги, ультрафиолета; не нуждается в периодическом обслуживании;
• Произведён Ensto - известный европейский производитель, использующий проверенные материалы и технологии.

Ограничения применения

• Не медным проводам - предназначена только для алюминиевых жил СИП;
• Не рекомендован для многожильных проводов сечением менее 16 мм2 - возможен проскальзывание;
• Не заменяет грозозащитные устройства - не имеет функции защиты от импульсов;
• Не допускается применение в местах постоянного контакта с агрессивными средами (например, химическими выбросами);
• Не следует использовать вместо поддерживающих зажимов - этот тип предназначен только для натяжения.

Примеры использования

• Крепление СИП-4 2×25 мм2 на конце линии перед входом в дом;
• Фиксация двух проводов на угловой опоре в деревянной сети;
• Закрепление СИП на промежуточной анкерной опоре в районе с частыми порывами ветра;
• Обустройство ответвлений от главной трассы с сохранением натяжения всех проводов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте для 10 мм2 или 40 мм2;
• При затяжке используйте динамометрический ключ, если есть возможность - гарантирует правильное усилие;
• Проверяйте положение проводов в каналах: они должны быть полностью запущены до упора, без перекосов;
• После монтажа осмотрите зажим: клинья должны плотно прилегать, никаких видимых щелей между проводом и стенками;
• SO157.1 и SO157.1R - одинаковые по функциям, выбирают по цвету для удобства визуального учета в проекте.
