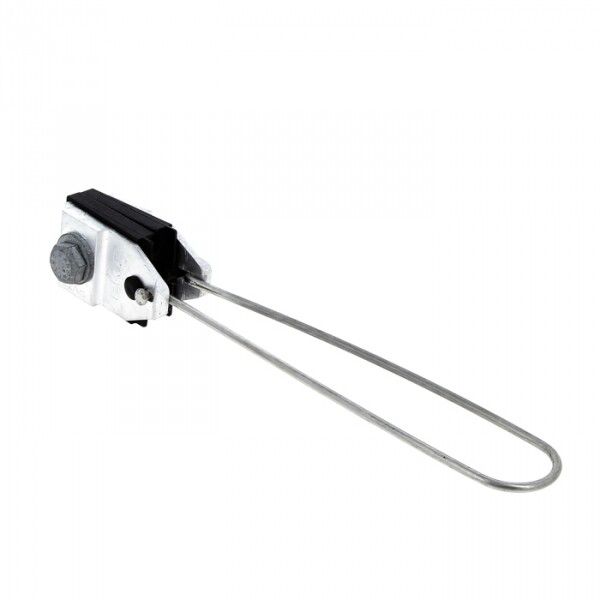

Зажим анкерный SO157 EKF PROxima | so-157

Зажим анкерный SO157 2x16-35 мм² от EKF предназначен для надёжного анкерного крепления двухжильного СИП-4 на вводе к абоненту. Этот зажим сочетает прочность стали и устойчивость полиамида к внешним воздействиям, обеспечивая долгую службу даже в суровых условиях.

Назначение и область применения

Зажим анкерный SO157 2x16-35 мм² используется для фиксации и натяжения самонесущего изолированного провода (СИП-4) с двумя жилами. Применяется при монтаже воздушных линий электропередачи — особенно там, где требуется закрепить ответвление от основной линии к входу в дом или другое здание. Устройство выдерживает механические нагрузки и работает в открытой среде без дополнительной защиты.

Технические характеристики

• Тип: Анкерный зажим, не изолированный
• Подходящий диаметр кабеля: 5,1–7,1 мм (соответствует сечению 16–35 мм²)
• Диаметр натяжного троса: 5,1–7,1 мм
• Максимальная растягивающая нагрузка: 7200 Н
• Материал корпуса: Полиамид (корпус) + сталь (зажимные элементы)
• Защитное покрытие: Лакированная поверхность — предотвращает коррозию
• Рабочая температура: от –60 °C до +50 °C
• Цвет: Серый
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим анкерный SO157 2x16-35 мм² совместим исключительно с двухжильными кабелями СИП-4. Для установки необходимо:

• Убедиться, что диаметр кабеля попадает в диапазон 5,1–7,1 мм — иначе возможна проскальзывание или повреждение изоляции;
• Закрепить зажим на опоре через болтовое соединение (не входит в комплект);
• Вставить кабель в зажимную часть до упора и затянуть болты равномерно, чтобы не деформировать провод;
• Не использовать для одножильных СИП или других типов проводов (например, АС, АВВГ).

Безопасность и стандарты

Зажим анкерный SO157 2x16-35 мм² соответствует требованиям к эксплуатации в открытом воздухе. Его конструкция не требует заземления, так как не является токоведущим элементом. Материалы устойчивы к ультрафиолету, перепадам температур и атмосферной влаге — что снижает риск аварий из-за старения.

Преимущества

• Высокая механическая прочность — выдерживает нагрузку до 7200 Н, что достаточно для большинства бытовых и коммунальных линий;
• Стойкость к коррозии благодаря лакированному покрытию и стальной основе;
• Широкий температурный диапазон позволяет применять в регионах с холодным климатом;
• Полиамидный корпус не трескается под UV-излучением — сохраняет форму и функциональность на протяжении всего срока службы;
• Серый цвет не выгорает на солнце, сохраняя эстетичный вид.

Ограничения применения

• Не предназначена для многожильных СИП (только 2-жильный СИП-4);
• Не подходит для кабелей с диаметром менее 5,1 мм или более 7,1 мм — возможен выход из строя или потеря герметичности;
• Не следует использовать в качестве токоведущего контакта — он лишь фиксирует провод, не передаёт ток;
• Не рекомендовано применение в местах постоянного контакта с химически активными веществами (промышленные зоны с агрессивными выбросами).

Примеры использования

• Крепление ввода СИП-4 от столба к щитовой на фасаде дома;
• Фиксация ответвления от главной линии к гаражу, участку или даче;
• Установка на угловых опорах, где возникают значительные продольные усилия;
• Монтаж в районах с частыми заморозками и летней жарой — например, в Сибири или на Крайнем Севере.

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — даже небольшое отклонение влияет на надёжность зажима;
• Затягивайте болты по диагонали, чередуя их, чтобы избежать перекоса;
• Не используйте инструменты с острыми краями — можно повредить лаковое покрытие;
• При длительном хранении держите зажим в сухом месте — хотя он устойчив к влаге, избыток воды может вызвать окисление металлических деталей;
• SO157 — это часть серий PROxima и EKF; при замене учитывайте, что аналоги от других производителей могут иметь отличную посадку или нагрузочные характеристики.
