Зажим анкерный для СИП-4 ЗАН-4 (КВТ) исп.1 - 59427

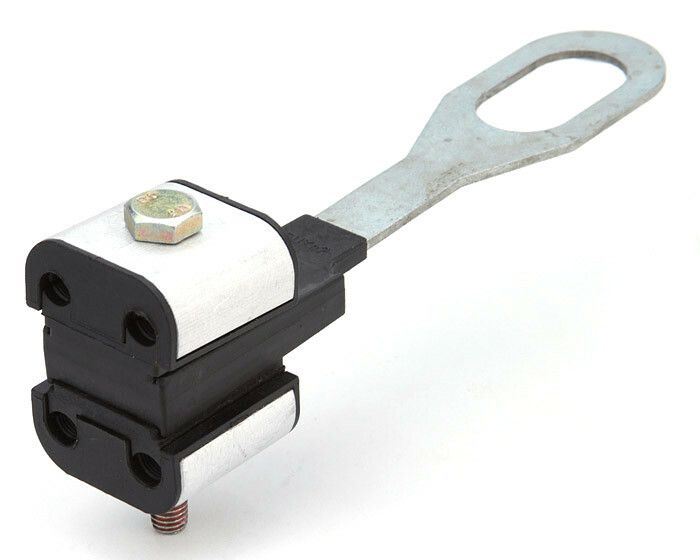

Зажим анкерный для СИП-4 ЗАН-4, исполнение 1 от бренда КВТ предназначен для надежного крепления четырех изолированных проводов абонентской линии - как в анкерных точках, так и на промежуточных опорах. Его прочная конструкция и защищённые материалы делают его подходящим для длительной эксплуатации в открытых условиях.

Назначение и область применения

Зажим анкерный для СИП-4 ЗАН-4, исполнение 1 используется для фиксации 2–4 изолированных проводов СИП-4 при монтаже воздушных линий электропередачи. Применяется в двух режимах:

• Как анкерный зажим - для закрепления проводов на концевых опорах или местах изменения направления трассы;
• Как промежуточный зажим - при необходимости поворота трассы на 90° благодаря возможности поворота фиксирующей части.

Подходит для установки на городских и сельских ЛЭП, в том числе в районах с высокой ветровой нагрузкой и перепадами температур.

Технические характеристики

• Количество кабелей: до 4 шт. (для СИП-4 сечением 25 мм2);
• Материал корпуса: сталь с горячим цинкованием + полимер, усиленный стекловолокном;
• Устойчивость: к УФ-излучению, перепадам температур, влаге и агрессивным атмосферным воздействиям;
• Размер отверстия крепежной пластины: 22×40 мм;
• Болт крепления: M10 с головкой 14 мм;
• Вес: 0,19 кг;
• Цвет: серый;
• Количество жил в одном зажиме: одна (зажим фиксирует четыре провода одновременно внутри одного корпуса).

Совместимость и монтаж

Зажим анкерный для СИП-4 ЗАН-4, исполнение 1 совместим со стандартными крюками и кронштейнами, имеющими отверстия 22×40 мм. Для монтажа требуется гаечный ключ на 14 мм. Провода вводятся в корпус через входные каналы, после чего затягивается болт - он обеспечивает равномерное давление на изоляцию без её деформации. Поворот фиксирующей части на 90° возможен при установке в промежуточных точках - перед окончательной фиксацией проверьте положение элемента.

Безопасность и стандарты

Конструкция соответствует требованиям к электроустановкам напряжением до 1 кВ. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нагреве. Горячее цинкование стали предотвращает коррозию даже при повышенной влажности. Нет данных о наличии официальных сертификатов - рекомендуется сверяться с проектной документацией объекта.

Преимущества

• Один зажим заменяет два отдельных устройства - можно крепить сразу 4 провода;
• Полимер с стекловолокном сохраняет форму и прочность при экстремальных температурах;
• Защита изоляции проводов достигается за счет равномерного распределения усилия через крышки корпуса;
• Горячее цинкование увеличивает срок службы металлических деталей в 2–3 раза по сравнению с обычным покрытием;
• Возможность поворота на 90° снижает количество необходимых комплектующих при сложных трассах.

Ограничения применения

• Не предназначена для крепления проводов сечением более 25 мм2 - риск повреждения изоляции;
• Не использовать в качестве основного крепления на опорах с динамическими нагрузками выше нормы (например, в зонах частых обрывов льда);
• Не допускается применение в средах с химически активными парами (промышленные зоны с кислотными выбросами);
• Поворот фиксирующей части возможен только один раз - последующие перемещения нарушают герметичность и целостность крепления.

Примеры использования

• Анкерное крепление на угловых опорах в деревне - все 4 жилы СИП-4 фиксируются одним устройством;
• Промежуточная точка на улице с поворотом - зажим установлен с поворотом на 90° вместо двух отдельных креплений;
• Крепление к кронштейну на стене дома - отверстие 22×40 мм легко совмещается с типовым крепежом;
• Линия электропередачи в северных регионах - материал выдерживает зимние минусовые температуры без растрескивания.

Практические советы

• Перед монтажом проверьте, что сечение каждого провода точно 25 мм2 - превышение вызывает перегрузку зажима;
• При установке в промежуточном режиме с поворотом - затягивайте болт медленно, чтобы избежать перекоса;
• Не используйте силовой инструмент (ударную отвертку) - достаточно гаечного ключа на 14 мм;
• При многократном обслуживании линии - запасайтесь новыми крышками корпуса, они не рассчитаны на демонтаж/монтаж несколько раз;
• Проверяйте соответствие отверстия крепежной пластины (22×40 мм) с вашими кронштейнами - нестандартные крепления требуют адаптеров.
