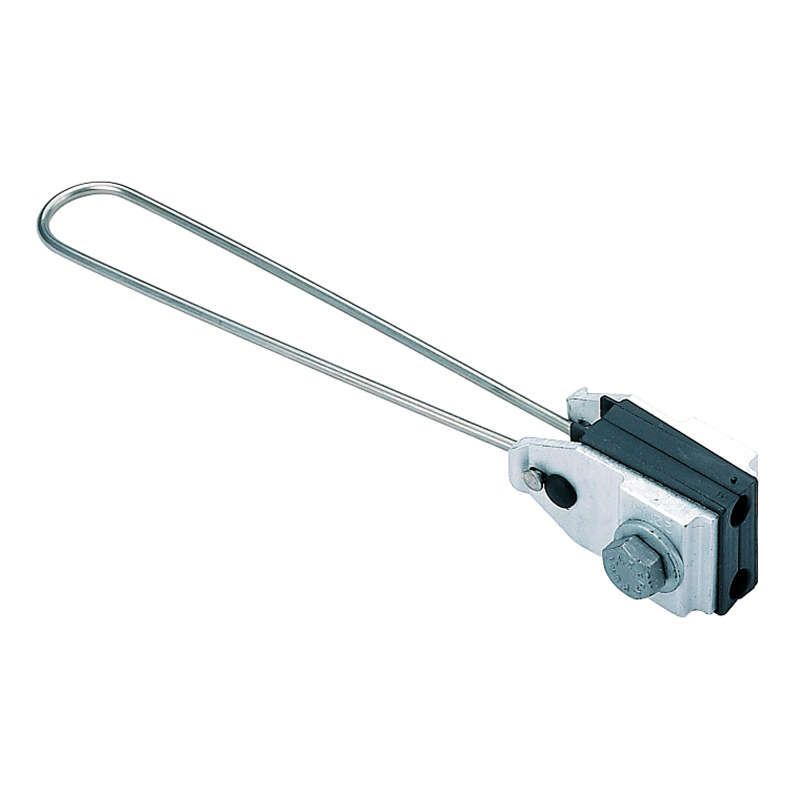

Зажим анкерный SM-157 сечение проводника 2х(16-35) ИНСТАЛЛ 12006 111224

Зажим анкерный SM-157 от Инсталл — надёжное решение для фиксации двухжильного СИП на опорах и стенах зданий. Артикулы 12006 и 111224 обеспечивают прочное крепление проводов сечением 16–35 кв. мм, выдерживая нагрузку до 5 кН. Материалы корпуса и элементов рассчитаны на суровые климатические условия.

Назначение и область применения

Зажим анкерный SM-157 используется для анкерного крепления двухжильного самонесущего изолированного провода (СИП) на воздушных линиях электропередачи, а также на стенах зданий. Применяется там, где требуется механическая фиксация кабеля без повреждения изоляции — например, при входе ЛЭП в дом, на угловых опорах или при переходе с одной опоры на другую. Подходит для установки в условиях открытой местности и городской застройки.

Технические характеристики

• Тип: анкерный зажим для СИП
• Сечение проводника: 16–35 кв. мм (подходит для 2×16, 2×25, 2×35 кв. мм)
• Диаметр кабеля: 7–10 мм
• Предельная нагрузка: 5 кН
• Минимальная разрушающая нагрузка:
  • 2×16 кв. мм — 3,4 кН
  • 2×25 кв. мм — 6,0 кН
  • 2×35 кв. мм — 7,2 кН
• Материал корпуса: алюминиевый сплав
• Вставки: термостойкая пластмасса
• Скоба: нержавеющая сталь
• Масса: 0,80 кг
• Рабочая температура: от -50 °C до +60 °C
• Климатическое исполнение: УХЛ1 по ГОСТ 15150
• Устойчивость: к УФ-излучению, перепадам температур, солнечному нагреву

Совместимость и монтаж

Зажим анкерный SM-157 совместим со всеми типами двухжильного СИП, соответствующими заявленным сечениям. Для монтажа используются стандартные крюки или кронштейны с диаметром, подходящим под форму зажима. Крепления на обоих концах скобы съёмные — позволяют легко вставить проводник и закрепить его без специальных инструментов. Перед установкой проверьте, чтобы изоляция СИП не была повреждена, а проводники плотно вошли в гнёзда вставок. Напряжение на зажим не оказывает влияния — он не является токоведущим элементом.

Безопасность и стандарты

Зажим анкерный SM-157 соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ1, что гарантирует работу в холодном и умеренно влажном климате. Конструкция исключает риск возгорания благодаря использованию негорючих материалов. Нержавеющая стальная скoba предотвращает коррозию даже при длительном контакте с осадками. Соответствие нормам обеспечивает безопасную эксплуатацию в сетях до 1 кВ.

Преимущества

• Высокая механическая прочность — выдерживает нагрузки выше требуемых норм
• Стойкость к внешним факторам: УФ, мороз, жара, влага
• Съёмные крепления — ускоряют монтаж и замену
• Алюминиевый корпус легкий, но жесткий — снижает нагрузку на опору
• Пластиковые вставки защищают изоляцию СИП от пережима

Ограничения применения

• Не предназначены для одножильных или трёхжильных СИП — только для двухжильных
• Не использовать в качестве токоведущего элемента — только для механического крепления
• Не рекомендовано применение при температурах ниже -50 °C или выше +60 °C
• Не допускается использование с проводами сечением менее 16 кв. мм — возможен проскальзывание
• Не подходит для крепления медных или алюминиевых голых проводов — только для СИП

Примеры использования

• Крепление СИП на стене дома перед вводом в распределительный щит
• Фиксация ответвления от ЛЭП к частному дому
• Анкерное крепление на угловой опоре воздушной линии
• Переход с одного столба на другой с изменением направления трассы
• Подвеска СИП на кронштейнах вдоль забора или промышленного здания

Практические советы

• Выбирайте зажим SM-157 по максимальному сечению вашего СИП — лучше взять запас (например, для 2×25 кв. мм используйте зажим, рассчитанный на 35 кв. мм)
• Проверяйте посадочные места вставок перед установкой — они должны свободно принимать провод без усилия
• При затяжке креплений не переусердствуйте — достаточно плотного контакта, чтобы избежать деформации изоляции
• При монтаже на высоте используйте страховку — масса зажима 0,8 кг не создаёт значительной нагрузки, но при работе с несколькими единицами важно соблюдать технику безопасности
• Храните в сухом месте — хотя материал устойчив к влаге, длительное намокание может влиять на срок службы пластиковых деталей
