Комплект промежуточной подвески ES1500 1x10-95 мм2 PROxima EKF es-1500

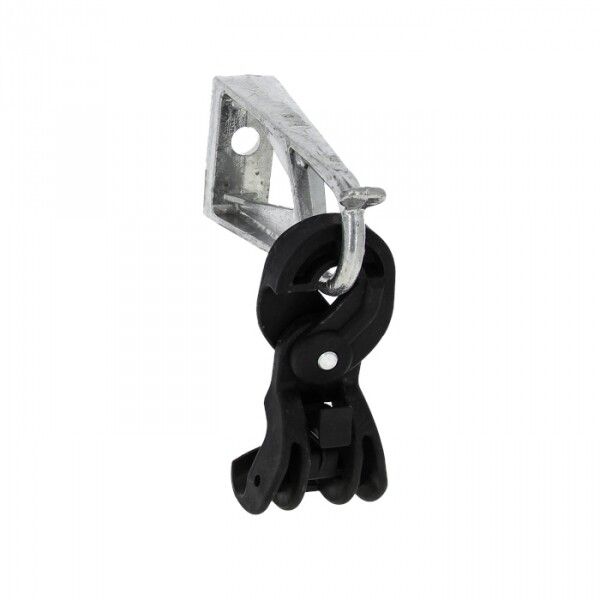

Комплект промежуточной подвески EKF ES-1500 предназначен для надежного крепления изолированной несущей жилы СИП-2 на промежуточных опорах. Комплект включает зажим и кронштейн, обеспечивает механическую прочность и долговечную работу в экстремальных условиях.

Назначение и область применения

Комплект промежуточной подвески EKF ES-1500 используется для фиксации кабелей СИП-2 на промежуточных опорах воздушных линий электропередачи. Подходит для установки в городских и сельских районах, на участках с повышенными ветровыми нагрузками и перепадами температур. Применяется в энергетических сетях напряжением до 1 кВ.

Технические характеристики

• Предельная нагрузка: 11 800 Н - способен выдерживать значительные механические усилия от провода и внешних факторов
• Диаметр кабеля: 8–16 мм - совместим с основными типами СИП-2
• Сечение жилы: 25 мм2 - рассчитан на кабели с этим сечением, не рекомендуется использовать для более крупных
• Материал: полиамид и алюминий - легкий, коррозионностойкий, не требует обслуживания
• Рабочий температурный диапазон: от –60 до +60 C - работает в суровых климатических условиях, включая Арктику и южные регионы
• Тип соединения: отверстие - позволяет закрепить через болтовое соединение или бандажную ленту
• Тип крепления: зажим - обеспечивает плотное и равномерное давление на изоляцию кабеля
• Шарнирный механизм - позволяет кабелю свободно перемещаться под действием ветра, снижая риск усталостного разрушения
• Цвет: черный - маскирует загрязнения, не выгорает под УФ-излучением
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и сборки

Совместимость и монтаж

Комплект промежуточной подвески EKF ES-1500 совместим с кабелями СИП-2, имеющими диаметр 8–16 мм и сечение жилы до 25 мм2. Для монтажа используются стальная бандажная лента или болт M10/M12 (не входят в комплект). Кронштейн оснащен выступом для временной фиксации раскаточного ролика - удобно при протяжке кабеля. Зажим легко открывается и защелкивается, что ускоряет установку. Не требуется специальный инструмент - достаточно гаечного ключа и плоскогубцев.

Безопасность и стандарты

Комплект соответствует требованиям к материалам для наружных электроустановок. Полиамид и алюминий обеспечивают электрическую изоляцию и предотвращают образование потенциала между кабелем и конструкцией. Защитное покрытие повышает устойчивость к коррозии, химическим веществам и атмосферным осадкам. Гарантия 84 месяца подтверждает соответствие нормам безопасности ГОСТ Р 50571 и ПУЭ.

Преимущества

• Шарнирный дизайн снижает нагрузку на изоляцию кабеля при колебаниях
• Высокая прочность (11 800 Н) исключает деформацию даже при сильном ветре
• Стойкость к УФ-излучению и перепадам температур - служит десятки лет без замены
• Легкий вес - упрощает транспортировку и монтаж на высоте
• Не требует смазки или периодического обслуживания

Ограничения применения

• Не предназначена для кабелей СИП-4, СИП-3 или других типов с большим диаметром - возможен проскальзывание
• Не подходит для кабелей с сечением жилы больше 25 мм2 - риск перегрузки зажима
• Не применяется в качестве основной точки крепления на анкерных опорах - только для промежуточных
• Не рекомендовано использование в местах постоянного контакта с острыми поверхностями - возможна abrasion изоляции

Примеры использования

• Крепление СИП-2 на деревянных столбах в сельской сети
• Подвеска кабеля на металлических опорах в городах с зимними температурами ниже –40 C
• Обустройство линий электроснабжения на объектах с высокой влажностью - заводы, теплицы, водоочистные сооружения
• Аварийная замена поврежденных подвесок после гололеда или шторма

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 8–16 мм
• При использовании бандажной ленты затягивайте равномерно, чтобы не деформировать зажим
• Не используйте пластиковые хомуты вместо стального крепления - они недостаточно прочны
• При установке на высоте используйте страховочные устройства - масса комплекта невелика, но работа на высоте опасна
• Проверяйте состояние зажима каждые 3–5 лет - особенно в регионах с частыми порывами ветра
