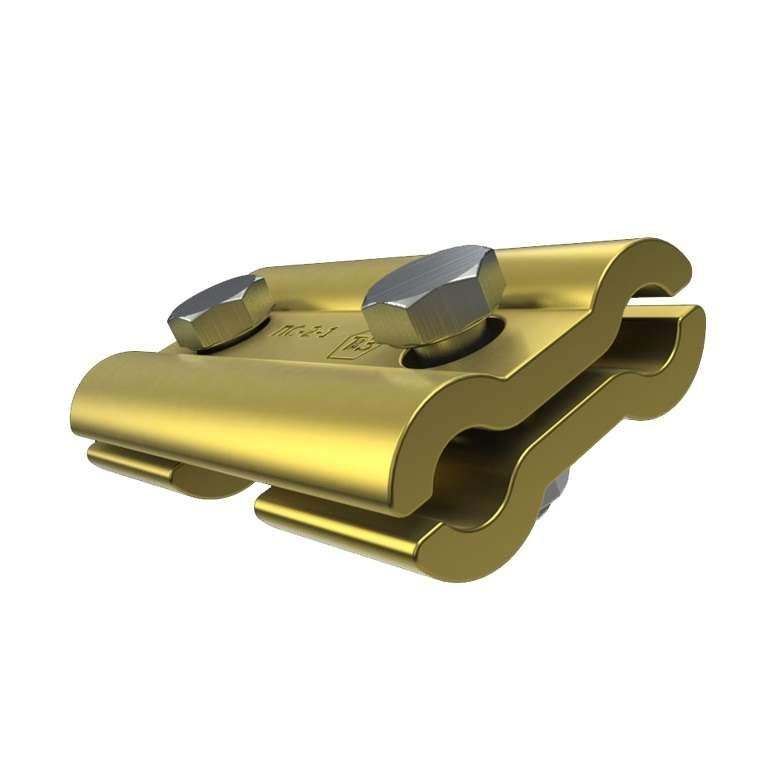

Зажим плашечный ПС-1-1 2.5 кН МЗВА 00000014

Зажим плашечный ПС-1-1 монтажно-зажимной винтовой автоматический от бренда МЗВА (артикул 00000014) предназначен для надёжного механического и электрического соединения алюминиевых и сталеалюминевых проводов на воздушных линиях электропередачи. Его автоматическая фиксация и термостойкая защита делают его удобным решением для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Зажим плашечный ПС-1-1 монтажно-зажимной винтовой автоматический используется исключительно для соединения алюминиевых и сталеалюминевых проводов сечением от 10 до 185 мм2. Применяется в петлях анкерных опор воздушных ЛЭП напряжением до 35 кВ. Не предназначен для медных проводов или силовых кабелей с изоляцией.

Технические характеристики

• Максимальная нагрузка: 2,5 кН - обеспечивает удержание провода при высоких механических усилиях, включая ветровые и ледовые нагрузки;
• Материал: стальной сплав - гарантирует прочность и долговечность при постоянных нагрузках;
• Покрытие: термодиффузионное оцинкование - защищает от коррозии даже при длительном контакте с влагой и хлоридами;
• Климатическое исполнение: УХЛ1 - работает при температурах от −60 C до +40 C, подходит для суровых условий Сибири, Дальнего Востока и Урала.

Совместимость и монтаж

Зажим плашечный ПС-1-1 монтажно-зажимной винтовой автоматический совместим с проводами типа АС, АСУ, А, АСК, АСКС. Для установки требуется вывести жилы провода на длину 10–15 см, поместить их между пластинами и затянуть винт до упора. Ключевой момент - не переусердствовать с крутящим моментом: избыточное давление может повредить алюминиевую жилу. Инструмент: гаечный ключ 17 мм. Отсутствие специальных крепёжных элементов - зажим крепится непосредственно к траверсе или штырю опоры через отверстия в корпусе.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 31943-2012 для соединительных аппаратов воздушных линий. Соответствует нормам безопасности по предотвращению нагрева в местах соединений. Сертифицирован для работы в электроустановках до 35 кВ.

Преимущества

• Автоматический механизм зажима снижает время монтажа и минимизирует риск человеческой ошибки;
• Термодиффузионное оцинкование устойчиво к отслаиванию - в отличие от обычного гальванического покрытия;
• Высокая механическая прочность позволяет использовать зажим в районах с частыми порывами ветра и гололёдом;
• Не требует периодического обслуживания после установки.

Ограничения применения

• Не применяется для соединения медных проводов - возможна гальванопара и быстрый выход из строя;
• Не рекомендован для подземной прокладки или помещений с агрессивными средами (например, химпроизводства);
• Не предназначен для многожильных проводов с тонкими жилами менее 10 мм2 - существует риск проскальзывания;
• Запрещено использование в качестве ответвления от основного провода без дополнительной фиксации на опоре.

Примеры использования

• Соединение провода АС-120/19 в петле анкерной опоры на ЛЭП 10 кВ;
• Фиксация окончания сталеалюминевого провода АС-150/24 на угловой опоре;
• Обеспечение электрического контакта в точке перехода с одножильного на многожильный проводник в распределительной пункте.

Практические советы

• Перед монтажом проверьте, что поверхность провода свободна от оксидной плёнки - используйте щётку по алюминию;
• При работе в холодную погоду (ниже −20 C) прогрейте зажим перед установкой - материал становится более хрупким;
• После монтажа обязательно проведите контрольный осмотр через 1–2 недели - особенно при первичной нагрузке;
• При замене старого зажима - всегда проверяйте посадочные размеры: внутренний проём ПС-1-1 рассчитан именно на сечения 10–185 мм2, другие типы не подходят.
