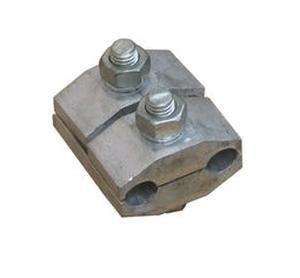

Зажим плашечный ПА-3-2А (2-х болт.) МЗВА 00000139

Зажим плашечный ПА-3-2А (двухболтовый) МЗВА предназначен для надёжного механического и электрического соединения алюминиевых и сталеалюминевых проводов на воздушных линиях электропередачи. Этот зажим применяют в анкерных участках, где важна устойчивость к механическим нагрузкам и долговечность в условиях сурового климата.

Назначение и область применения

Зажим плашечный ПА-3-2А (двухболтовый) МЗВА используется исключительно для соединения проводов из алюминия или сталеалюминия. Применяется на линиях электропередачи напряжением до 35 кВ, в местах крепления провода к анкерным опорам - там, где требуется передача значительной тянущей силы без потери контакта.

Подходит для проводов с площадью поперечного сечения от 10 до 185 мм2. Не предназначена для медных или многожильных гибких проводов.

Технические характеристики

• Максимальная нагрузка: 1,92 кН - обеспечивает удержание провода при высоких механических усилиях, например, при обледенении или порывах ветра;
• Материал корпуса: алюминий - легкий, коррозионностойкий, совместим с алюминиевыми проводами, предотвращает электрохимическую коррозию;
• Покрытие: термодиффузионное оцинкование - защищает поверхность от окисления, увеличивает срок службы в агрессивной среде;
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температуре от −60 C до +40 C, подходит для холодных регионов России и стран СНГ;
• Конструкция: двухболтовая - два болта обеспечивают равномерное распределение давления на провод, снижают риск повреждения жилы.

Совместимость и монтаж

Зажим ПА-3-2А (двухболтовый) МЗВА совместим только с однопроволочными и многопроволочными алюминиевыми и сталеалюминевыми проводами указанного сечения. Для установки необходимо:

• Зачистить конец провода от оксидной плёнки;
• Вставить провод между пластинами зажима так, чтобы он плотно прилегал ко всем поверхностям;
• Затянуть оба болта равномерно, используя момент, соответствующий нормам ГОСТ 10434–82;
• Не допускать перекоса провода внутри зажима - это вызывает локальное нагревание и преждевременный выход из строя.

После монтажа проверьте герметичность соединения и отсутствие люфта. Каждые 2 года рекомендован осмотр затяжки болтов.

Безопасность и стандарты

Зажим ПА-3-2А (двухболтовый) МЗВА соответствует требованиям ГОСТ 10434–82 «Соединители электрические контактные для воздушных линий электропередачи». Конструкция прошла сертификацию на соответствие требованиям безопасности при работе на ЛЭП. Электроизоляционные свойства достигаются за счёт материала и формы контакта - дополнительной изоляции не требует.

Преимущества

• Высокая прочность на разрыв благодаря двум точкам фиксации - меньше шансов на сползание провода;
• Термодиффузионное цинковое покрытие значительно лучше противостоит коррозии, чем обычное горячеоцинкованное;
• Алюминиевый корпус минимизирует тепловое расширение при взаимодействии с алюминиевым проводом - снижается вероятность образования щели;
• Стабильно работает при экстремальных температурах - идеально для северных районов.

Ограничения применения

• Не для меди, стали, композитных проводов или проводов сечением менее 10 мм2 или более 185 мм2;
• Не предназначен для использования в качестве ответвительного зажима - только для анкерных закреплений;
• Не следует применять в помещениях с повышенной влажностью и химически активной средой - даже с покрытием УХЛ1 есть предел устойчивости;
• Запрещено использовать при наличии трещин, деформаций или следов коррозии на деталях - замените весь зажим.

Примеры использования

• Фиксация провода СИП-1/СИП-2 на анкерной опоре в сельской сети;
• Соединение провода АС-70/11 в переходном участке между деревянной и железобетонной опорой;
• Крепление провода АС-120/19 на линии 10–35 кВ в Якутии или Чукотке - благодаря классу УХЛ1 выдерживает зимние минусовые температуры.

Практические советы

• Перед установкой всегда протирайте внутреннюю поверхность зажима и провод растворителем - удалите грязь и оксидную плёнку;
• Используйте динамометрический ключ при затяжке - переусиливать нельзя, можно сломать алюминиевые пластины;
• Проверяйте состояние зажима после первого же сильного ветра или гололёда - первые недели наиболее критичны;
• Если нужен аналог с большей нагрузкой - выбирайте модель ПА-3-3А, но учтите больший вес и размер;
• Храните запасные зажимы в сухом месте - даже с оцинковкой длительный контакт с влагой снижает срок службы.
