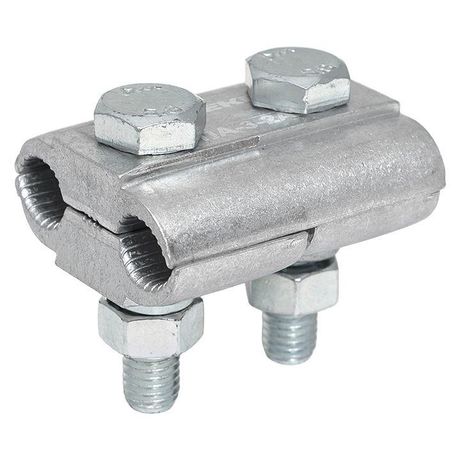

Зажим соединительный плашечный (Ø12,3...14 мм) ПА-3-2А EKF PROxima | pa-3-2a

Зажим соединительный плашечный ПА-3-2А от EKF предназначен для надёжного электрического соединения неизолированных алюминиевых проводов сечением 118–153 мм2. Применяется в воздушных линиях электропередачи, особенно там, где важна долговечность и устойчивость к внешним условиям.

Назначение и область применения

Зажим соединительный плашечный ПА-3-2А используется для создания разъёмного или постоянного соединения между двумя алюминиевыми проводниками: основным (магистральным) и ответвительным. Подходит для монтажа на опорах ЛЭП, в распределительных устройствах, при прокладке воздушных сетей. Обеспечивает прочный контакт без необходимости зачистки или сверления проводов.

Технические характеристики

• Тип: зажим плашечный, двухболтовый
• Поперечное сечение проводов: 118–153 мм2 (соответствует диаметру 12,3–14 мм)
• Сечение магистрального и ответвительного проводника: 118 мм2
• Материал корпуса: алюминий
• Материал проводников: алюминий (совместим только с алюминиевыми жилами)
• Защитное покрытие: оцинкованное - повышает стойкость к коррозии
• Рабочая температура: от –60 C до +50 C
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим ПА-3-2А совместим исключительно с неизолированными алюминиевыми проводами. Для установки:

• Уложите магистральный и ответвительный провод в каналы зажима;
• Затяните оба болта равномерно - это обеспечит плотный контакт и предотвратит перегрев;
• Не используйте инструменты с большими моментами затяжки - риск деформации алюминиевой пластины;
• Посадочный диаметр провода: 12,3–14 мм - проверьте соответствие перед монтажом.

Зажим не требует специальной подготовки проводов - зачищать или обжимать их не нужно.

Безопасность и стандарты

Изделие соответствует требованиям к эксплуатации в условиях повышенной влажности, перепадов температур и агрессивной среды. Оцинкованное покрытие снижает риск электрохимической коррозии. Гарантия 84 месяца подтверждает соответствие нормам надёжности для энергообъектов.

Преимущества

• Два болта обеспечивают равномерное прижимное усилие - минимизирует риск ослабления контакта со временем
• Продольное рифление на пластине увеличивает площадь контакта и уменьшает переходное сопротивление
• Высокая устойчивость к УФ-излучению и экстремальным температурам - подходит для открытых участков ЛЭП
• Лёгкий вес и простота монтажа - экономят время при работе на высоте

Ограничения применения

• Не применяется для медных, стальных или многожильных проводов - материал корпуса и контактной пластины рассчитан только на алюминий
• Не предназначена для изолированных проводов - требуется наличие свободных концов без оболочки
• Не рекомендовано использование в местах с постоянными механическими нагрузками или вибрациями без дополнительной фиксации
• Не следует применять в помещениях с химически активной средой - хотя покрытие оцинкованное, длительный контакт с кислотами/щелочами может вызвать разрушение

Примеры использования

• Подключение ответвления от магистрального алюминиевого провода к трансформаторной подстанции
• Соединение проводов на опорах воздушной линии 6–35 кВ
• Обустройство временных соединений при ремонте ЛЭП
• Монтаж в регионах с суровым климатом - Сибирь, Дальний Восток, Урал

Практические советы

• Перед установкой убедитесь, что диаметр провода попадает в интервал 12,3–14 мм - меньший или больший диаметр приведёт к плохому контакту
• Затягивайте болты по диагонали - сначала один слегка, потом второй, затем снова первый до нужного момента
• Проверяйте герметичность соединения после монтажа - при наличии щелей возможен нагрев и окисление
• При использовании в районах с высокой запылённостью - периодически осматривайте зажим на предмет скопления грязи под крышкой
• Зажим ПА-3-2А от EKF - это решение для профессионального монтажа; не заменяйте его бытовыми клеммами или самодельными соединениями
