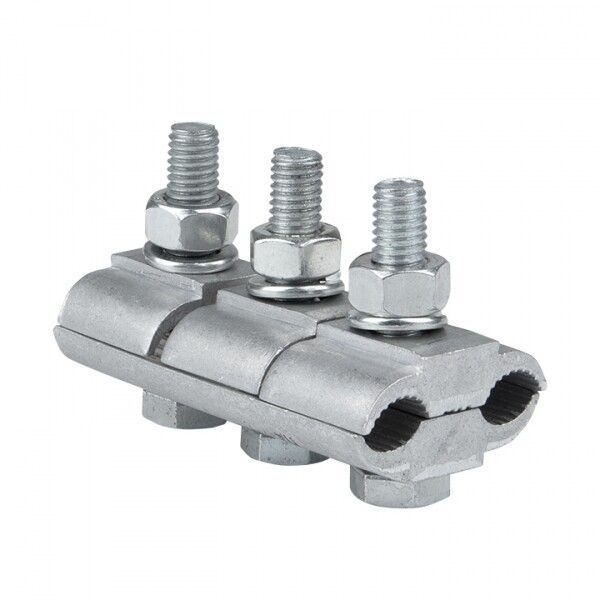

Зажим соединительный плашечный 3 болта М6 (D провода 9,6...11,4 мм) ПА-2-2 PROxima | pa-2-2 EKF

Зажим соединительный плашечный 3 болта М6 (диаметр провода 9,6…11,4 мм) ПА-2-2 EKF - надёжное решение для создания прочного электрического соединения между неизолированными алюминиевыми проводами в условиях экстремальных температур и открытых площадок. Применяется в распределительных устройствах, на опорах ЛЭП и в промышленных сетях.

Назначение и область применения

Зажим ПА-2-2 EKF используется для соединения двух алюминиевых проводов одинакового сечения - основного и ответвления. Подходит для монтажа в воздушных линиях электропередачи, на опорах, в трансформаторных будках и других местах, где требуется долговечное, не требующее обслуживания соединение. Устройство рассчитано на работу в открытом воздухе, включая участки с повышенной влажностью, перепадами температур и воздействием солнечного света.

Технические характеристики

• Номинальное сечение главного и ответвительного провода: 9,6–11,4 мм2
• Общее номинальное сечение проходящего через зажим тока: 72–102 мм2
• Материал корпуса и контактов: алюминий
• Тип соединения: винтовое, с тремя болтами М6
• Тип канала: открытый с обеих сторон - позволяет вставлять провода с любого края
• Рабочая температура: от –60 C до +50 C
• Покрытие: без антикоррозийного слоя - материал сам по себе устойчив к внешним воздействиям
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим ПА-2-2 EKF совместим только с неизолированными алюминиевыми проводами указанного сечения. Для правильного монтажа:

• Очистите поверхность проводов от оксидной плёнки (например, щёткой по металлу)
• Убедитесь, что диаметр каждого провода находится в пределах 9,6–11,4 мм
• Вставьте провода в каналы с обоих концов до упора
• Затяните все три болта М6 равномерно - не допускайте перекоса контактной пластины
• Не используйте инструменты с большими моментами затяжки - риск деформации корпуса

Изделие не предназначено для работы с медными или стальными проводами - даже если они подходят по сечению.

Преимущества

• Трёхболтовая система обеспечивает равномерное прижимное усилие и снижает риск ослабления соединения со временем
• Продольное рифление на прижимной пластине повышает механическую удерживающую способность и уменьшает переходное сопротивление
• Цельнометаллическая конструкция из алюминия исключает гальваническую коррозию при работе с алюминиевыми проводами
• Высокая термостойкость позволяет применять зажим в суровых климатических зонах - от Арктики до жарких регионов
• Открытые каналы ускоряют установку - не нужна подготовка концов проводов, например, зачистка на длинную длину

Ограничения применения

• Не применяйте для соединения медных проводов - возможна электрохимическая коррозия
• Не используйте в замкнутых помещениях с химически активной средой (например, химзаводы, кислотные цеха) - отсутствие защитного покрытия делает изделие чувствительным к агрессивным газам
• Не рекомендован для частых вибраций или ударных нагрузок - не имеет специальной фиксации против люфта
• Не предназначен для изолированных проводов - изоляцию необходимо полностью удалить перед установкой

Примеры использования

• Подключение ответвления от магистрального алюминиевого провода на опоре ЛЭП 6–10 кВ
• Соединение проводов в распределительном пункте на холодном складе с отапливаемым помещением
• Монтаж в системах освещения на промышленных объектах с высокой запылённостью
• Временные соединения при ремонте воздушных линий

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод будет шататься, слишком толстый - не войдёт в канал
• При использовании в условиях сильного ветра закрепите зажим дополнительно хомутом к опоре - чтобы избежать усталости материала от колебаний
• Проверяйте затяжку болтов через год после монтажа - особенно в регионах с сезонными перепадами температур
• Храните в сухом месте - хотя изделие устойчиво к влаге, длительная сырость может вызвать образование белого налёта на алюминии (не влияет на работоспособность, но снижает эстетику)
• ПА-2-2 EKF - часть серии PROxima; совместим с другими элементами этой линейки, что упрощает комплектацию проектов
