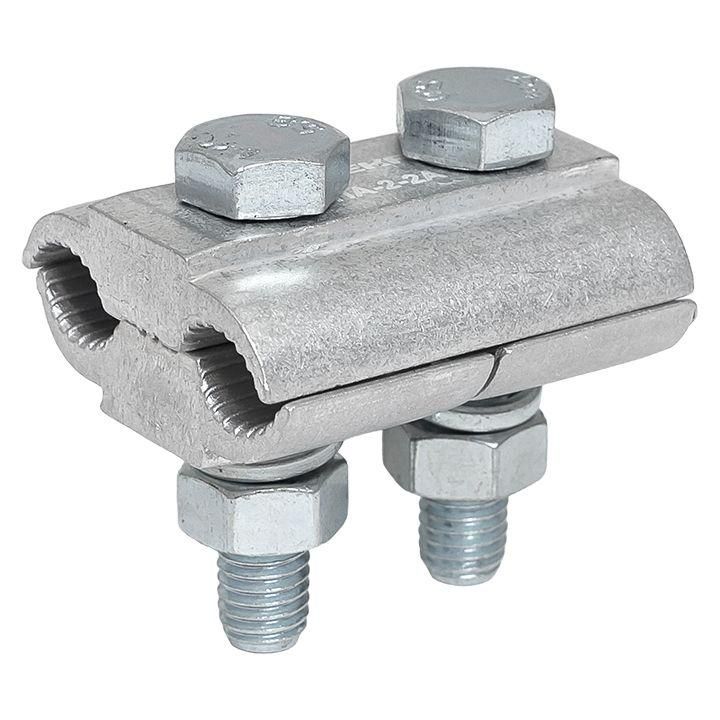

Зажим соединительный плашечный (Ø 9,6...11,4 мм) ПА-2-2А EKF PROxima | pa-2-2a

Зажим соединительный плашечный (диаметр провода 9,6...11,4 мм) ПА-2-2А от EKF предназначен для надёжного соединения неизолированных алюминиевых проводов в наружных и внутренних электрических сетях. Этот зажим обеспечивает прочный контакт даже при значительных перепадах температур и повышенной влажности.

Назначение и область применения

Зажим ПА-2-2А используется для ответвления одного алюминиевого провода от другого - например, при подключении ввода в дом, прокладке ЛЭП или монтаже распределительных щитов. Подходит для работы с магистральными и ответвительными проводниками одинакового сечения. Применяется в воздушных линиях, на опорах, в трансформаторных будках и других открытых участках сети.

Технические характеристики

• Тип: плашечный зажим с прижимной пластиной
• Поперечное сечение проводов: 72–102 мм2
• Сечение магистрального и ответвительного проводника: 72 мм2
• Диаметр провода: 9,6–11,4 мм
• Материал корпуса: алюминий
• Материал проводников: алюминий (для обоих соединяемых проводов)
• Защитное покрытие: оцинкованное - повышает стойкость к коррозии
• Рабочая температура: от –60 C до +50 C
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Зажим ПА-2-2А совместим только с неизолированными алюминиевыми проводами. Для установки необходимо:

• Очистить поверхность проводов от оксидной плёнки;
• Уложить провода в зажим так, чтобы они плотно легли под прижимную пластину;
• Затянуть оба болта равномерно - это гарантирует равномерное давление и снижает риск перегрева;
• Не использовать с медными, стальными или изолированными проводами - это нарушит контакт и может вызвать нагрев.

Посадочный диаметр рассчитан под провода 9,6–11,4 мм - важно проверить соответствие перед монтажом.

Безопасность и стандарты

Зажим соответствует требованиям к долговременной работе в условиях атмосферного воздействия. Оцинкованное покрытие защищает от коррозии, а материал выдерживает экстремальные температуры. Устройство не содержит свинца и других запрещённых компонентов. Сертификация по ГОСТ и ТР ЕАЭС подтверждает безопасность эксплуатации в энергообъектах.

Преимущества

• Два болта обеспечивают более равномерное прижимное усилие, чем одноболтовые аналоги - снижается вероятность ослабления контакта со временем.
• Продольное рифление на прижимной пластине увеличивает площадь контакта и предотвращает проскальзывание проводов.
• Высокая устойчивость к УФ-излучению и перепадам температур делает зажим пригодным для длительной эксплуатации на открытом воздухе.
• Изделие не требует специальных инструментов - достаточно гаечного ключа.

Ограничения применения

• Не применяется для меди, стали или изолированных проводов - возможен перегрев и выход из строя.
• Не рекомендован для помещений с постоянной влажностью выше 95% без дополнительной защиты - хотя оцинковка устойчива, длительное воздействие конденсата может снизить срок службы.
• Не предназначен для частых демонтажей - многократное затягивание/ослабление болтов деформирует резьбу и снижает надёжность.
• Не используйте с проводами меньшего сечения - недостаточное прижатие приведёт к плохому контакту.

Примеры использования

• Подключение вводного кабеля к столбовой линии 10 кВ.
• Ответвление питания от магистральной линии к освещению дворовой территории.
• Соединение двух алюминиевых жил в распределительном устройстве на подстанции.
• Монтаж временных линий на стройплощадках при использовании алюминиевой проводки.

Практические советы

• Перед установкой всегда зачищайте провода наждаком или металлической щёткой - оксидная плёнка на алюминии сильно увеличивает переходное сопротивление.
• Затягивайте болты по диагонали - сначала слегка, затем до момента, когда головка болта начнёт немного «упираться». Перетягивать нельзя - можно повредить резьбу или треснуть корпус.
• Проверяйте зажим через год после монтажа - особенно в регионах с суровым климатом. Осмотрите на наличие следов нагрева, коррозии или ослабления болтов.
• Если требуется соединение проводов большего сечения - выбирайте другие модели серии EKF, такие как ПА-3 или ПА-4.
