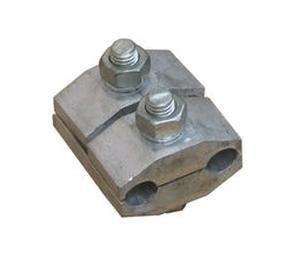

Зажим плашечный ПА-2-2А (2-х болт.) МЗВА 00000024

Зажим плашечный ПА-2-2А (двухболтовый) МЗВА предназначен для надёжного механического и электрического соединения алюминиевых и сталеалюминевых проводов на воздушных линиях электропередачи. Этот зажим применяют там, где важна устойчивость к внешним воздействиям и долговечность соединения - например, в анкерных петлях опор ЛЭП.

Назначение и область применения

Зажим плашечный ПА-2-2А (двухболтовый) МЗВА используется исключительно для соединения проводов из алюминия или сталеалюминия. Он рассчитан на применение в воздушных линиях электропередачи с сечением провода от 10 до 185 мм2. Устанавливается в местах повышенной механической нагрузки - особенно часто в анкерных петлях опор, где требуется фиксация провода без перегиба и проскальзывания.

Технические характеристики

• Максимальная нагрузка: 1,92 кН - обеспечивает удержание провода при высоких механических усилиях, включая ветровые и гололёдные нагрузки;
• Материал корпуса: алюминий - легкий, коррозионностойкий, совместим с алюминиевыми проводами, снижает риск гальванической коррозии;
• Климатическое исполнение: УХЛ1 - работает при температуре от −60 C до +40 C, подходит для суровых условий Сибири, Дальнего Востока и других регионов с холодным климатом;
• Тип крепления: двухболтовый - два болта обеспечивают равномерное распределение давления на провод, повышают надёжность контакта.

Совместимость и монтаж

Зажим ПА-2-2А (двухболтовый) МЗВА совместим только с алюминиевыми и сталеалюминевыми проводами. Применение с медными или стальными проводами запрещено - возможна химическая реакция и потеря прочности соединения.

При монтаже:

• Не допускается затягивать болты с помощью ударных инструментов - используйте динамометрический ключ или соблюдайте рекомендованную силу затяжки;
• Перед установкой зачистите поверхность провода от оксидной плёнки; после этого нанесите токоотводящую смазку;
• Обязательно проверьте соответствие сечения провода заявленному диапазону (10–185 мм2); использование вне пределов снижает безопасность соединения.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 52734-2007 для соединительных аппаратов воздушных линий. Конструкция не содержит элементов из меди или стали, что минимизирует риск электрохимической коррозии при работе с алюминием. Климатическое исполнение УХЛ1 гарантирует работу в условиях повышенной влажности, замерзания и перепадов температур.

Преимущества

• Высокая механическая прочность благодаря двум болтам и массивной пластине - выдерживает длительные нагрузки;
• Алюминиевый корпус не вызывает гальванической пары с алюминиевыми проводами - продлевает срок службы соединения;Стабильный контакт даже при циклических нагревах - важно для участков с переменной нагрузкой;
• Простота обслуживания - можно осмотреть и подтянуть болты без демонтажа всего зажима.

Ограничения применения

• Не для многожильных проводов с большим количеством тонких жил - возможен деформационный износ;
• Не предназначена для постоянного погружения в воду или работы в агрессивных средах (например, возле химических заводов);
• Не использовать с проводами меньшим сечением, чем 10 мм2 - недостаточная площадь контакта увеличивает риск перегрева;
• Запрещено применять вместо ответвительных зажимов - он не рассчитан на отбор тока, только на соединение в линии.

Примеры использования

• Фиксация провода СИП-1/СИП-2 в анкерной петле на железобетонной опоре ЛЭП 10–35 кВ;
• Соединение двух участков сталеалюминевого провода АС 70/11 между соседними пролётами;
• Закрепление провода на угловой опоре, где действуют значительные боковые нагрузки.

Практические советы

• Выбирая зажим, всегда сверьте сечение провода - лучше взять зажим с запасом по максимальному сечению, чем близко к границе;
• Проверяйте наличие сертификата качества на партию - особенно при закупках для крупных объектов;
• После первого года эксплуатации проведите контрольную затяжку болтов - первоначальное “утряска” материала может ослабить контакт;
• Храните зажимы в сухом месте - хотя материал устойчив к коррозии, попадание влаги внутрь перед монтажом может спровоцировать окисление.
