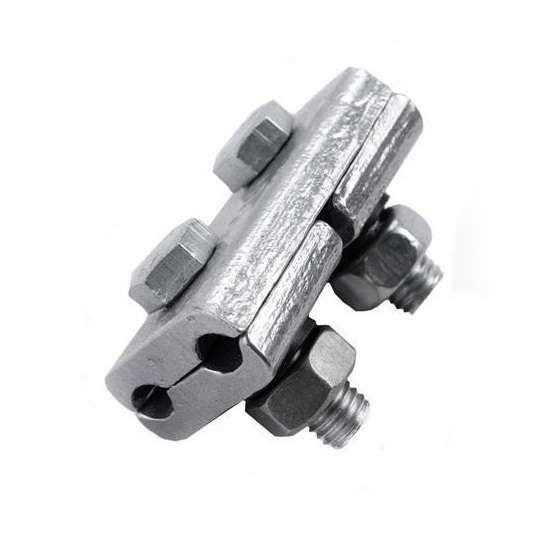

Зажим плашечный ПА-1-1 МЗВА 00000012

Зажим плашечный ПА-1-1 металлический с винтовым зажимом от МЗВА предназначен для надёжного механического и электрического соединения алюминиевых и сталеалюминевых проводов на воздушных линиях электропередачи. Этот зажим применяют там, где важна устойчивость к внешним воздействиям и долговечность соединения.

Назначение и область применения

Зажим плашечный ПА-1-1 металлический с винтовым зажимом используется исключительно для соединения алюминиевых и сталеалюминевых проводов сечением от 10 до 185 мм2. Применяется в петлях анкерных опор воздушных ЛЭП напряжением до 35 кВ. Подходит для установки в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря климатическому исполнению УХЛ1.

Технические характеристики

• Максимальная нагрузка: 1.92 кН - обеспечивает удержание провода при высоких механических усилиях, включая ветровые и гололёдные нагрузки;
• Материал корпуса: алюминий - легкий, коррозионностойкий, совместим с алюминиевыми проводами, снижает риск гальванической коррозии;
• Климатическое исполнение: УХЛ1 - работает при температурах от −60 C до +40 C, допущен для эксплуатации в районах с умеренным и холодным климатом;
• Тип зажима: винтовой - позволяет регулировать силу прижатия, обеспечивает плотный контакт без повреждения жилы.

Совместимость и монтаж

Зажим плашечный ПА-1-1 металлический с винтовым зажимом совместим только с одножильными и многожильными алюминиевыми и сталеалюминевыми проводами указанного сечения. Для правильного монтажа:

• очистите поверхность провода от оксидной плёнки;
• не затягивайте винт сверх меры - это может вызвать деформацию алюминиевой жилы;
• используйте момент затяжки, соответствующий рекомендациям завода-изготовителя (обычно указывается в паспорте);
• закрепляйте зажим на штыре анкерной опоры через предусмотренные отверстия, используя болты подходящего класса прочности.

Безопасность и стандарты

Зажим плашечный ПА-1-1 металлический с винтовым зажимом соответствует требованиям ГОСТ 31943-2012 и другим нормативам для соединительных устройств ЛЭП. Конструкция не содержит токсичных материалов, безопасна при работе вблизи живых частей при соблюдении правил электроустановок.

Преимущества

• Высокая механическая прочность за счёт литого алюминиевого корпуса и точного винтового механизма;
• Стабильный электрический контакт даже после длительной эксплуатации;
• Не требует специального оборудования для монтажа - достаточно обычного ключа;
• Подходит для восстановления поврежденных участков провода без замены всего сегмента.

Ограничения применения

• Не для медных проводов - возможна гальваническая коррозия из-за контакта меди с алюминием;
• Не предназначена для постоянного погружения в воду - хотя IP-класс не указан, материал не рассчитан на подводную работу;
• Не использовать в местах с частыми вибрациями без дополнительной фиксации - возможно ослабление зажима;
• Не применять при сечении провода меньше 10 мм2 или больше 185 мм2 - риск недостаточного контакта или разрушения корпуса.

Примеры использования

• Соединение проводов СИП-1/СИП-2 на анкерных опорах городских распределительных сетей;
• Переход между старым алюминиевым проводом и новым сталеалюминиевым в рамках модернизации ЛЭП;
• Фиксация ответвлений к основному проводу на сельских линиях электропередачи;
• Временная ремонтная муфта при аварийном обрыве провода.

Практические советы

• Перед установкой проверьте внутреннюю поверхность зажима - она должна быть чистой, без трещин и забоин;
• После монтажа сделайте контрольную затяжку спустя 1–2 дня - алюминий имеет свойство “ползучести” и может немного ослабнуть;
• Для защиты от коррозии можно смазать место контакта провода с зажимом специальной антикоррозийной пастой (например, типа КС-1);
• Обязательно сохраняйте документацию - артикул 00000012 и серия МЗВА нужны для последующей диагностики и замены.
