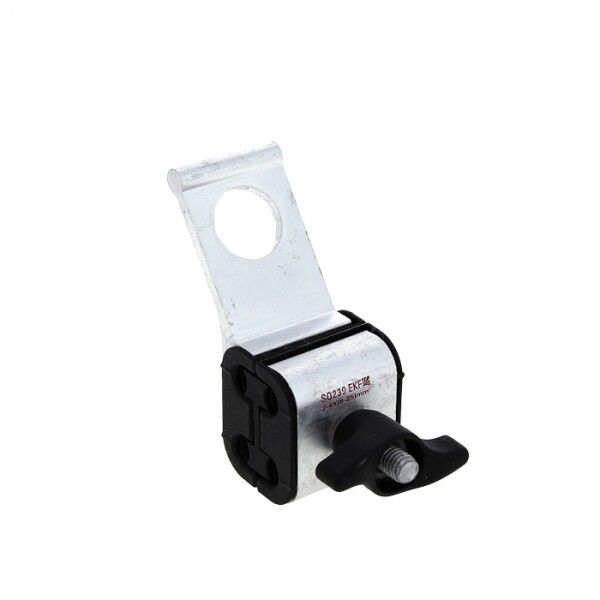

Зажим промежуточный SO239 2-4x6-25 мм2 PROxima EKF so-239

Зажим промежуточный SO239 от EKF - надёжный элемент для крепления самонесущих изолированных проводов СИП-4 на прямых участках воздушной линии. Артикул SO-239 обеспечивает механическую фиксацию с учётом нагрузок и температурных колебаний, подходящий для эксплуатации в суровых условиях.

Назначение и область применения

Зажим промежуточный SO239 используется для поддерживающего крепления провода СИП-4 на опорах воздушных линий электропередачи. Применяется исключительно на прямых участках трассы - не предназначен для угловых или анкерных точек. Подходит для установки в городских, сельских и промышленных районах, где требуется долговременная устойчивость к внешним воздействиям.

Технические характеристики

• Тип крепления: зажим с шарниром - позволяет компенсировать перемещения провода при нагреве и ветровой нагрузке;
• Диапазон сечений провода: 2–4 мм2 (для жил) и 6–25 мм2 (для всего СИП-4 с изоляцией);
• Диаметр провода: 15–20,1 мм - соответствует типовым размерам СИП-4;
• Резьба: М20 - стандартный метрический размер для крепления к опорной планке или траверсе;
• Предельная нагрузка: 4900 Н - способен выдерживать максимальную механическую нагрузку от веса провода и ветровых усилий;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при длительном контакте с влагой;
• Температурный режим: от –60 C до +50 C - работает в регионах с экстремальным климатом;
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции.

Совместимость и монтаж

Зажим SO239 совместим с любыми опорными конструкциями, имеющими крепление с резьбой М20. Для монтажа необходимо:

• Установить зажим на опорную планку через болтовое соединение М20;
• Вставить провод СИП-4 в зажим так, чтобы он плотно прилегал к внутренней поверхности;
• Затянуть зажим равномерно - перегрузка не допускается, чтобы не повредить изоляцию;
• Обеспечить свободное движение провода внутри шарнира - это предотвращает усталостное разрушение металла.

Не используйте инструменты с острыми гранями - они могут повредить защитное цинковое покрытие.

Безопасность и стандарты

Зажим промежуточный SO239 соответствует требованиям к эксплуатации в открытых воздушных сетях. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости. Температурный диапазон гарантирует безопасную работу в условиях заморозков и летней жары. Серия PROxima от EKF прошла сертификацию на соответствие ГОСТ Р 50571 и другим отраслевым стандартам для ЛЭП.

Преимущества

• Шарнирное соединение снижает напряжение в проводе при термическом расширении;
• Горячее цинкование увеличивает срок службы в сравнении с обычным гальваническим покрытием;
• Высокая прочность (4900 Н) делает зажим надёжным даже при больших пролётах;
• Устойчивость к УФ-излучению и атмосферным осадкам - не требует дополнительного обслуживания;
• Длительная гарантия (7 лет) указывает на качество материалов и сборки.

Ограничения применения

• Не применяется для анкерных или угловых креплений - только для прямых участков;
• Не предназначена для многожильных проводов без изоляции или других типов СИП (например, СИП-1/2/3);
• Не рекомендовано использование в средах с постоянным воздействием химически активных веществ (промышленные выбросы, морская соль без защиты);
• При температуре ниже –60 C возможна потеря пластичности материала - требуется проверка условий эксплуатации.

Примеры использования

• Крепление СИП-4 между деревянными столбами на сельской линии электропередачи;
• Подвеска провода на железобетонных опорах в холодном регионе (Сибирь, Дальний Восток);
• Установка на промышленных объектах с высокой влажностью - складские территории, теплицы, насосные станции;
• Альтернатива дорогостоящим комплектующим при модернизации старых ЛЭП.

Практические советы

• Перед установкой проверьте диаметр провода - он должен попадать в диапазон 15–20,1 мм; если меньше - возможен люфт, если больше - риск повреждения изоляции;
• Используйте только специализированный инструмент для затяжки - момент должен быть достаточным, но не чрезмерным;
• При монтаже на высоте - закрепите зажим перед вводом провода, чтобы избежать случайного выпадения;
• Проверяйте состояние покрытия после первого года эксплуатации - особенно в прибрежных зонах;
• SO239 от EKF - один из немногих зажимов в своём классе с гарантированным сроком службы более 7 лет - экономит расходы на замены.
