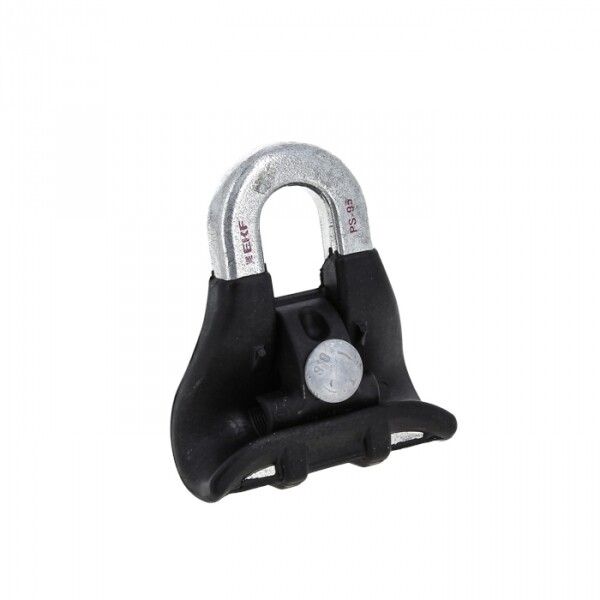

Зажим промежуточный PS95 PROxima 25-95 мм2 шарнирный EKF ps-95

Зажим промежуточный PS95 1x25-95 мм2 от EKF - надёжное решение для фиксации изолированных несущих жил СИП-2 на промежуточных опорах воздушных линий электропередачи. Простой монтаж, прочная конструкция и долговечность делают этот зажим популярным выбором среди энергетических компаний и монтажных бригад.

Назначение и область применения

Зажим промежуточный PS95 1x25-95 мм2 используется исключительно для крепления изолированной несущей жилы кабеля СИП-2 на промежуточных опорах ЛЭП. Он не предназначена для установки на анкерных или угловых опорах. Подходит для сетей напряжением до 1 кВ, где требуется надёжное, но не нагружающее жилу крепление. Удобен там, где важна скорость монтажа и минимальное обслуживание.

Технические характеристики

• Диапазон сечений: 25–95 мм2 - соответствует стандартным сечениям жил СИП-2;
• Диаметр жилы: 7–16,5 мм - обеспечивает плотную посадку без перегрузки;
• Предельная нагрузка: 21 600 Н - выдерживает механическую нагрузку от провода, ветра и гололёда;
• Материал корпуса: алюминий - легкий, коррозионностойкий, совместим с медными и алюминиевыми жилами;
• Защитное покрытие: пластиковое - снижает трение, защищает от царапин и внешних повреждений;
• Работает при температуре: от –60 C до +50 C - сохраняет целостность даже в суровом климате;
• Гарантия: 84 месяца - подтверждает долговечность материала и технологии производства;
• Тип соединения: отверстие - позволяет закрепить через кронштейн или крюк;
• Шарнирный механизм: да - компенсирует колебания и деформации жилы, предотвращает усталостные трещины.

Совместимость и монтаж

Зажим PS95 1x25-95 мм2 совместим с крюками и кронштейнами типового исполнения для промежуточных опор. Крепежное кольцо - неразъёмное, поэтому перед установкой необходимо продеть жилу СИП-2 через него. Монтаж выполняется без инструментов: достаточно протянуть жилу и зафиксировать зажим на крюке. Для правильного монтажа важно соблюдать диаметр жилы: менее 7 мм или более 16,5 мм - недопустимо, так как возможен проскальзывание или перегрузка.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для распределительных сетей. Обладает повышенной устойчивостью к UV-излучению, химически активной среде и перепадам температур. Соответствует нормам безопасности для работы в открытых условиях. Гарантийный срок 84 месяца указывает на соответствие внутренним стандартам качества EKF PROxima.

Преимущества

• Не требует специальных инструментов - экономит время на монтаже;
• Устойчив к коррозии благодаря алюминиевой основе и пластиковому слою;
• Шарнирный дизайн снижает риск разрушения жилы при вибрациях и термическом расширении;
• Пластиковое покрытие защищает поверхность жилы от abrasion и электрохимической коррозии;
• Подходит для всех сезонов - работает в экстремально холодном и тёплом климате России.

Ограничения применения

• Не для анкерных, угловых или ответвительных точек - только для промежуточных опор;
• Не рассчитан на многожильные кабели - только для одиночной несущей жилы СИП-2;
• Не допускается использование с жилами других типов (например, СИП-4, АВК);
• Пластиковое покрытие не является теплоизолятором - нельзя применять в местах контакта с горячими поверхностями;
• При температуре ниже –60 C материал становится хрупким - запрещено применение в Арктике без проверки условий.

Примеры использования

• Фиксация СИП-2 между двумя деревянными столбами на участке городской линии;
• Крепление жилы на металлическом кронштейне в сельских районах с частыми порывами ветра;
• Установка на промежуточных опорах в регионах с зимней минусовой температурой - Якутия, Чукотка;
• Обслуживание старых ЛЭП при замене проводов без изменения системы крепления.

Практические советы

• Перед монтажом проверьте диаметр жилы СИП-2 - он должен попадать в интервал 7–16,5 мм; если меньше - используйте другой зажим, если больше - есть риск разрыва;
• Не затягивайте слишком сильно - шарнирный элемент сам регулирует усилие, лишнее давление повредит изоляцию;
• При работе в сухом климате периодически осматривайте пластиковое покрытие на предмет растрескивания - особенно после 5 лет эксплуатации;
• PS95 от EKF можно использовать в составе серий PROxima - все детали стандартизованы, что упрощает ремонт и замену;
• Храните в сухом месте - хотя зажим устойчив к влаге, длительное намокание может вызвать образование конденсата внутри.
