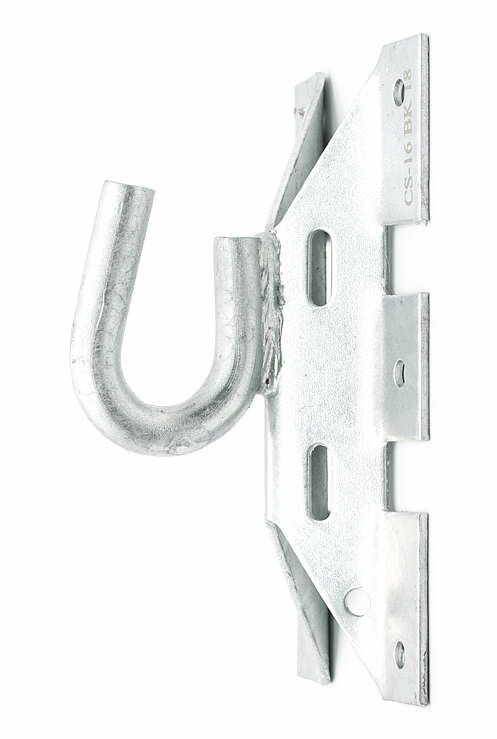

Крюк универсальный CS 16 (18кН) (SOT 76) ВК 20801281

Крюк универсальный CS 16 (18 кН) (SOT 76) ВК предназначен для надёжного крепления анкерных и поддерживающих зажимов на опорах ЛЭП и фасадах зданий. Изделие выполнено из оцинкованной стали с повышенной стойкостью к коррозии и рассчитано на работу в суровых климатических условиях.

Назначение и область применения

Крюк универсальный CS 16 (18 кН) (SOT 76) ВК используется для подвески изоляторов, зажимов и других элементов на линиях электропередачи. Применяется на деревянных, железобетонных и металлических опорах, а также на стенах зданий и сооружений. Подходит для установки как на промежуточных, так и на анкерных опорах.

Технические характеристики

• Предельная нагрузка: 18 кН
• Максимальная разрушающая нагрузка: 18 кН
• Материал: сталь с горячим цинкованием
• Толщина цинкового покрытия: соответствует СТО 34.01-2.2-003-2015 (ПАО «Россети»)
• Устойчивость к УФ-излучению: да
• Диапазон рабочих температур: от -60 C до +50 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Крюк универсальный CS 16 (18 кН) (SOT 76) ВК крепится с помощью монтажной ленты F 207 - одна лента в один оборот вокруг опоры. Для фиксации используются:

• скрепы NC 20 - на промежуточных опорах;
• бугели NB 20 - на анкерных опорах.

Не требует сверления или специальных крепёжных элементов. Совместим с типовыми комплектующими ЛЭП, используемыми в сетях ПАО «Россети».

Безопасность и стандарты

Изготовлен в соответствии с требованиями ПАО «Россети» СТО 34.01-2.2-003-2015. Цинковое покрытие обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Нагрузочные испытания проведены с запасом прочности, соответствующим нормам для электроустановок.

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою горячего цинкования
• Работает в экстремально низких температурах - до -60 C
• Устойчив к выгоранию под прямыми солнечными лучами
• Простая и проверенная система крепления без необходимости доработки опор
• Длительный гарантийный срок - 5 лет

Ограничения применения

Крюк универсальный CS 16 (18 кН) (SOT 76) ВК не предназначен для использования в качестве основного несущего элемента в конструкциях с динамическими или ударными нагрузками. Не рекомендуется применять на опорах с повреждённой поверхностью, где невозможно плотное прилегание монтажной ленты. Не заменяет механические крепления типа болтовых узлов в ответственных точках.

Примеры использования

• Подвеска поддерживающего зажима на ЖБ-опоре ЛЭП 10 кВ
• Крепление анкерного зажима на деревянной опоре с использованием бугеля NB 20
• Установка на стене здания для вывода воздушной линии ввода
• Закрепление гирлянд изоляторов на металлической опоре в зоне с высокой влажностью

Практические советы

• Перед монтажом проверьте целостность цинкового покрытия - повреждения снижают срок службы
• Используйте только совместимые крепёжные элементы: монтажную ленту F 207, скрепы NC 20 или бугели NB 20
• На анкерных опорах всегда применяйте бугели NB 20 - они обеспечивают более жёсткую фиксацию
• При работе в районах с частыми осадками и соляным туманом регулярно проверяйте состояние креплений
• При заказе убедитесь, что выбран именно артикул 20801281 - он соответствует заявленной нагрузке 18 кН
